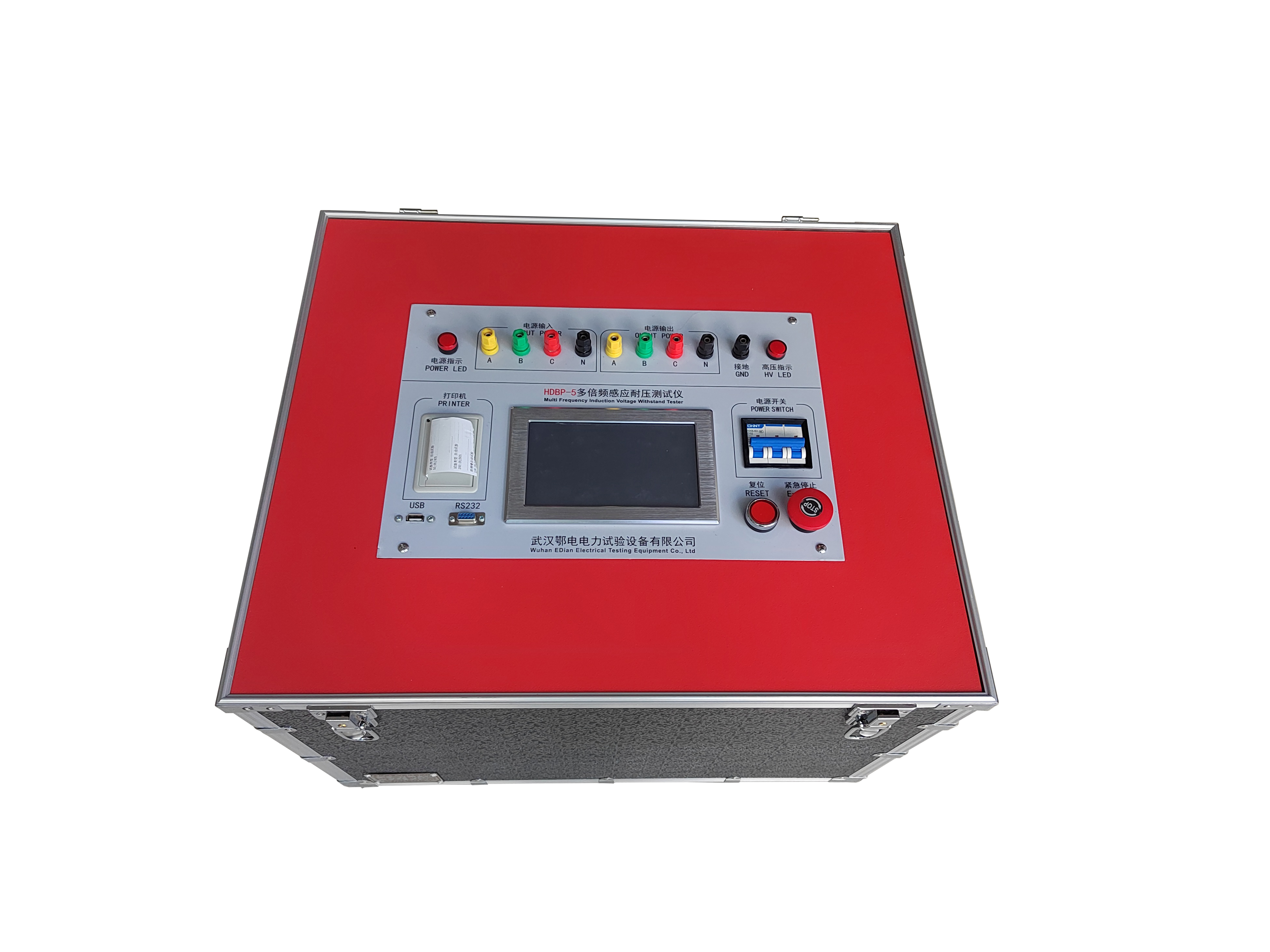

多倍频感应耐压试验测试仪

一、设备概述

多倍频感应耐压试验测试仪用于对电力变压器、电压互感器等设备进行感应耐压试验，可输出三相四线电源，输出电压0～350V，适用于150Hz等多倍频耐压试验场景。

二、设备各部分功能说明

电源输入：接入三相四线电源，为设备提供工作电源。

输出电源：输出电压0～350V，输出为三相四线电源，连接被试品进行耐压试验。

接地：保护接地，确保操作人员和设备安全。

电源指示灯：将设备接入三相四线制电源后，打开电源开关，此指示灯亮，表示设备已接入电源。

高压指示灯：设备有电压输出时，此指示灯亮，提醒操作人员注意安全。

触摸显示屏：设备操作核心，所有使用操作均在触摸屏上进行。

复位按钮：设备使用中遇到死机或操作不灵时，按此按钮可使设备恢复正常使用。

紧急停止按钮：设备遇到紧急情况时，按此按钮可迅速切断输出电源。

打印机：需要打印数据时，可在历史数据中选定需要打印的数据进行打印。

开关电源：将设备接入三相四线制电源后，打开电源开关，电源指示灯亮，显示屏自检，进入待机状态。

三、设备使用说明

第一步：接入电源，空载试验

在多倍频发生器的输入电源端接上三相四线电源，输出端暂不接线。将变频电源箱的接地端（GND）可靠接入保护接地（接地网）。

第二步：空试检查

变频电源箱空试正常后，确认各指示灯、显示屏、输出电压等均正常。

第三步：连接被试品

将变频电源箱输出电源端与被试品接好线。当变频电源显示输出电压正确后，才能将仪器（400V，150Hz）输出端与被试品连接，进行耐压试验。

第四步：电压互感器试验注意事项

被试品为电压互感器时：

加压绕组一般选择容量较大的绕组，通常为辅助二次绕组，额定电压100/√3

也可以将二次100V绕组串联使用，降低变比（PT变比值变小），减小输入电流，保护被试品

电压互感器采用非加压绕组进行耐压试验时，一般要加补偿电感（补偿电感另配）

四、储存及定期检查

储存要求

1、必须放置于无尘垢干燥的位置

2、环境温度必须在-20℃到+65℃范围内

3、相对湿度必须在0%到95%范围内，且无结露

4、避免储存于含有腐蚀性气体、液体的环境中

5、安装之前必须放置于包装箱内妥善保管

定期检查

变频电源箱购入后如超过一年仍未使用，则应进行通电试验，以使机内主回路电解电容器的特性得以恢复。通电时，应使用调压器缓慢升高输入电压直至额定电压，通电时间应在1～2小时以上。

五、注意事项

1、请将多倍频发生器安放于符合标准要求（温度、湿度、振动、尘埃）的场所。

2、每次使用前，请仔细检查接线，以避免发生接线错误。

3、请保持变频电源箱周围通风良好，以便降低环境温度。

4、由于电路直流滤波电容器放电需要时间，关断电源后要等30秒再关闭电源开关，否则会损坏变频电源的功率器件。

5、无论在何种情况下，变频电源箱输出端均不得直接接地。
