雷击计数器测试仪产品资料

一、产品概述

为什么要测？

避雷器动作记数器在运行中可能因密封不良进入潮气和水分，导致内部元件锈蚀、不能正常动作。计数器动作的可靠性对电力系统至关重要——它是记录避雷器雷击次数的重要参数，为有针对性地检验避雷器提供重要依据。《规程》规定：每年至少应检查一次。

设计依据：

电力行业标准 DL474.5-92《现场绝缘试验实施导则—避雷器试验》

产品定位：

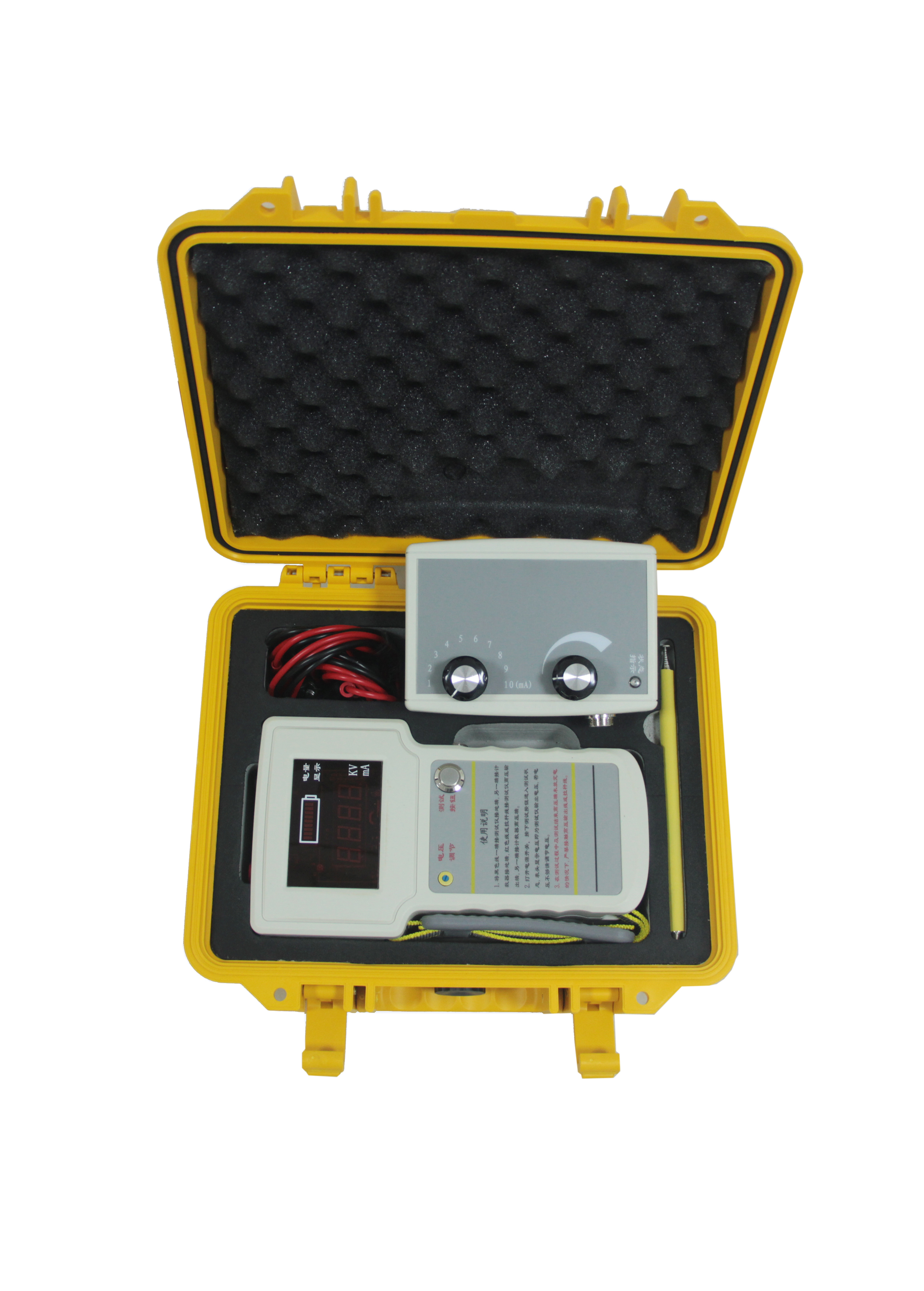

手持式设计，外型美观、携带方便，替代传统笨重测试仪器和测试方法，专用于校验各种避雷器计数器动作的可靠性。

适用范围：

阀型避雷器（炭化硅普通阀型 FZ/FCD、炭化硅磁吹阀型 FCZ/FCD）及氧化锌避雷器中放电记录器的放电动作检查和校验。适用于发电厂、变电所现场及修理车间、试验室等各种条件。

二、7大性能特点

① 电容充放电法 —— 充电时间短，放电速度快，测试效率高

② 一键操作 —— 自动充放电，时间间隔1～2秒／次，操作简便

③ 高压0～1300V可调 —— 适用范围广，满足各类计数器动作电压要求

④ 安全可靠 —— ABS塑料外壳，高压输出无金属外露，不会被电击

⑤ 测试次数多 —— 一次充电可连续操作 ＞2000次

⑥ 电流精细可调 —— 0.2～9.999mA，0.2～0.5mA用微调旋钮，0.5mA以上用选档旋钮（1mA～10mA）

⑦ 配件齐全 —— 配有测试线 + 拉杆线，满足不同方式试验需要

三、技术参数一览

输出电压：0～1300V 可调

电流输出：0.2～9.999 mA，分辨率 0.001 mA，精度 1% ± 2字

电容量：10μF

放电电流：＞3mA

供电方式：可充电锂电池

外形尺寸：主机 238mm × 134mm × 45mm + 附件盒 108mm × 152mm × 36mm

四、使用方法

第一步：接线

拉杆线接测试仪高压输出端，另一端接计数器高压端。黑色线一端接测试仪接地端，另一端接计数器接地端。红色线或拉杆线接测试仪高压输出端，另一端接计数器高压端。

第二步：电压测试

打开电源开关 → 按下测试按钮进入测试状态 → 表头显示电压即为输出电压 → 若电压不够请调节电压旋钮。

第三步：重复测试

打开电源后，按住测试按钮可进行重复测试。

第四步：电流测试

把电流输出装置与主机相连，仪器自动切换到电流显示。调节电流输出旋钮即可：0.2～0.5mA 用微调旋钮，0.5mA以上用选档旋钮（1mA～10mA）。

第五步：结束操作

测试结束后，先关闭电源开关，然后才能拆线。

五、注意事项（重要！）

严禁触碰高压端 —— 测试过程中及测试结束高压未放完电时，严禁接触高压输出线或拉杆线！

每月至少充电一次 —— 为保证电池寿命，请每月至少充电一次。否则将造成电池亏电损坏，导致仪器无法使用！
