变压器直流电阻测试仪产品资料

一、产品概述

为什么要测？

变压器直流电阻是变压器制造（半成品/成品出厂试验）、安装交接试验及电力部门预防性试验的必测项目，能有效发现线圈选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

产品定位：

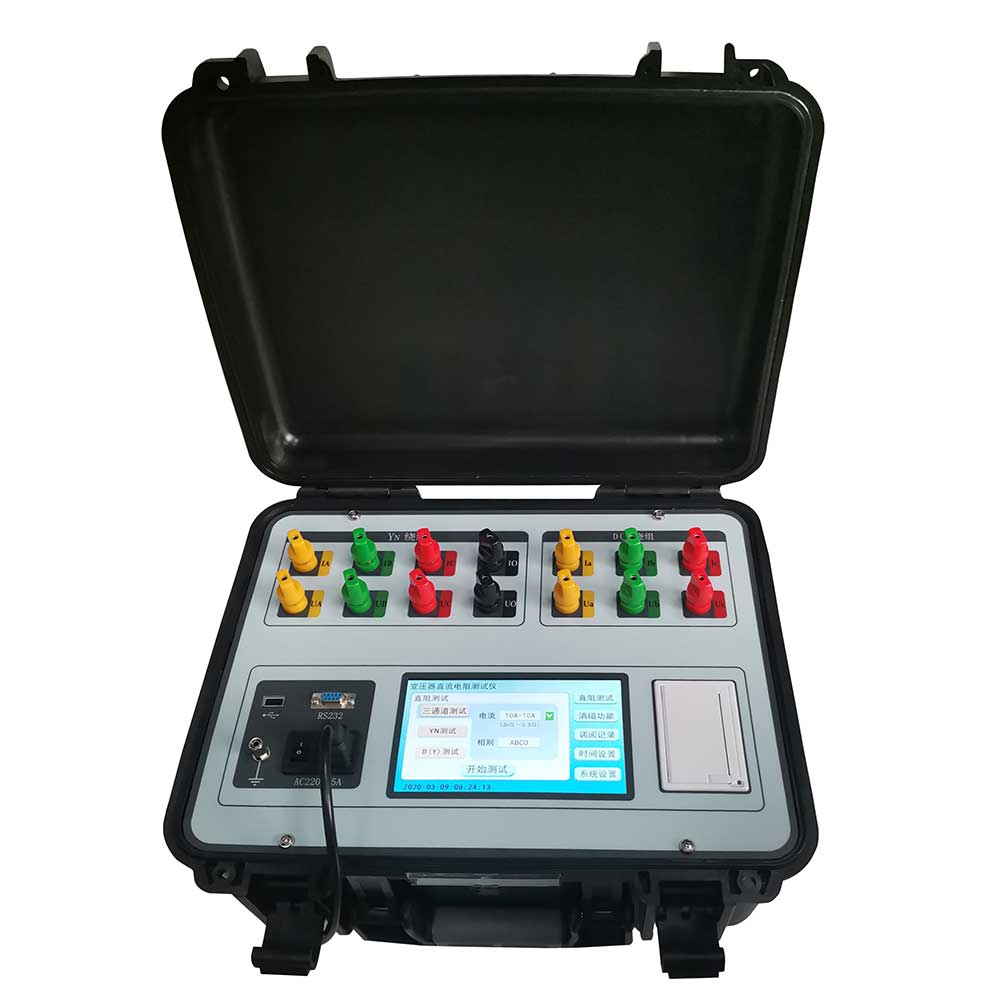

公司研制的集三相同测、助磁功能、消磁功能于一体的大型电力变压器直流电阻快速测试仪。

核心突破：

三相同时加电，独立电流采样、电压采样，同时测量并显示三相电阻值和三相不平衡率，大大缩短测试时间，解决了各分接绕组直流电阻测试耗时长的问题。

二、8大性能特点

① 电流可选 —— 根据被测试品选择相应输出电流，主要适应于测量变压器、互感器等感性电阻

② 助磁功能 —— 针对五柱铁心和低压绕组为三角形连接的大型变压器，采用高低压串激磁法，仪器内部自动连结助磁回路，快速准确测试低压绕组直流电阻

③ 三通道测试 —— 星型接法绕组一次接线完成三相直阻测量，自动计算三相不平衡率，极大节省时间。也支持逐相测试（YN、D/Y连接方式）

④ 完善保护电路 —— 音响放电报警 + 放电指示清晰，减少误操作

⑤ 7寸彩色触摸屏 —— 界面清晰美观，实时显示测试数据

⑥ 中英文可选 —— 可选配中文/英文两版操作界面，按需配置

⑦ 数据传输+存储 —— RS232传后台 + USB导出U盘 + 内置日历时钟，可存储/调阅/打印100组数据

⑧ 参数设置完善 —— 可设置测试绕组、分接位置、测试相别、试品温度、折算温度等

三、技术指标一览

输出电流：

三相测试：5A+5A / 1A+1A

单相测试：10A / 5A / 1A / 200mA

各档量程：

三相 5A+5A：2mΩ ~ 1Ω

三相 1A+1A：10mΩ ~ 5Ω

单相 10A：1mΩ ~ 2Ω

单相 5A：2mΩ ~ 4Ω

单相 1A：10mΩ ~ 20Ω

单相 200mA：100mΩ ~ 100Ω

精确度：±(0.2% + 2个字)

最小分辨率：0.1μΩ

工作温度：-10 ~ 40℃

环境湿度：≤80%RH，无结露

工作电源：AC 220V ±10%，50Hz ±1Hz

外形尺寸：428mm × 350mm × 230mm

仪器净重：10.0kg

四、安全措施

使用前务必认真阅读手册

操作者应具备一般电气设备或仪器使用常识

户内外均可使用，但须避开雨淋、腐蚀气体、高浓度尘埃、高温等场所

本产品属于精密仪器，避免剧烈振动

维修、护理、调整必须由专业人员进行

测试完毕后，一定要等放电报警声停止后再关闭电源、拆除测试线

测量无载调压变压器，一定要等放电指示报警音停止后再切换档位

测试过程中，禁止移动测试夹和供电线路

五、注意事项（关键！）

① 倒分接前必须放电 —— 测试无载调压变压器倒分接前一定要放电，放电结束、报警声停止后，方可切换分接点。拆线前同理，必须等放电结束、报警声停止后再拆线。

② 三通道首次测试时间较长 —— 用三通道时，因第一组数据测试时磁路初次建立，时间可能较长；倒换分接后稳定时间会缩短，属正常现象。
