过电压保护器测试仪（10KV）使用说明书

一、概述

过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特的功效。

过电压保护器测试仪是武汉国瑞中源科技有限公司研制开发的一种新产品。采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。

过电压保护器测试仪集工频高压电源、测量、控制系统为一体，浓缩在一个机箱内。具有体积小、重量轻、防震耐摔、操作简单、携带方便的特点。

二、技术指标

输出电压：0～40KV（有效值）；输出电流：0～25mA

检测放电方式：波形检测和付立叶变换方式

准确度：电压 ±（读数×2%+0.1）；电流 ±（读数×2%+0.1）

高压切断时间：小于0.2秒

电压分辨率：0.01KV；电流分辨率：0.01mA

输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电

计算机接口：标准RS232接口

环境温度：-10℃～50℃；相对湿度：<90%

三、性能特点

仪器采用波形检测和付立叶变换方式时刻监测放电电流，当监测到放电电流时，立即记录此刻高压并在0.2秒内切断高压电源。测试结果精度高，便于实现自动化测量。

全触摸液晶显示屏，超大全图形操作界面，每一过程都非常清晰明了。操作人员不需要额外的专业培训就能使用，轻轻触摸就能完成整个过程的测试。

仪器操作简便，数据的测量在微处理器控制下自动完成，无需人工干预。

一体化机型，内附高压电源，便于现场测试，减少现场接线。

高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。

防误操作：电压、电流实时监示；接线端子高/低压分明；缓速升压，迅速降压，声音报警。

抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

高压电缆：为耐高压绝缘导线，但为了测量精确，请悬空使用。

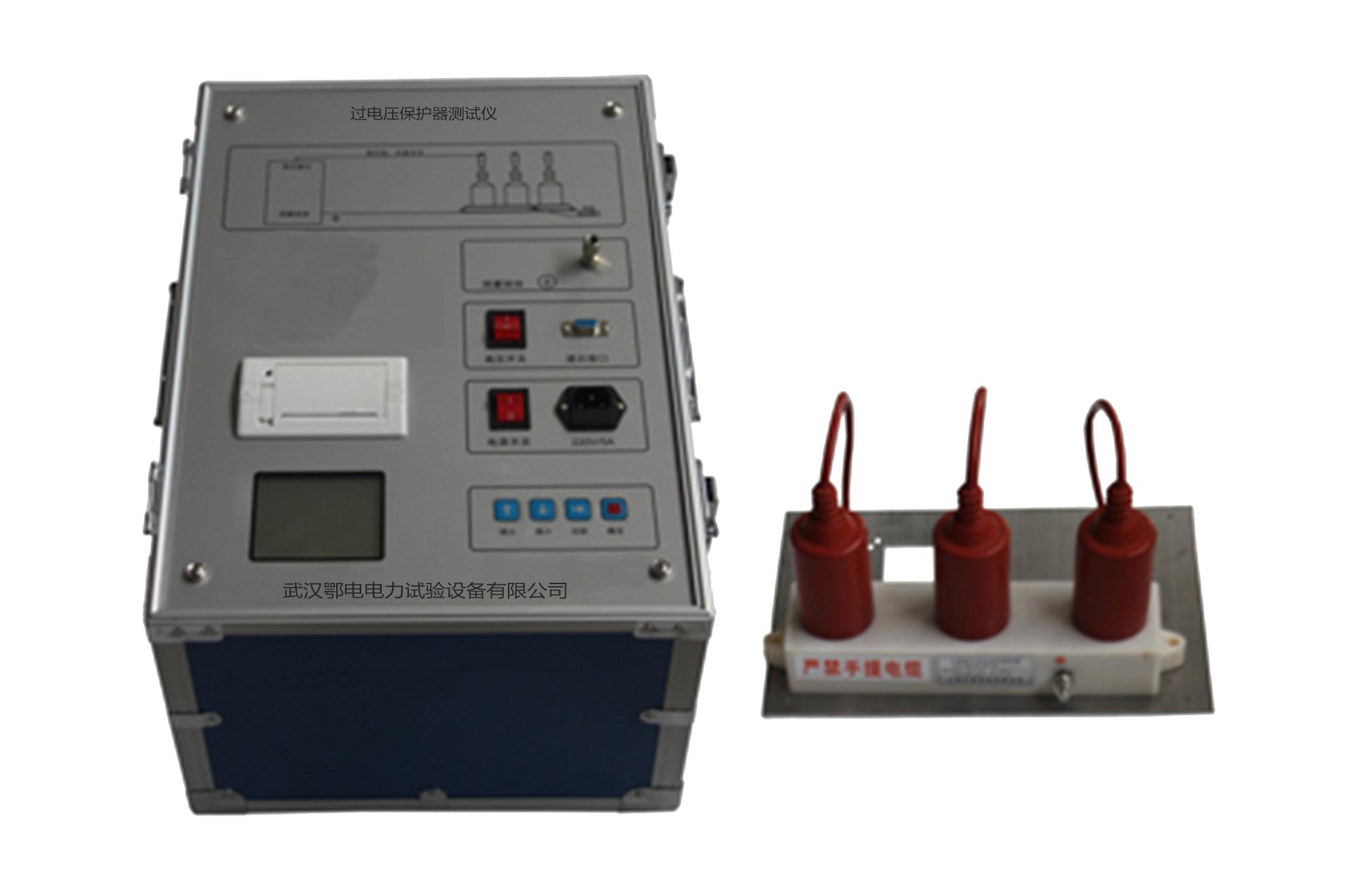

四、面板说明

仪器正面设有以下部件：

全触摸液晶显示屏：超大全图形操作界面，用于参数设置、电压电流显示、试验过程监控及数据显示。

触摸操作按键：通过触摸屏实现升压、降压、启动/停止、数据查询、打印等操作。

电压显示区：实时显示当前输出电压（KV），分辨率0.01KV。

电流显示区：实时显示当前输出电流（mA），分辨率0.01mA。

高压输出端子：输出0～40KV工频高压，接至被试品。

电源输入接口：接入180V～270VAC电源。

RS232计算机接口：用于连接计算机，实现数据传输和自动化测量。

五、使用方法

5.1 接线方法

将仪器电源插头接入180V～270VAC电源（市电或发电机均可），确认电源电压正确。

将被试过电压保护器（避雷器/TBP）一端接仪器高压输出端子，另一端接地。

确认接线无误，高压输出端子与被试品连接牢固，接线端子高/低压分明。

高压电缆请悬空使用，避免接触地面或其他物体，以保证测量精确。

5.2 操作步骤

开启仪器电源，全触摸液晶显示屏进入主界面。

在触摸屏上按"升压"键，仪器开始缓速升压，电压、电流实时显示在屏幕上。

升压过程中，仪器时刻监测放电电流。当被试品间隙放电时，仪器自动锁存放电瞬间的电压峰值，发出声音报警，并在0.2秒内自动切断高压电源。

记录显示屏上锁存的放电电压值，即为被试品的工频放电电压。

按"降压"键，电压迅速降至零。

如需继续测试下一只试品，重复上述步骤。

试验全部结束后，关闭仪器电源，拆除接线。

5.3 数据查询与传输

试验数据可在触摸屏上查询。

通过RS232接口连接计算机，可将试验数据传输至计算机进行存储和处理，便于实现自动化测量。

六、注意事项

本仪器输出电压高达40KV，操作时必须严格按照规程执行，操作人员应具备相应资质，并做好安全防护。

接线时必须先接被试品，再升压；拆线时必须先降压至零，再拆线。严禁带电接线或拆线。

高压电缆请悬空使用，避免接触地面或其他物体，以保证测量精确。

非加压绕组或非测试回路严禁接入高压输出端子。

仪器具有自动切断高压功能，但操作人员仍需保持警惕，听到报警声后应立即远离高压区域。

输入电源范围为180V～270VAC，请确认现场电源在此范围内。

仪器应放置在干燥、通风处，避免潮湿和高温环境。

搬运时注意防震，避免剧烈碰撞。

非专业人员请勿擅自拆机维修。

七、维护与保养

清洁：用干布擦拭仪器外壳及触摸屏，保持清洁。

存放：长期不用时，应存放在干燥通风处，定期通电除湿。

校准：建议每年送计量部门校准一次，确保电压和电流测量准确。

高压电缆：定期检查高压电缆绝缘状况，如有破损请及时更换。

散热：仪器工作时会产生热量，请确保通风口不被遮挡。
