高低压开关柜温升试验装置使用说明书

一、概述

全自动高压开关温升试验装置是武汉鄂电电力试验设备有限公司专门针对绕组、电线、电缆、铜排等试品温升试验而设计的专业产品，目前已发展到第三代。

全自动高压开关温升试验装置采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。参数设定后自动进行测试，无须人工干预，自动化程度高，可靠性好。

二、适用范围

长时间输出电流：0～3000A / 0～6000A（两档可选）

输出电压：不低于AC24V / AC12V

配多通道温度记录仪实时记录试品的温度数据（客户自配）

适用于绕组、电线、电缆、铜排等试品的温升试验

适用于高低压开关柜的温升试验

三、运行条件

电源电压：单相AC 220V ±10%，50Hz ±1Hz

供电容量：不小于80KVA，无需独立供电线路，对电能质量没有影响

额定工作温度：+25℃，允许变化范围-10℃～45℃，空气相对湿度不超过85%

控制系统室应远离电磁场干扰与机械振动，避免腐蚀性气体的侵蚀

空气中不得有过量的尘埃、酸、盐、腐蚀及爆炸性气体

安装海拔不超过1000m

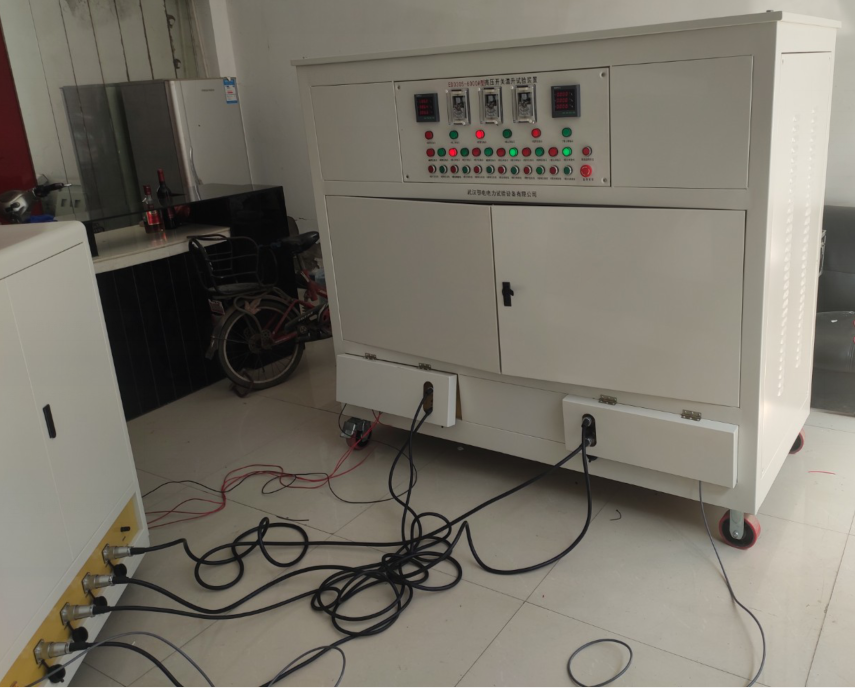

四、面板说明

仪器正面设有以下部件：

全中文液晶显示屏：用于参数设置、电流显示、试验过程监控及数据显示。

触摸操作按键：通过触摸屏实现电流调节、试验启动/停止、参数设置、数据查询等操作。

电流显示区：实时显示当前输出电流（A），长时间输出范围0～3000A或0～6000A。

电压显示区：实时显示当前输出电压（V），不低于AC24V或AC12V。

电流输出端子：输出大电流至被试品，根据试验需要选择3000A或6000A档位。

温度记录仪接口：连接客户自配的多通道温度记录仪，实时采集试品温度数据。

电源输入接口：接入单相AC 220V电源。

五、使用方法

5.1 试验前准备

确认现场电源为单相AC 220V ±10%，50Hz，供电容量不小于80KVA。

确认试验环境满足运行条件要求：温度-10℃～45℃，湿度不超过85%，无腐蚀性气体，海拔不超过1000m。

将客户自配的多通道温度记录仪连接至仪器温度记录仪接口，并将温度传感器粘贴或固定在被试品的各个测量点上。

检查接线端子是否牢固，确认无误。

5.2 接线方法

将仪器电源接入单相AC 220V电源，确认电压正确。

将仪器电流输出端子通过大电流导线连接至被试品（绕组、电线、电缆、铜排等）。

确认被试品与温度记录仪的温度传感器连接正确，各测量点覆盖全面。

确认所有接线无误，方可开始试验。

5.3 操作步骤

开启仪器电源，全中文液晶显示屏进入主界面。

在触摸屏上设定试验参数：

（1）设定输出电流值（0～3000A或0～6000A）。

（2）设定试验时间。

（3）设定温度报警阈值（如需要）。

确认参数无误后，按"启动"键，仪器开始自动输出大电流。

试验过程中，仪器自动调节输出，无需人工干预。多通道温度记录仪实时记录试品各点温度数据。

当达到设定试验时间或温度达到报警阈值时，仪器自动停止输出并发出报警提示。

记录试验数据，包括各测量点的温度值和最终稳定温度。

按"停止"键，关闭仪器电源，拆除接线。

5.4 数据查询

试验数据可在触摸屏上直接查询。

通过多通道温度记录仪导出温度数据，进行分析处理。

六、注意事项

本仪器输出电流高达6000A，操作时必须严格按照规程执行，操作人员应具备相应资质，并做好安全防护。

接线时必须先接被试品和温度传感器，再开机输出电流；拆线时必须先停机，再拆线。严禁带电接线或拆线。

供电容量不小于80KVA，请确认现场电源满足要求，避免因容量不足导致跳闸或设备损坏。

温度记录仪及传感器为客户自配，请确保温度传感器粘贴牢固、接触良好，以保证测量数据准确。

试验过程中仪器自动运行，但操作人员仍需保持警惕，定时巡视各测量点温度。

输入电源范围为单相AC 220V ±10%，请确认现场电源在此范围内。

仪器应放置在干燥、通风处，避免潮湿和高温环境，控制系统室应远离电磁场干扰。

搬运时注意防震，避免剧烈碰撞。

非专业人员请勿擅自拆机维修。

七、维护与保养

清洁：用干布擦拭仪器外壳及显示屏，保持清洁。

存放：长期不用时，应存放在干燥通风处，定期通电除湿。

校准：建议每年送计量部门校准一次，确保输出电流和电压准确。

接线端子：定期检查接线端子是否松动或氧化，如有异常请及时处理。

散热：仪器工作时会产生较大热量，请确保通风口不被遮挡。
