高压开关柜通电试验台使用说明书

一、概述

高压开关柜通电试验台用于各种高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

二、功能说明

本试验台可提供三相交流电流（0～20A）、交流电压（0～250V）、直流电压（0～250V）、固定交流电压（380V）、固定直流电压（DC24V / DC48V / DC110V / DC220V）、交流分合闸电压、直流分合闸电压等多种输出。

技术参数中第1、5～8项分别由独立的接触器控制，输出线接线柱前串接20A的断路器作为短路保护。根据用户特殊要求，第1、5～8项不能同时使用，没有互锁，请用户注意使用中的要求。

每次进行交流合分闸与直流合分闸操作只允许一组输出。

每次试验必须确定调压器处于零位。

三、技术参数

三相交流电流：0～20A

交流电压：0～250V

直流电压：0～250V

固定交流电压：380V

固定直流电压：DC24V / DC48V / DC110V / DC220V

交流分合闸电压：0～250V可调

直流分合闸电压：0～250V可调

短路保护：输出线接线柱前串接20A断路器

输入电源：三相AC380V

四、面板说明

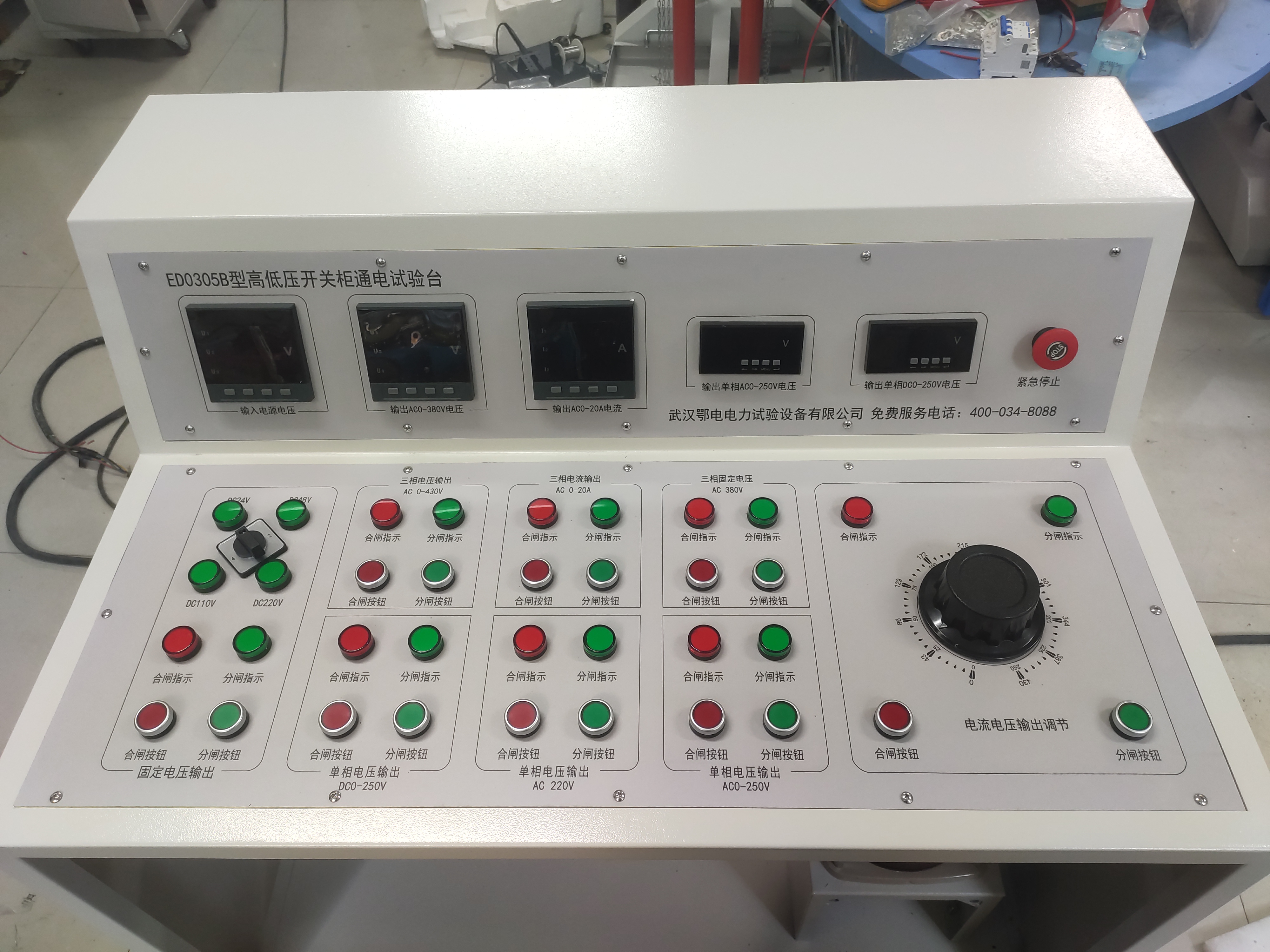

仪器正面及背板设有以下部件：

调压器手柄：用于调节输出电压或电流，顺时针方向升压，逆时针方向降压。每次试验前及试验后必须将调压器调至零位（逆时针方向旋转直至不能旋动为止）。

背板断路器：合上后，面板各仪表点亮，接通输入电源。

输入电压转换开关：用于检查输入三相电压是否平衡。

固定电压转换开关：用于选择固定直流电压输出档位（0位、1位DC24V、2位DC48V、3位DC110V、4位DC220V）。

三相交流电流启动/停止按钮：启动时启动指示灯点亮，停止时停止指示灯熄灭。

交流电压启动/停止按钮：启动时启动指示灯点亮，停止时停止指示灯熄灭。

直流电压启动/停止按钮：启动时启动指示灯点亮，停止时停止指示灯熄灭。

固定交流电压启动/停止按钮：启动时启动指示灯点亮，停止时停止指示灯熄灭。

固定直流电压启动/停止按钮：启动时启动指示灯点亮，停止时停止指示灯熄灭。

交流分合闸电压按钮：绿色按钮为合闸，红色按钮为分闸，点动方式操作。

直流分合闸电压按钮：绿色按钮为合闸，红色按钮为分闸，点动方式操作。

电流表：显示三相交流电流输出值（0～20A）。

电压表：显示交流电压或直流电压输出值。

固定直流电压表：显示固定直流电压输出值。

输出接线柱：各输出项目对应的接线端子。

五、使用方法

5.1 三相交流电流0～20A输出操作

检查三相交流电流输出的调压器是否处于零位（逆时针方向调节调压器手柄直至不能旋动为止，注意此时用力不宜过大，能旋动即可）。

合上背板上的断路器，此时面板各仪表点亮。调节输入电压下面的转换开关，检查输入三相电压平衡。

按下三相交流电流启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至需要的输出电流为止。

待试验完成后，再缓缓逆时针方向调节调压手柄，将调压器调至零位。

按下三相交流电流停止按钮，合闸指示灯熄灭，以分断交流电压输出。

5.2 交流电压0～250V输出操作

检查交流电压输出的调压器是否处于零位（逆时针方向调节调压器手柄直至不能旋动为止，注意此时用力不宜过大，能旋动即可）。

合上背板上的断路器，此时面板各仪表点亮。调节输入电压下面的转换开关，检查输入三相电压平衡。

按下交流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至需要的输出电压为止。

待试验完成后，再缓缓逆时针方向调节调压手柄，将调压器调至零位。

按下交流电压停止按钮，合闸指示灯熄灭，以分断交流电压输出。

5.3 直流电压0～250V输出操作

检查直流电压输出的调压器是否处于零位（逆时针方向调节调压器手柄直至不能旋动为止，注意此时用力不宜过大，能旋动即可）。

合上背板上的断路器，此时面板各仪表点亮。调节输入电压下面的转换开关，检查输入三相电压平衡。将固定电压转换开关转换到0位。

按下直流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至需要的输出电压为止。直流输出电压在固定直流电压表上读取。

待试验完成后，再缓缓逆时针方向调节调压手柄，将调压器调至零位。

按下直流电压停止按钮，合闸指示灯熄灭，以分断直流电压输出。

5.4 固定交流电压380V输出操作

合上侧板上的断路器，此时面板各仪表点亮。调节输入电压下面的转换开关，检查输入三相电压平衡。

按下固定交流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。此时相应的接线柱上有AC380V交流电压输出。

待试验完成后，按下固定交流电压停止按钮，合闸指示灯熄灭，以分断交流电压输出。

5.5 固定直流电压输出操作

合上背板上的断路器，此时面板各仪表点亮。调节输入电压下面的转换开关，检查输入三相电压平衡。

将固定电压转换开关转换到适当的位置：

（1）1位：输出电压DC24V；

（2）2位：输出电压DC48V；

（3）3位：输出电压DC110V；

（4）4位：输出电压DC220V。

按下固定直流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。此时相应的接线柱上有直流电压输出。

待试验完成后，按下固定直流电压停止按钮，合闸指示灯熄灭，以分断直流电压输出。

5.6 交流分合闸电压输出操作

检查交流电压输出的调压器是否处于零位（逆时针方向调节调压器手柄直至不能旋动为止，注意此时用力不宜过大，能旋动即可）。将分合闸线圈接到交流分合闸电压的相应接线柱上。

合上背板上的断路器，此时面板各仪表点亮。调节输入电压下面的转换开关，检查输入三相电压平衡。

按下交流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至需要的输出电压为止。

做分闸试验时按"交流分合闸电压"的绿色按钮，此时分闸线圈有电压。操作应为点动方式。

做合闸试验时按"交流分合闸电压"的红色按钮，此时合闸线圈有电压。操作应为点动方式。

待试验完成后，再缓缓逆时针方向调节调压手柄，将调压器调至零位。

按下交流电压停止按钮，合闸指示灯熄灭，以分断交流电压输出。

5.7 直流分合闸电压输出操作

检查直流电压输出的调压器是否处于零位（逆时针方向调节调压器手柄直至不能旋动为止，注意此时用力不宜过大，能旋动即可）。将分合闸线圈接到直流分合闸电压的相应接线柱上。

合上背板上的断路器，此时面板各仪表点亮。调节输入电压下面的转换开关，检查输入三相电压平衡。将固定电压转换开关转换到0位。

按下直流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至需要的输出电压为止。

做直流分闸试验时，按"直流分合闸电压"的红色按钮，此时分闸线圈有电压。操作应为点动方式。

做直流合闸试验时，按"直流分合闸电压"的绿色按钮，此时合闸线圈有电压。操作应为点动方式。

待试验完成后，再缓缓逆时针方向调节调压手柄，将调压器调至零位。

按下直流电压停止按钮，合闸指示灯熄灭，以分断直流电压输出。

六、注意事项

每次试验前必须确定调压器处于零位（逆时针方向旋转至不能旋动为止）。

每次试验后必须将调压器调回零位，再按停止按钮。

技术参数中第1、5～8项不能同时使用，没有互锁，请用户严格注意使用要求。

每次进行交流合分闸与直流合分闸操作只允许一组输出。

接线时必须先接被试品，再升压；拆线时必须先降压至零，再拆线。严禁带电接线或拆线。

分合闸试验操作必须采用点动方式，严禁长时间按住不放。

本试验台输出电流可达20A，输出电压可达380V，操作时必须严格按照规程执行，操作人员应具备相应资质，并做好安全防护。

输入电源为三相AC380V，请确认现场电源满足要求。

仪器应放置在干燥、通风处，避免潮湿和高温环境。

搬运时注意防震，避免剧烈碰撞。

非专业人员请勿擅自拆机维修。

七、维护与保养

清洁：用干布擦拭仪器外壳及面板，保持清洁。

存放：长期不用时，应存放在干燥通风处，定期通电除湿。

校准：建议每年送计量部门校准一次，确保输出电压和电流准确。

接线端子：定期检查接线端子是否松动或氧化，如有异常请及时处理。

调压器：定期检查调压器手柄旋转是否灵活，如有卡滞请及时润滑。

断路器：定期检查输出线接线柱前的20A断路器是否正常，如有损坏请及时更换。

散热：仪器工作时会产生热量，请确保通风口不被遮挡。
