变压器直流电阻测试仪（直阻仪）使用说明书

一、产品概述

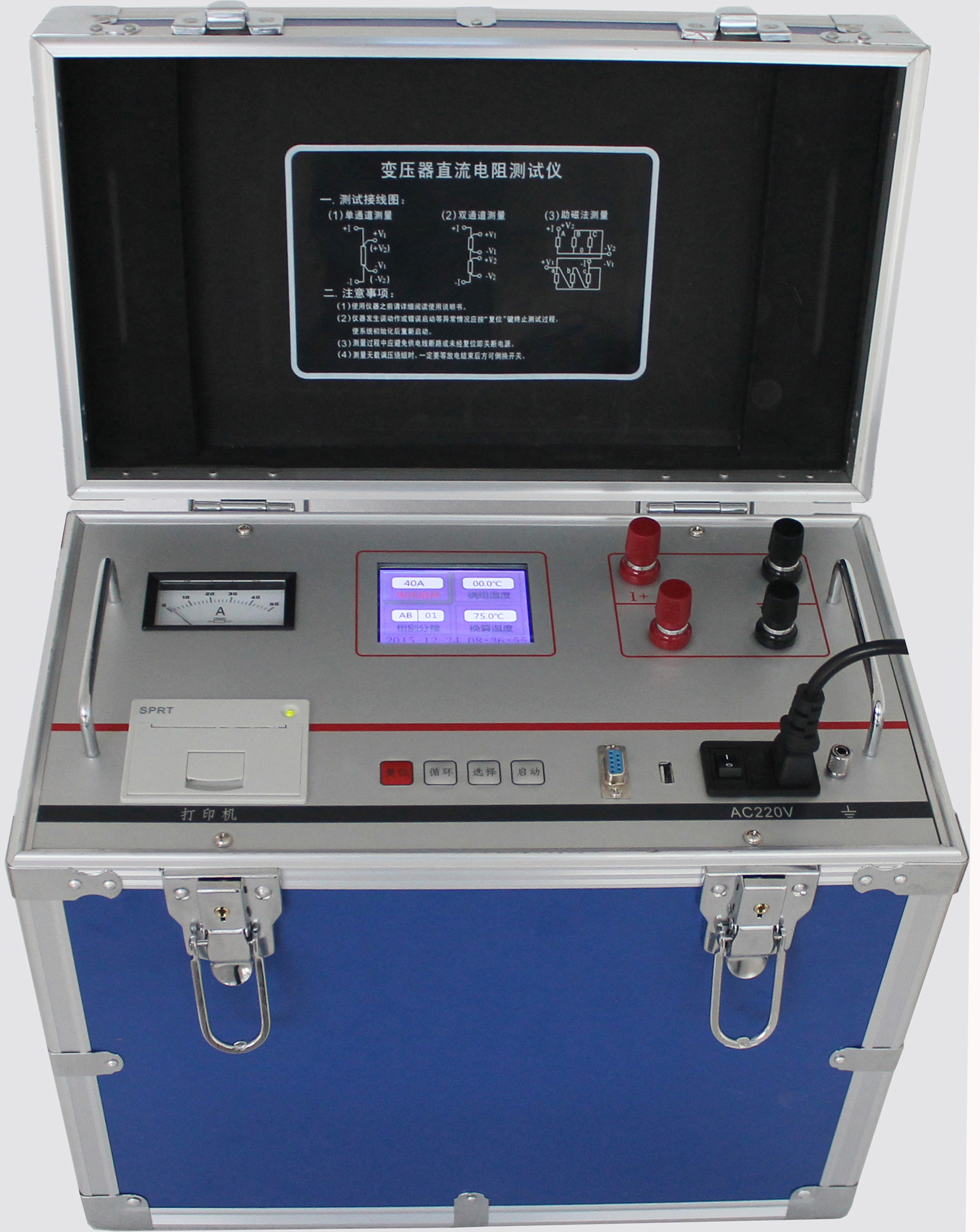

本仪器又称变压器直流电阻测试仪、感性负载直阻仪、直流电阻速测仪，是取代直流单/双臂电桥的高精度换代产品，适用于电力变压器交接、大修项目中绕组直流电阻测试，同时可测量低压开关接触电阻、电线电缆或焊缝接口电阻。

执行标准：DL/T845.3-2004，DL/T967-2005

二、技术参数

测量范围：1μΩ ～ 2kΩ

测量准确度：≤0.2%

输出电流：1A / 2A / 3A，最大可达100A（六档位手动调节）

显示方式：四位半LCD显示电阻值，三位半LCD显示环境温度/输出电流值

供电方式：内置12V可充电电池组（续航约8小时），支持交流供电

放电功能：自动放电，避免电弧

抗干扰：强光照射下仍可清晰读数

三、功能特点

1. 测试速度快

最大输出充电电流可达1A，有效补偿大电感设备电流惯性，加速铁芯饱和，测试速度比传统单/双臂电桥快数百倍。

2. 准确度高

采用四端子测量法 + 恒流电源技术，充电电流稳定，抗感能力强；进口优质元器件，重复性好。

3. 量程广

电阻测量范围1μΩ～2kΩ，覆盖变压器绕组及低压开关等多种感性负载。

4. 交直流两用

内置可充电电池，便携式设计，适用于现场及恶劣环境（如山林条件）。

5. 操作安全

具备自动放电功能，避免测试结束后产生电弧。

四、使用方法

4.1 接线方式（四端子法）

电流端子（C1、C2）：接被测绕组两端，输出恒流。
电压端子（P1、P2）：接被测绕组内侧，采集电压降。

⚠️ 电压端子必须接在电流端子内侧，否则测量结果将包含引线电阻，导致误差。

4.2 操作步骤

第一步：打开电源开关，仪器自检并显示当前环境温度。

第二步：根据被测电阻估算值，选择合适的输出电流档位（由小到大调节）。

第三步：按测试键，仪器开始恒流充电，LCD显示充电电流值及电阻值变化。

第四步：充电稳定后，仪器自动锁定并显示最终电阻值及温度值。

第五步：测试结束后，仪器自动放电，待放电完成后再拆线。

第六步：记录数据，关闭电源。

4.3 电流档位选择建议

大功率变压器绕组：3A ～ 100A

中小型变压器绕组：1A ～ 3A

低压开关/电缆/焊缝：1A ～ 2A

电流越大，充电越快，但注意不要超过被测设备额定电流。

五、注意事项

测试前必须确认被测设备已断电并充分放电。

接线时先接电流线，后接电压线；拆线时先拆电压线，后拆电流线。

测试大电感设备时，务必等待仪器显示稳定后再读数，不可中途拆线。

仪器具备自动放电功能，但放电过程中严禁触碰测试夹。

长期不用时，每3个月对电池充放电一次，防止电池损坏。

避免在强电磁干扰环境下使用，如确需使用，应增大输出电流以提高信噪比。

本仪器为精密仪器，请勿擅自拆卸或改装。

六、维护与保养

存放环境：温度 -10℃～+50℃，相对湿度 ≤85%，无腐蚀性气体。

清洁方式：用干布擦拭外壳，禁止使用溶剂。

电池保养：长期存放时保持50%电量，每3个月充放电一次。

校准周期：建议每年送检校准一次，确保精度符合DL/T标准要求。
