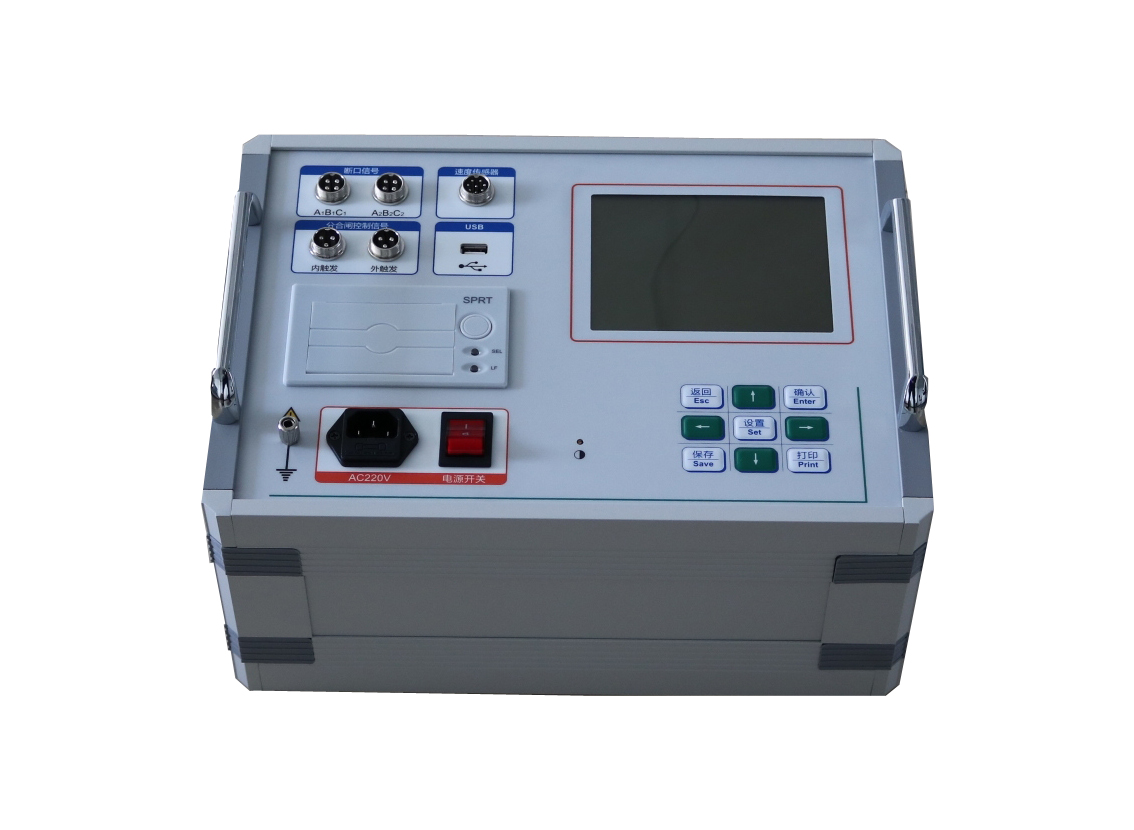

高压开关动特性测试仪使用说明书

一、产品概述

本仪器适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。一次动作即可获取开关机械特性试验的全部数据及相应波形图谱，是电力系统高压开关检测的核心设备。

二、性能指标

1. 时间测量

12个断口的固有分、合闸时间

同相同期、相间同期

2. 重合闸测量

每断口的合－分、分－合、分－合－分过程时间

一分时间、一合时间、二合时间、金短时间、无电流时间值

3. 弹跳测量

每断口的合闸弹跳时间、弹跳次数、弹跳过程、弹跳波形

每断口的分闸反弹幅值

4. 速度测量

刚分速度、刚合速度、最大速度

时间－行程特性曲线

5. 行程测量

总行程、开距、超行程、过冲行程、反弹幅值

6. 电流测量

分、合闸线圈的分、合闸电流值及电流波形图

7. 动作电压测量

机内提供DC30～250V/20A数字可调断路器动作电源

自动完成断路器低电压动作试验，测量动作电压值

三、产品特点

1. 适用范围广：适用于国内外所有型号的SF6开关、GIS组合电器、真空开关、油开关。

2. 抗干扰能力极强：在500KV变电站旁路母线带电的情况下，也能轻松试验、精确测量。

3. 传感器通用，安装简便：通用式测速传感器，直线传感器、旋转传感器均可选配，安装极为方便。

4. 一次动作，全量获取：开关动作一次，即可得到所有机械特性数据及相应波形图谱。

5. 数据存储与管理：主机可存储现场试验数据，机内实时时钟，自动记录试验日期与时间，便于存档。

6. 显示与操作：大屏幕、宽温度、直透视、背景光液晶显示，全中文界面，液晶对比度电子调节，断电记忆。中文菜单操作，使用方便。

7. 打印功能：内置打印机，随时快速打印所有数据及图谱。

8. PC联机：配有数据分析管理软件，可与PC机联机操作，试验结果可输出到针式、激光或喷墨打印机，使现场试验计算机化。

四、术语定义

分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）的时间。

同相同期：同相之中，分（合）闸时间最大值与最小值之差。

相间同期：三相之中，分（合）闸时间最大值与最小值之差。

平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%，取中间80%，动触头运动的行程与时间之比。

最大速度：分（合）闸过程中，动触头开始运动后，以每10ms为一个计速单位，直至运动停止，取若干速度单元值中的最大值。

刚分（合）速度：不同制造厂、不同开关型号对刚分、刚合速度的定义不同，本仪器内置多种定义供用户选择：

ABB-HPL550B2：ABB公司550KV SF6开关

合前分后10ms：部分油开关和部分SF6开关

合分前后各5ms：部分油开关

LW6型：LW6型SF6开关

LW8-35型：LW8－35型SF6开关

10%到断口：西安开关厂生产的部分SF6开关

同平均速度：沈阳开关厂生产的部分SF6开关

LW33－126：LW33-126型SF6开关

合前分后10mm：部分35KV真空开关

合前分后6mm：部分10KV真空开关

若以上定义均不适用，用户可根据仪器测量的时间－行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，仪器自动计算取样段内的行程与时间比。

五、使用方法

第一步：接线：根据被测开关类型，选择对应的传感器（直线传感器或旋转传感器），接入主机对应通道。电流传感器夹在分、合闸线圈回路上。

第二步：参数设置：通过中文菜单设置被测开关的类型、断口数量、同期计算方式、刚分刚合速度定义等参数。

第三步：动作电压试验（如需）：设置DC30～250V/20A动作电源，开启低电压动作试验模式，仪器自动升压并记录动作电压值。

第四步：执行测试：对开关进行一次分闸或合闸操作，仪器自动捕获全部数据及波形。

第五步：查看与存储：在液晶屏上查看全部数据及波形图谱，确认无误后存储。如需打印，使用内置打印机或联机PC输出报告。

六、注意事项

测试前确认被测开关已断电，并做好安全隔离措施。

传感器安装时注意方向，行程有方向性，装反将导致数据错误。

在强带电环境下测试时，务必使用仪器配套的抗干扰接线方式。

动作电压试验时，逐步升压，不可一次性调至目标电压。

长期不用时，每3个月开机一次，保持电池活性。

本仪器为精密设备，请勿擅自拆卸或改装。

七、维护与保养

存放环境：温度 -10℃～+50℃，相对湿度 ≤85%，无腐蚀性气体。

清洁方式：用干布擦拭外壳，禁止使用溶剂。

传感器保养：使用后清洁触点，避免氧化影响精度。

校准周期：建议每年送检校准一次。
