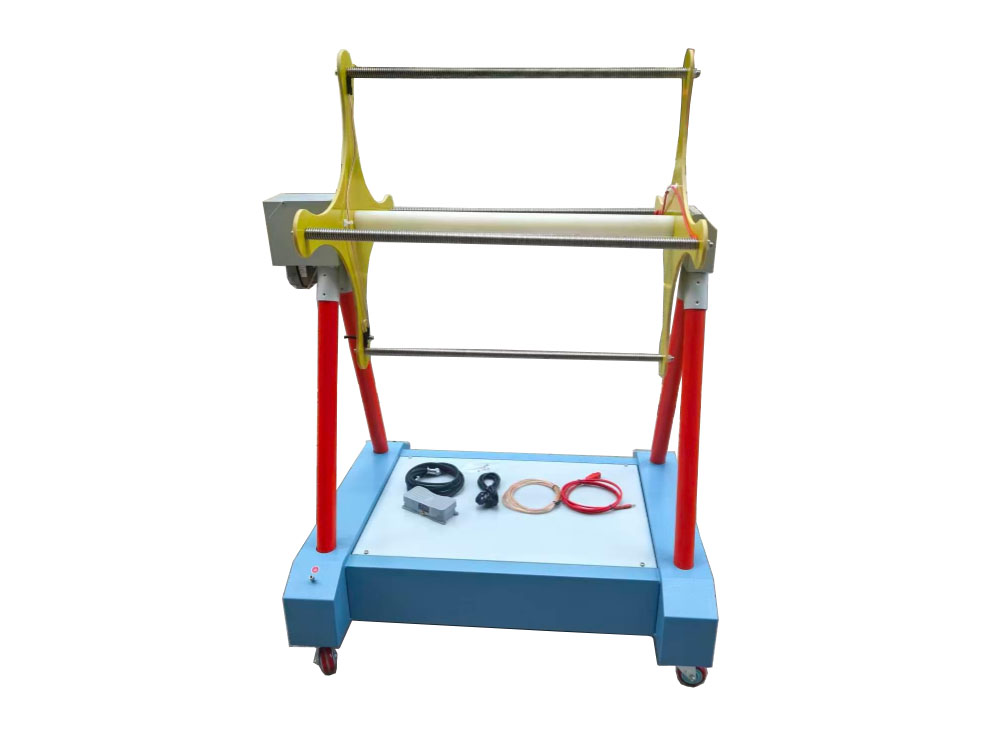

电动绝缘绳耐压装置使用说明书

一、概述

本装置按照国家电力公司《电力安全工器具预防性试验规程》(试行)（国电发[2002]777号）要求研制而成，各项指标均符合国标要求。

本产品可按《电力安全工器具预防性试验规程》对绝缘绳进行绝缘耐压试验，适用于所有与电力相关的行业。

二、技术指标

使用方式：非固定摆放使用

海拔高度：不小于 2000 m

环境温度：最高 +40℃，最低 -25℃

最大风速：不超过 34 m/s（相当于风压 700 Pa）

抗震能力：地震烈度 8 度

相对湿度（25℃时）：＜90%

系统供电：DC 12 V

装置规格：1500 mm × 800 mm

极板尺寸：700 mm × 700 mm

电极距离：500 mm

最高耐压值：120 kV，绝缘耐压距离 40/50 cm，电动卷绕

缠绕长度：50 m

三、使用说明

3.1 绕绳操作

本装置采用电动绕绳，接上电源后，配合双路脚踏开关控制正转和反转。

将绝缘绳一端固定在铝棒上；

合上控制盒电源开关，接上脚踏开关；

操作人员理好绝缘绳，脚踩开关，将绝缘绳按顺序缠绕于电极凹槽中；

直至绕满整根电极或绕完整根绝缘绳；

将绝缘绳固定在装置上。

3.2 电极接线

本装置为正方形结构，每段绝缘绳间距为 50 cm。根据《电力安全工器具预防性试验规程》要求，绝缘绳每 50 cm 耐压 100 kV。

接线方式如下：

将地线接在正方形装置一组对角的接线端子上（黑色端子）；

将高压线接在另一组对角的接线端子上；

这样高压对地耐压距离为 50 cm，即对绝缘绳每 50 cm 进行耐压。

调节电极位置，使水平方向两根电极相平接高压，垂直方向两电极接地。

3.3 加压试验

固定好绝缘绳后，取下电极控制线；

关掉电源，拔掉插头；

方可进行加压试验。

关于升压装置的接线，请参考试验变压器说明书，此处不再阐述。

四、注意事项

本装置内部含有电机，运转时请勿强制人为阻断运转，以免造成回路负载超载，损坏内部线路。

加压试验前，必须确认电源已关闭、插头已拔掉，确保安全。

装置应存放于室内清洁、通风、干燥处，避免受潮。

使用环境风速不超过 34 m/s，超出时不建议使用。

海拔低于 2000 m 时，请咨询厂家确认是否适用。

如需技术支持，请联系本公司售后服务部门。
