SF6密度继电器校验仪使用说明书

一、仪器概述

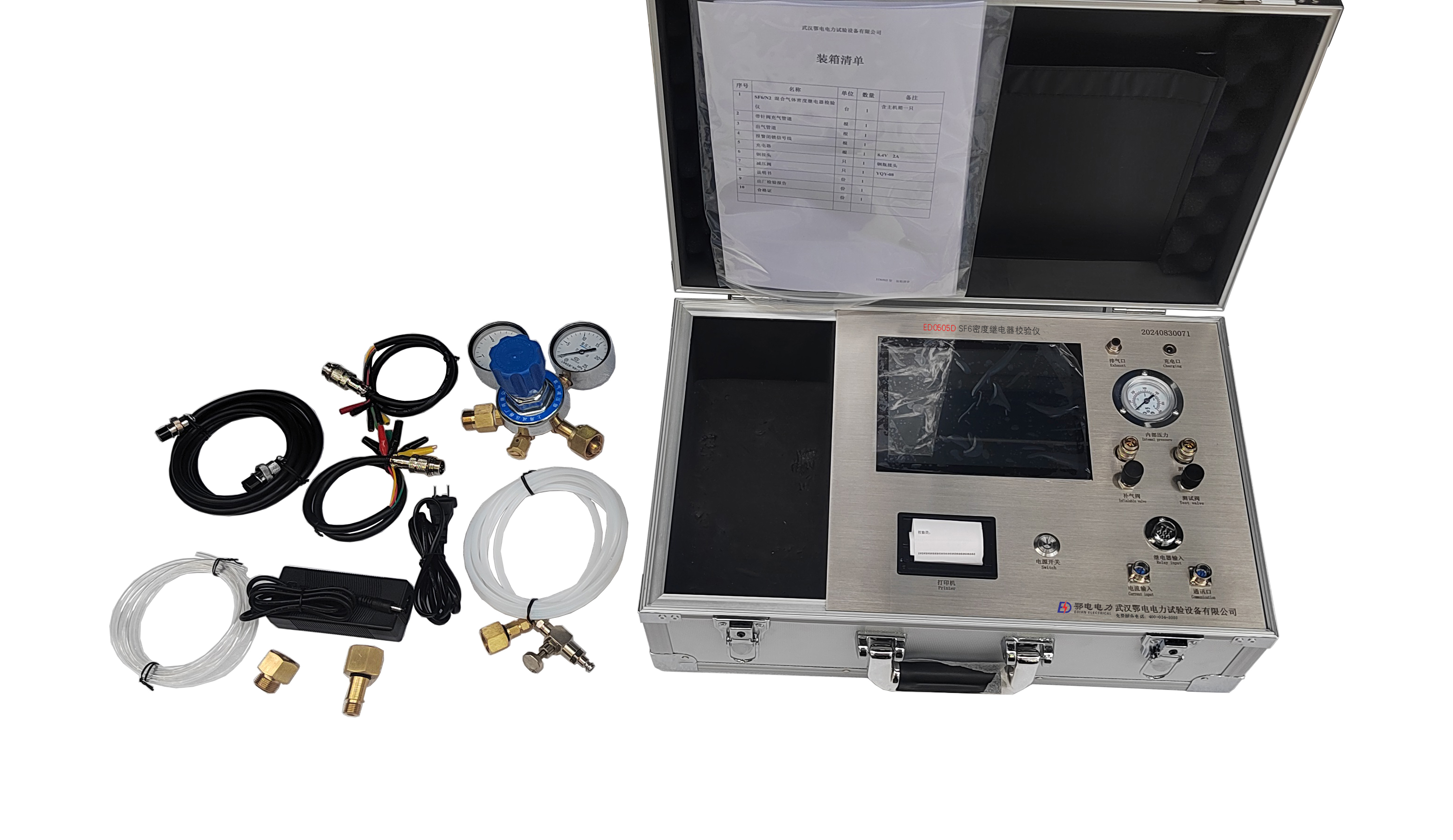

本仪器是一种智能化全自动的SF6气体密度继电器校验装置，采用单周期指令微机技术，运行速度是普通单片机的20倍。能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验，采用中断方式对密度继电器的动作进行实时捕获，测量更准确、更及时。

本仪器可在任意环境温度下对SF6气体压力进行标准换算，也可对SF6密度表、压力表进行校验。

在封闭容器中，一定温度下的SF6气体压力可代表SF6气体的密度。习惯上把20℃时SF6气体压力作为标准值。现场校验时，不同环境温度下测量的压力值都要换算成对应20℃时的压力值，用以判断SF6密度继电器的性能。

本仪器可全自动完成校验过程，中文菜单操作，使用方便、测量准确。

二、校验原理

密闭在容器中的气体压力随温度变化而变化。为了有统一标准进行比对，通常把20℃时的相对压力值作为标准值。

密度表校验时，根据压力和温度的对应关系，将所测压力转换成20℃时的等效压力值，再进行比较。

三、校验项目与方法

3.1 闭锁回复值校验

在SF6密度继电器指针为零位时，缓慢匀速充气。当继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此值即为闭锁回复值。

3.2 报警回复值校验

缓慢匀速充气，当继电器发出报警动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此值即为报警回复值。

3.3 超压回复值校验

缓慢匀速充气，当继电器发出超压信号后，开始缓慢匀速放气。当继电器超压报警信号发出时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此值即为超压回复值。

3.4 报警值校验

在环境温度下，当继电器内压力值高于报警回复值时，开始匀速缓慢放气。当继电器发出报警信号时，记录当时环境温度下的压力值，并换算成20℃时的等效压力值，此值即为报警值。

3.5 闭锁值校验

缓慢匀速放气，当继电器发出闭锁信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此值即为闭锁值。

3.6 超压值校验

缓慢匀速充气，当继电器发出超压信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此值即为超压值。

四、功能特点

高速核心处理：采用模数混合型单周期高速单片机为核心，将A/D、D/A、基准电压、模拟放大集成在单片机内部，外围电路简单，稳定性好，准确性高。

全自动校验：能对指针式和电子式密度继电器进行全自动校验，测试过程自动测量，避免人为因素产生的误差。

兼容所有继电器：1～3组接点的初始状态为任意形式（常开或常闭），可同时测量1～3组接点的响应值和恢复值，适应所有新、老式密度继电器。

大屏触摸操作：采用8.4寸超大彩色液晶显示，电容触摸操作，汉字操作界面，使用简单方便。

三值同时显示：测量时同时显示当前压力、对应20℃时的压力、环境温度，解决现场校验难题。

大容量存储：可存储1000组测量数据，永久保存不丢失，每次测量均可追溯。

数据导出与打印：可通过RS-232接口（可选配USB）将数据上传PC，自动生成专用测试表格；也可通过自带微型打印机打印现场数据和历史数据。

任意温度校验：可在任意环境温度下对常温压力表和密度表进行校验。

快速接头：管路全部采用进口快速接头，连接方便，漏气率小。

内置时钟：仪器内部具有时钟功能，可随时修正。

自校功能：长时间使用后可对仪器进行校验修正，确保校验精度。

高精度传感器：采用高精度压力传感器和磁流体技术产品。

免拆卸校验：配有多种开关过渡接头，多数开关可实现不用拆卸即可进行校验。

五、注意事项

校验过程中充气、放气须缓慢匀速进行，避免压力骤变影响测量结果。

所有校验项目均以20℃等效压力值为判定依据，仪器自动换算，无需人工计算。

仪器长时间不用时，建议定期通电运行，以保持内部元件活性。

仪器应存放于室内清洁、通风、干燥处，避免受潮和剧烈震动。

使用前请确认管路连接牢固，快速接头已锁紧，防止漏气影响精度。

仪器配有自校功能，建议定期使用自校功能进行精度验证。

如需技术支持，请联系本公司售后服务部门。
