直流高压发生器使用说明书

一、应用范围

本仪器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门，对以下高压电气设备进行直流耐压试验或直流泄漏电流试验：氧化锌避雷器、电力电缆、变压器、断路器、发电机

升压方式：手动升压

二、技术特点

采用 AIPWM 技术，对 PWM 技术的不准确线性度进行了调整，仪器精度大幅提高，纹波系数 ≤1%。

采用 AI 技术在屏幕上设定过压保护和过流保护，取代了传统数字拨盘开关只能设定电压值、不能设定电流值及存在电压飘移的问题，误差 ≤1%。

具备 0.75UDC1mA 功能按钮，专为氧化锌避雷器试验设计，精度 ≤1%。

支持任意电压、电流下计时功能，以及总时间 T1 和分段计时 T2 功能。

内置万年历和时间功能。

机箱采用便携式设计，携带方便。

全量程平滑调压，电压调节精度 ≤1%，稳定度 ≤1%，电压电流误差 ≤1%±1个字。

三、操作说明

3.1 面板操作

开机：打开电源开关（电位器必须回零位），进入屏幕。

进入功能：按面板"功能"键选择屏幕"直流高压发生器"，再按面板"启动/停止"键进入。

试验方式选择："IN"为有线实验方式，"IE"为无线方式。本机仅支持有线方式，请选择 "IN"。

电压设置："U 0~118KV"为试验电压，按试验要求设置。操作如下：

按面板"功能"键选择"U 0~118KV"

按面板"启动/停止"进入

按面板"功能"键选择需要调整的电压位数

按面板"增大/计时"进行调整（电流设置方法与电压相同）

设置完成后按面板"启动/停止"键退出设置模式

退出与启动：

返回首页：按"功能"键选择屏幕"退出"

开始实验：选择屏幕"启动"选项进入，旋转面板电位器进行升压

屏幕显示说明：

T1：实验总时间

T2：分段计时（实验过程中按面板"增大/计时"键计时某段时间，按"启动/停止"键退出分段计时）

BU：实验保护电压（最高电压）

R：绝缘电阻值，供参考使用

氧化锌避雷器试验：电流升到 1mA 后，按面板 "0.75UDC1mA 存储" 键，电压自动降到 75% 并显示泄漏电流。实验完成后按该键保存数据。退出按"启动/停止"即可。

3.2 时钟设置

按面板"功能"键选择屏幕"时钟设置"，按"启动/停止"进入进行设置（设置方式与电压设置相同）。完成后选择屏幕"退出"。

3.3 数据查看

按"功能"键选择屏幕"查看"进入，选择需要查看的页码，按"启动/停止"键进入查看。本机最高可储存 255 条实验数据。

3.4 参数设置

选择屏幕"设置"进入页面，各参数含义如下：

U：最高电压（保护电压）

I：最高电流（泄漏电流）

T：最高连续工作时间

TMOA、TPOW：出厂程序设置（无需改动）

TZGF-B：氧化锌避雷器实验停留时间（如 005 为停留 5 秒，最高 999 秒）

四、倍压筒说明

使用前检查连接电缆无断路、短路，倍压筒无凝露现象。

将倍压筒与控制箱用五芯电缆连接，两者必须保持足够距离。

用不小于 2.5mm² 的铜线将被试品、倍压筒、控制箱三者可靠接地（一点接地，严禁串联）。

倍压筒高压输出端经微安表与被试品连接。

到达设定时间后仪器自动切断输出并报警。如需终止试验，按停止键或关掉电源。

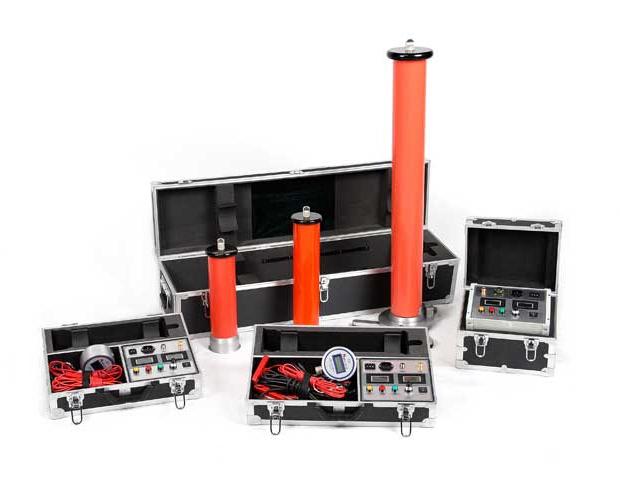

倍压筒结构说明：

底盘侧面有五芯插座，用于连接控制箱电缆。

底盘侧面有铜接线柱，用于连接地线。

附带的高压屏蔽电流表为数显微安表，表顶端插孔用于连接被试品，同时作为电源开关。不用时请拔掉插头（自动关闭电源）。

换电池时旋下后盖，换好后旋紧，9V 电池塑料封皮不能去掉。

注意：微安表输出线有 2 条——1 条用于氧化锌避雷器在开关柜体内试验时防止高压对柜体放电；1 条用于普通试验。请按标记使用。

五、操作步骤

5.1 使用前准备

检查直流高压发生器完好性，联接电缆无断路、短路，设备无破裂等损坏。

将倍压筒从机箱中取出，放置到合适的安全位置，分别联接好电源线、电缆线和接地线。

保护接地线、工作接地线、放电棒接地线均单独接到试品地线上（一点接地），严禁串联，应使用专用接地线。

5.2 测量方法

方法一：一般测量

接好线后，先将联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流 I'，然后接上试品升到试验电压读取总电流 I1。

试品泄漏电流：I0 = I1 － I'

方法二：精密测量

在高压侧串入 GL 型高压微安表。微安表必须有金属屏蔽，采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端屏蔽紧密联接。如需排除试品表面泄漏电流影响，可在试品高电位端用裸金属软线紧密绕几圈后与高压引线屏蔽相联接。

方法三：底部测量（适用于接地端可分开的试品）

对氧化锌、磁吹避雷器等，可在试品底部（地电位侧）串入电流表测量。必须使用屏蔽线。如需排除表面泄漏电流影响，可用软裸铜线在试品地电位端绕几圈并与屏蔽线屏蔽相联接。

5.3 试验结束

将调压电位器逆时针回到零。

关闭电源开关。

放电操作：

氧化锌避雷器等小电容试品：通过倍压筒内部测压电阻放电即可。

电缆等大电容试品：待电压自放电至试验电压的 20% 以下，再用配套放电棒放电。

待试品充分放电并挂好接地线后，方可拆除高压引线和更换接线。

5.4 故障处理

现象：关闭电源开关后，面板指示灯均不亮。

处理步骤：

将调压电位器退回零位。

等待一分钟，待机内低压电容器充分放电。

重新打开电源开关。

进行空载试验查明情况后再升压。

空载升压时请将倍压筒水晶螺帽拧紧，防止泄漏。

注意：试验完毕务必先回零再关电源。大电容试品必须充分放电后才能拆线，操作时注意人身安全。
