智能台区用户识别仪使用说明书

一、概述

本仪器是完全满足台区用户识别、相别属性识别需求的新一代高可靠性识别工具，基于工频过零通讯专利技术，具有极强的抗干扰性和点对点通信能力，通信距离远。

主要应用于配电网的台区普查、台区承包、用电稽查、生产调度和运维检修等多个领域。

参考标准：DL/T962-2005

产品别称：智能台区用户识别仪、智能台区用户检测仪、台区用户识别仪

二、产品特征

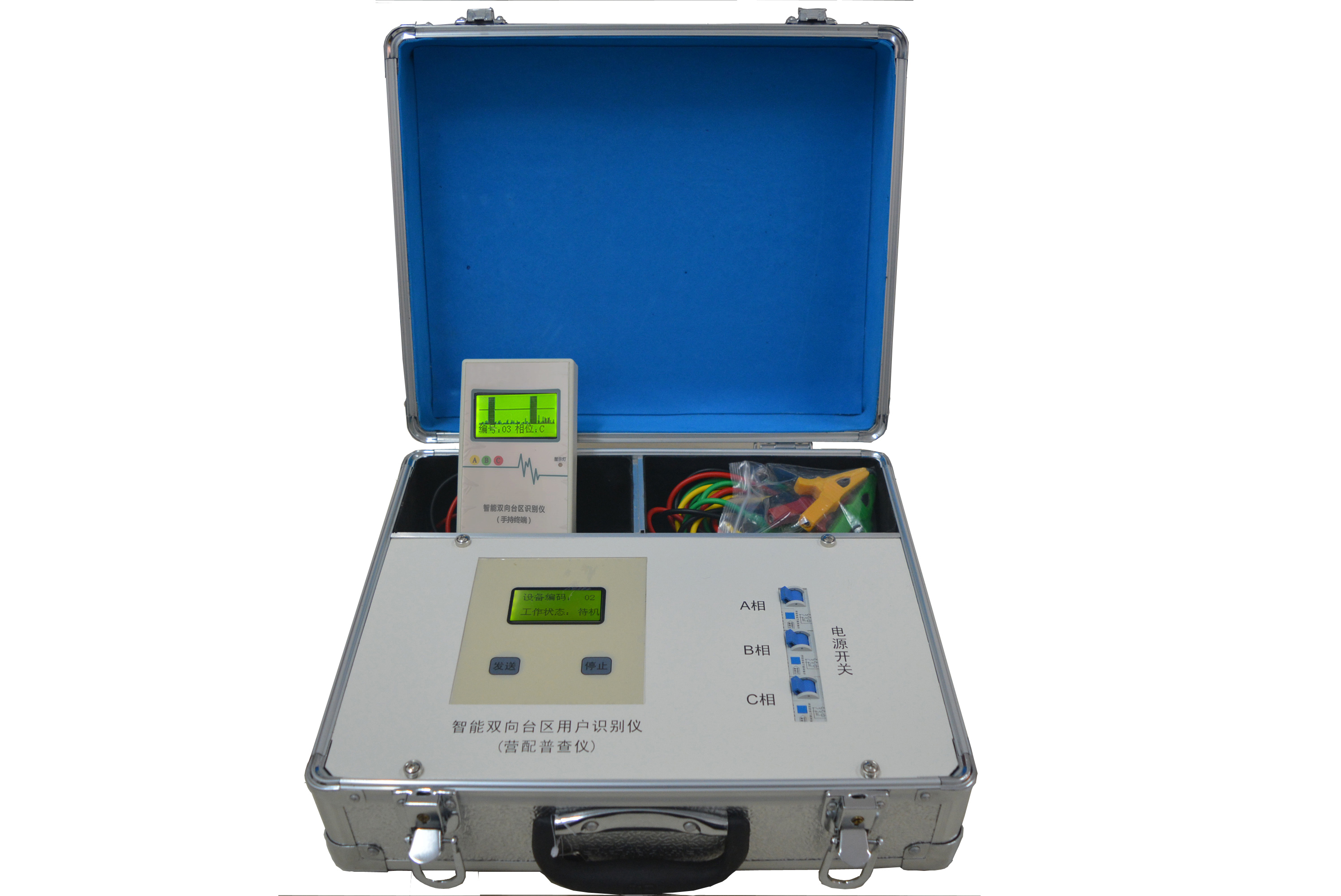

采用铝合金便携式一体化箱体设计，机械性能和防腐性能良好，整机重量轻，终端可放置在主机箱体内，非常适合现场携带和使用。

终端和主机均采用大屏幕点阵液晶显示屏，全部简体中文显示，操作直观，带背景灯，方便在光线暗处使用。

终端和主机灵活配置，没有绑定关系，配置时不需要重新设置。主机编号可通过键盘灵活更改，从而实现复杂条件下多台配变供电区域的用户识别。

主机具有真正的电源防误接保护功能，当220V电源被误接380V时，仪器会快速自动切断电路，保护仪器和操作人员安全。

终端有等待倒计时提示功能和声音提示（接收到信号后），非常方便使用。

相较于基于FSK载波通讯技术的产品，本产品具有信噪比高、信号强、信息识别准确的特点。与同类产品相比，具有识别速度快、无共高压串线、共电缆沟串线、共零线串线，显示直观、操作简单等特点。

三、技术参数

电气参数

额定电压：3×220V

额定频率：50Hz

电源电压：交流220V，偏差 -5% ～ +20%

功耗：发送器 ≤6W，手持终端 ≤2W

环境参数

标准工作温度：-30℃ ～ +55℃

相对湿度：≤75%

识别性能

识别准确率：100%

通信距离：> 2km

外观参数

总重量：5.8Kg

主机外形尺寸：340×270×125mm

终端外形尺寸：142×82×40mm

四、使用说明

4.1 开机与配置

主机和终端均为独立配置，无绑定关系，开机即可使用，无需重新设置。

主机编号可通过键盘灵活更改，以适应多台配变供电区域的识别需求。

4.2 操作要点

主机屏幕和终端屏幕均为中文点阵液晶显示，带背景灯，操作直观。

终端在等待信号时有倒计时提示和声音提示，接收到信号后发出声音报警。

操作时注意电源电压，主机具备防误接保护，误接380V会自动切断电路。

注意：本产品识别准确率为100%，但使用时仍需确认终端与主机的通信连接正常。通信距离超过2km时信号可能衰减，建议在有效范围内操作。
