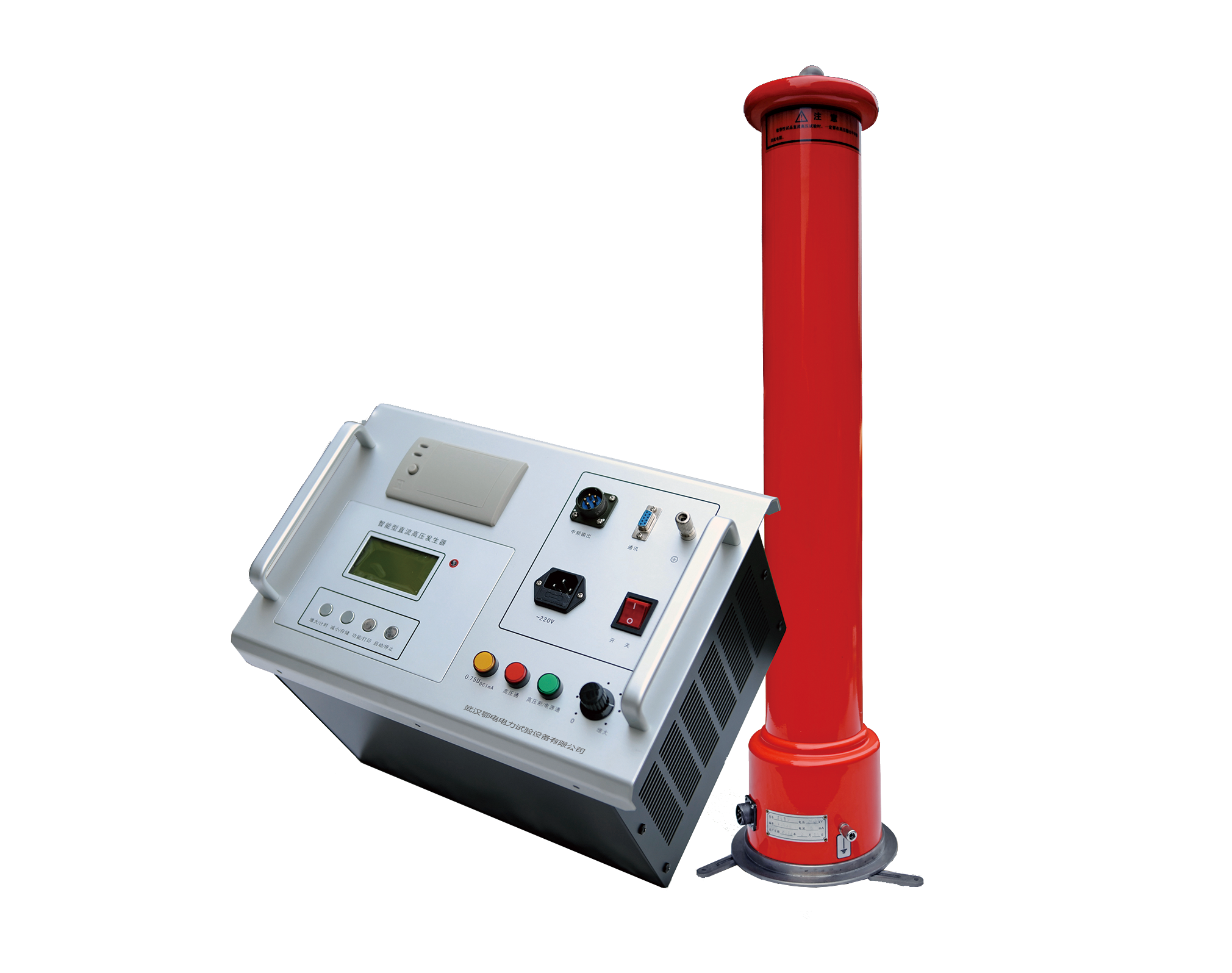

轻便型直流高压发生器产品说明

一、应用范围

轻便型直流高压发生器，广泛适配电力部门、工矿、冶金、钢铁等企业动力部门，可完成氧化锌避雷器、电力电缆、变压器、断路器、发电机等各类高压电气设备的直流耐压试验、直流泄漏电流试验，是高压绝缘检测场景的核心专用设备。

二、核心技术特点

采用国际通用型标准机箱，支持立、卧两种放置方式，适配不同试验现场的空间摆放需求。

搭载中频倍压电路，应用成熟的PWM脉宽调制技术，搭配大功率IGBT核心器件，整机运行效率高、输出性能稳定。

引入电压大反馈控制机制，输出电压稳定度优异，纹波系数≤1%，远优于行业常规设备指标。

支持全量程平滑调压，电压调节细度表现优异，调节精度≤0.5%，长期运行稳定度≤1%，电压、电流整体测量误差控制在1%±1个字范围内，测试数据精准可靠。

配置升压电位器，支持零起升压，完全符合高压试验从零开始升压的安全规范要求。

专属设置0.75UDC1mA功能按钮，一键即可完成氧化锌避雷器专项试验，该档位测量精度≤1%，大幅简化避雷器测试操作流程。

过压保护采用直观的拔码方式设定，参数设置一目了然，过压保护动作误差控制在±1%范围内，保护触发精准可靠。

三、面板功能说明

数显电流表‌：数字直显直流高压回路的实时输出电流，读数直观无视觉误差。

数显电压表‌：数字直显直流高压回路的实时输出电压，同步展示当前试验电压数值。

黄色带灯按钮‌：仅在红灯点亮的高压接通状态下生效，按下后黄灯点亮，输出高压自动降至当前值的0.75倍，且该状态可稳定保持1分钟，专为氧化锌避雷器快速测量0.75UDC-1mA设计；按下绿色按钮后，红灯、黄灯同步熄灭，高压切断并自动退出0.75倍输出状态。

红色带灯按钮‌：高压接通控制按钮，同时作为高压运行状态指示灯。在绿灯常亮的待机状态下，将电压调节电位器完全回零后按下该按钮，红灯点亮、绿灯熄灭，代表高压回路正式接通，此时可正常开展升压操作；若按下按钮后红灯亮、绿灯仍保持点亮，松开按钮后红灯直接熄灭，说明机内保护电路已触发，需立即关机检查过压整定拨盘开关设置是否小于满量程的5%，排查其他潜在故障后再重新开机。

绿色带灯按钮‌：绿灯常亮代表设备电源已接通、高压回路处于断开的安全待机状态；在红灯点亮的高压运行状态下按下该按钮，红灯熄灭、绿灯点亮，高压回路直接切断，快速终止试验。

电源开关‌：向右按下开关，整机电源接通，绿灯点亮；反向按下则切断整机电源，设备完全断电。

过压整定拨盘开关‌：用于自定义设定过电压保护动作阈值，整定覆盖范围为0.05~1.2倍设备额定电压，拨盘开关直接显示的数值单位为kV，设置操作无需换算。

电压调节电位器‌：采用多圈精密电位器，顺时针旋转为升压，逆时针旋转为降压；该电位器自带电子零位保护功能，升压前必须将其完全回零，否则高压回路无法正常接通。

电源输入插座‌：将设备配套的专用电源线接入该插座，适配AC220V±10%的市电输入，插座内部内置专用保险管，实现输入侧过流保护。

接地端子‌：该端子需与倍压筒接地端子、被试品接地端可靠连接为同一点后，再统一接入现场接地网，避免多点接地引入电位差影响测试精度。

中频及测量电缆快速联接插座‌：用于控制机箱与倍压部分的信号、供电连接，插接时将电缆插头对准插座直接推进到位即可锁止；拆线时先将电缆插头外侧的卡圈向后拉动，稍用力即可拔出插头，操作便捷无卡顿。

四、现场操作说明

试验前先检查连接电缆无断路、短路问题，确认倍压筒内部无凝露、无受潮痕迹；使用配套七芯电缆将倍压筒与控制箱可靠连接，倍压筒与控制箱之间需保持足够的安全距离，避免高压对控制箱产生放电干扰。

使用截面积不小于2.5mm²的多股铜线，将被试品、倍压筒、控制箱三者的接地端可靠连接为同一点后，再接入现场接地网；倍压筒高压输出端经配套微安表与被试品高压端连接，接线完成后确认所有接头牢固无松动。

接通设备电源开关，整机预热5分钟，提前设定好本次试验所需的过流、过压保护阈值，将升压电位器沿逆时针方向完全旋转回零位。

确认所有接线无误后，按下高压接通按钮，高压指示灯点亮后，沿顺时针方向缓慢调节升压电位器升压，全程同步注视电流表、电压表的实时数值，直至升至试验要求的目标电压/电流值，开始计时开展耐压试验，到达设定耐压时长后设备会自动切断高压输出并触发报警。

试验过程中如需快速切换至当前电压的0.75倍档位，直接按下0.75U专用按键，输出电压会自动降至当前值的75%，无需手动回调升压电位器；设备带负载状态下按下75%按键后，必须先按下复位键才能让75%按键弹起，严禁直接强制回弹按键，避免损坏设备内部电路。

试验过程中如需提前终止试验，直接按下绿色停止按钮，或直接关闭整机电源，即可快速切断高压输出，保障试验安全。

五、选型参考要点

核心参数匹配‌

优先确认实际试验场景的最高需求电压、最大测试电流，所选设备的额定输出电压需比目标试验电压预留10%~20%的冗余量，避免长期满负荷运行加速设备老化。同时重点关注输出纹波系数、电压稳定度指标，优先选择纹波≤1%的机型，保障泄漏电流测试数据的精准度。

场景适配选型‌

针对氧化锌避雷器专项测试，优先选择自带0.75UDC1mA一键功能的机型，可大幅简化测试流程；针对长距离电力电缆的直流耐压试验，需额外确认设备带载能力，避免长电缆的容性负载导致输出电压出现大幅波动。

硬件配置筛选‌

优先选用搭载进口IGBT功率器件的机型，核心部件的可靠性和使用寿命远高于国产普通器件；确认过压保护采用拨码设定结构，相比传统电位器调节的机型，参数设置更直观，不易出现误操作。

配套与售后考量‌

配套的分压器、专用测试线、放电棒等附件预算建议占主设备采购总价的15%~20%，避免因配套件质量不达标影响整体测试安全性；优先选择可提供12个月上门校准、48小时内技术响应的供应商，降低后续运维成本。

六、现场安全操作注意事项

试验前安全核查‌

试验区域必须设置硬质安全围栏，悬挂明显的“高压试验，无关人员禁止入内”警示标识，安排专人值守防止无关人员误入；试验前确认现场接地网接地电阻≤4Ω，所有接地连接点无锈蚀、无松动，禁止使用单股细铜线作为接地引线。

接线安全规范‌

严格按照“先接接地端、后接高压端”的顺序接线，所有人员确认撤离到安全距离外，方可通电升压；高压测试线全程悬空布置，禁止贴近地面、墙面或金属构架，避免产生杂散电流影响泄漏电流测试结果。

升压过程管控‌

升压操作必须匀速缓慢进行，严禁快速猛调升压电位器；试验过程中操作人员全程站在绝缘垫上，身体不得触碰设备金属外壳，时刻关注电压、电流数值变化，一旦出现击穿、闪络征兆，立即快速回零降压并切断电源。

试验后放电操作‌

试验完成后先将电压完全回零，切断设备电源，必须先使用专用放电棒对被试品进行多次充分放电，大容量容性试品（如电力电缆）的放电时间不得少于3分钟，确认残余电压完全释放后，方可拆除试验接线，严禁直接徒手触碰被试品。

特殊工况防护‌

现场环境湿度超过85%时禁止开展高压试验，避免设备内部出现凝露引发沿面放电；多台设备并联扩容输出时，所有设备必须接入同一组供电回路，保证输出同步性，防止出现环流损坏功率器件。
