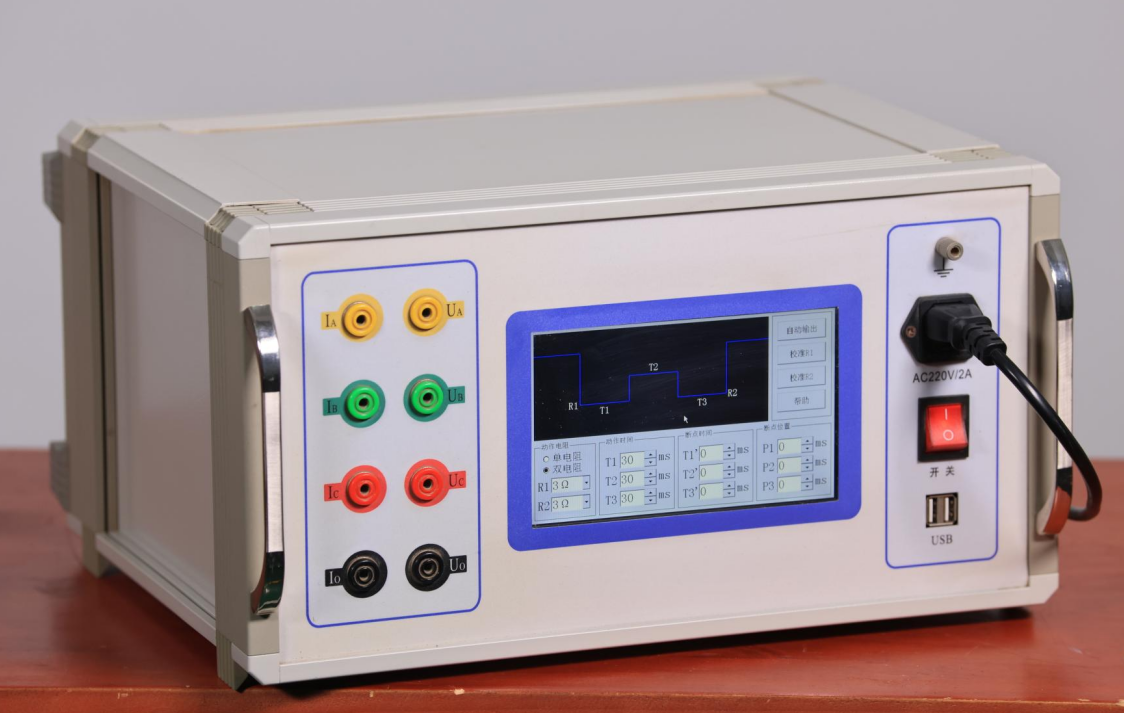

电力有载开关参数测试仪校验装置产品说明

一、产品简介

本装置是专为变压器有载分接开关测试仪打造的高准确度专用校验设备，由多只低温度系数、低分布参数的功率型精密实物标准电阻，搭配超低导通电阻的功率型场效应管组成电阻切换网络，配合核心控制器完成全流程控制。

装置模拟的过渡电阻准确度优于100mΩ，模拟的过渡时间准确度优于100μs，可对变压器有载分接开关测试仪的过渡电阻、过渡时间测量功能实现高准确度“同步校验”，为该类仪器的量值溯源、定期检定提供可靠的技术支撑，填补了行业内高精度同步校验的技术空白。

二、产品核心特性

覆盖全维度校验功能，可完成有载分接开关测试仪的过渡电阻、过渡时间、三相同期性、纹波系数、分离角五大核心项目的校验工作，适配各类主流型号的有载分接开关测试仪检定需求。

依托Power MOSFET核心器件，创新性实现了过渡电阻实物标准与过渡时间标准的“同步产生”，从底层技术架构上保障了校验数据的同步性与准确性。

经法定计量检定机构校准验证，装置所有性能参数均达到设计指标，整体技术水平处于国内领先地位，完全满足电力行业DL/T相关检定规程的精度要求。

三、核心技术参数

配置‌三路独立模拟电阻通道‌，可同步模拟三相有载分接开关的动作工况，适配三相测试仪的同步校验需求。

负载电阻可编程范围分三档适配不同电流场景：

负载电流小于1A时：电阻调节范围1~50Ω

负载电流小于2A时：电阻调节范围1~25Ω

负载电流小于3A时：电阻调节范围1~15Ω

负载电阻整体精度可达±(0.5%+0.05Ω)，远高于常规校验装置的精度等级。

动态电阻切换性能优异，完成10Ω阻值变化的响应时间小于100μS，可精准模拟分接开关动作过程中的电阻突变过程。

过渡时间覆盖范围1mS~15000mS，可覆盖几乎所有型号有载分接开关的动作时长区间。

过渡时间测量精度高达0.0002%，时间量值的准确度处于行业顶尖水平。

四、现场规范操作步骤

开机前准备‌

检查装置外观无磕碰、接线端子无松动，确认存放环境无凝露；使用不小于2.5mm²的多股铜线将装置接地端子与现场可靠接地网连接，避免静电干扰影响校验精度。

接线与预热‌

用专用测试线将被校有载分接开关测试仪与本装置的对应通道可靠连接，确认所有接头牢固无虚接；接通AC220V电源，开机预热15分钟，让内部精密电阻、功率器件进入热稳定状态。

参数设置‌

根据被校仪器的量程规格，在操作界面设定对应的过渡电阻、过渡时间标准值，确认通道数量、负载电流档位与被校设备匹配，完成参数预校验。

同步校验执行‌

启动校验程序，装置同步输出标准过渡电阻与过渡时间信号，被校设备同步采集测量数据，系统自动对比标准值与实测值，生成误差计算结果。

试验收尾‌

校验完成后先将装置输出复位，依次关闭被校设备、本装置电源，拆除测试线，整理设备后妥善存放，导出校验数据生成正式校验记录。

五、计量送检注意事项

送检前需将装置表面灰尘清理干净，检查所有测试线、接头无破损，配套的专用电源线、说明书、出厂校准证书需随主机一同送检，避免附件缺失影响计量检定流程。

送检周期严格控制在12个月以内，若装置出现过剧烈磕碰、长时间高温高湿存放、内部器件更换等情况，需提前送检重新校准，确保量值溯源连续有效。

运输过程中必须使用原厂定制的防震包装箱，内部填充缓冲防护材料，避免运输途中的剧烈震动导致内部精密标准电阻移位、功率器件引脚松动，影响装置精度。

优先选择具备电力行业计量资质、覆盖本装置全参数校准能力的法定计量机构，确认其可出具包含过渡电阻、过渡时间、三相同期性等全项目的正式检定证书，保障校验结果具备法律效力。
