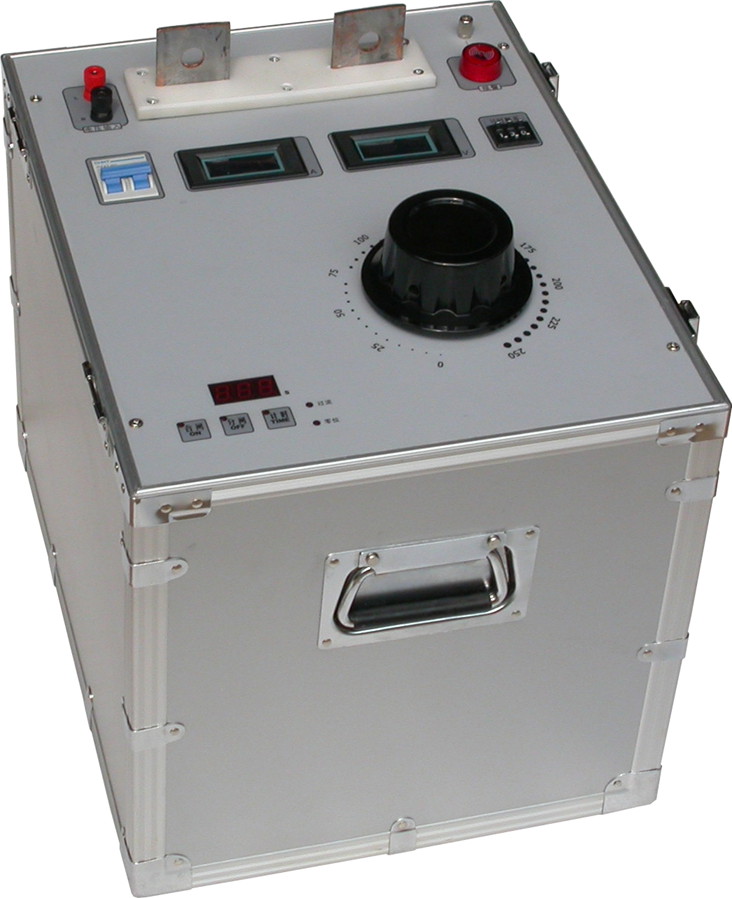

一体式数显大电流发生器产品说明

一、产品概述

一体式数显大电流发生器，是专为电力部门、工矿企业的电气设备试验场景研发的专用设备，可完成各类开关、电流互感器及其他电器设备的电流负载试验、温升试验。整机采用一体化集成结构，体积紧凑、重量可控，支持输出电流无极调节，电流上升过程平稳顺滑，适配大跨度负载变化场景；搭载0.5级高精度互感器搭配数字显示模块，具备外观美观、运行可靠、操作简便、安全防护完善的特点，是工矿企业开展升流、温升试验的理想专用设备。

二、核心技术参数

调压器额定容量：‌5KVA‌

升流器额定容量：‌5KVA‌

升流器额定输入电压：‌220V‌

升流器额定输出电流：‌0~1000A‌

升流器额定输出电压：‌5V‌

阻抗电压：‌<8%‌

空载电流：‌<6%‌

结构形式：‌一体式集成结构‌

三、适用使用环境

工作电源：适配标准AC220V市电输入

允许工作环境温度区间：‌-10℃~40℃‌

存放与使用场景要求：设备周边不得存在严重影响变压器绝缘的气体、蒸汽、化学沉积、灰尘、污垢及各类爆炸性介质，避免绝缘性能被破坏引发安全隐患。

四、标准使用操作流程

开机前确认仪器接地端子完成可靠接地，接地电阻满足安全规范要求。

接通AC220V工作电源，打开设备电源开关，确认工作指示灯正常点亮，此时升流器处于待机状态，等待升流操作。

顺时针匀速缓慢旋转调压器旋钮，同步关注操作面板上的电流数显数值，逐步调整至试验所需的目标大电流，禁止快速猛调旋钮。

试验全程实时关注设备运行状态，一旦发现异响、过热、电流异常跳变等不正常现象，第一时间切断电源，排查故障隐患后才可重新开展试验。

试验完成后，必须先将调压器完全逆时针旋转回零位，按下空气开关切断设备输出，再断开整机工作电源，最后拆除试验接线，全程严格按断电顺序操作保障作业安全。

五、关键安全与维护注意事项

新设备首次投用、长期闲置后重新启用前，需使用1500V兆欧表测量线圈之间、线圈对地的绝缘电阻，确认绝缘电阻不低于0.5MΩ才可开机使用。

升流变压器本体、操作控制台的接地端必须分别完成可靠接地，杜绝接地失效引发的触电风险。

升流操作全程保持缓慢匀速，设备搬运过程中避免剧烈震动，防止内部绕组移位、接线松动。

定期检查调压器与电刷的接触表面，视积污情况用蘸取90%浓度酒精的棉纱擦拭清洁，避免接触不良引发打火。

设备长期存放需放置在清洁、通风、干燥的室内环境，避免受潮导致绝缘性能下降。
