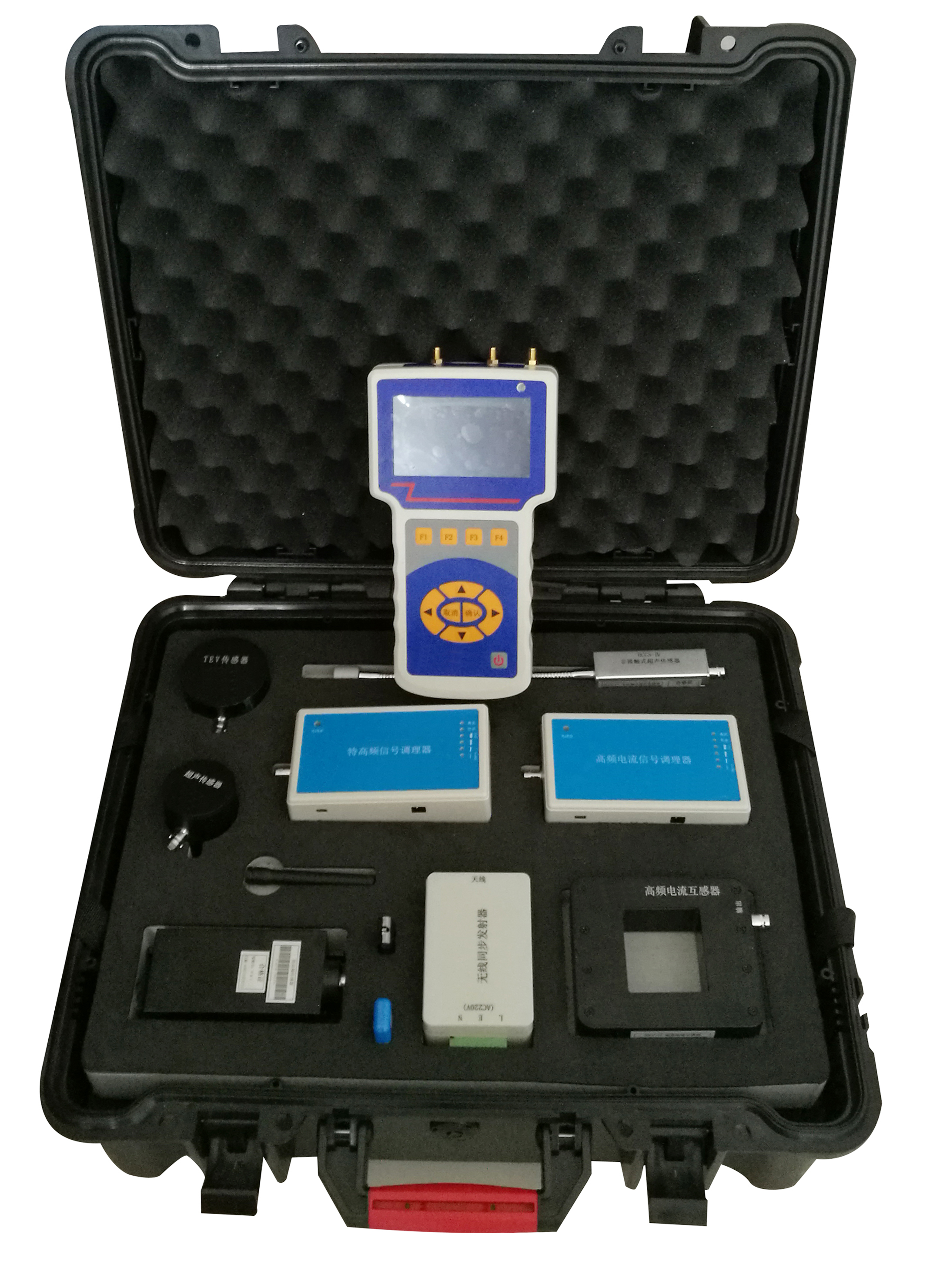

多功能局部放电巡检仪使用说明书

本仪器由公司研发，是一款手持便携式局放专用检测设备，融合暂态地电压、超声波、特高频、高频电流四大主流检测技术，可精准捕捉高压电力设备内部的局部放电脉冲信号，通过多维度图谱分析判断绝缘隐患，全程无需设备停电，完全不影响高压设备的正常运行，是变电站现场带电巡检的核心专用仪器。

一、产品概述

局部放电是电力设备绝缘劣化的早期典型特征，放电发生时会同步产生光、声、电气振动等一系列物理与化学变化，这些特征信号是判断设备内部绝缘状态的核心依据。当GIS、开关柜、变压器、电力电缆等高压电气设备内部出现潜伏性绝缘缺陷时，会率先触发局部放电现象，若未及时发现干预，极易逐步发展为绝缘击穿引发重大电力事故。

多功能局部放电巡检仪依托四大成熟检测技术，可实时读取局放信号幅值、展示原始波形，支持二维、三维图谱的本地存储与后续导出分析，能直观完成局放强度评估。仪器支持多周期信号连续观测、放电频率自动识别，搭配多模式交叉分析功能，可精准定位故障位置、判断缺陷类型，测量技术处于国内外领先水平，广泛适配各类高压电力设备的现场带电巡检场景。

二、执行标准

本仪器严格遵循国内电力行业权威检测标准研发生产，所有测量结果均符合规范要求：

GB/T 7354《局部放电测量》

DL/T 417《电力设备局部放电现场测量导则》

GB/T 16927.1《高电压试验技术 第一部分：一般试验要求》

GB/T 16927.2《高电压试验技术 第二部分：测量系统》

GB/T 16927.3《高电压试验技术 第三部分：现场试验的定义及要求》

三、四大核心检测技术原理

3.1 暂态地电压（TEV）检测原理

当配电设备内部发生局部放电时，带电离子会从带电体快速向接地的金属柜体迁移，形成沿柜体内表面传播的电流行波，受集肤效应影响，行波不会直接穿透完整的金属柜体。当行波遇到柜体的金属接缝、绝缘观察窗等不连续位置时，会转移到柜体金属外表面，以电磁波形式向外传播，在柜体表面形成可被捕捉的暂态地电压信号。

本仪器配套的TEV传感器采用RF耦合电容式结构，外壳兼具绝缘防护与电磁屏蔽功能，可直接贴合在开关柜外壁感应高频脉冲电流信号，无需接触高压带电部位，即可完成局放信号的非侵入式检测。

3.2 超声波（US）检测原理

局部放电发生前，放电点周围的电场力、介质机械应力与粒子作用力处于相对平衡状态；放电触发时，电荷的快速释放与迁移会瞬间打破平衡，引发周围介质粒子产生震荡性机械运动，向外辐射声波与振动信号。

超声波传感器直接贴合在设备腔体的外壁，即可捕捉到局放产生的超声振动信号。该检测方式与设备电气回路完全隔离，不受电气类信号干扰，仅易受环境机械振动与背景噪声影响。虽然超声信号在绝缘介质中衰减较快，检测覆盖范围有限，但具备极高的空间定位精度，可精准锁定局放缺陷的具体位置。局放产生的声波频谱覆盖几十Hz到数MHz，其中高于20kHz的人耳不可听频段，正是本仪器超声波传感器的核心检测区间，通过测量超声信号的声压幅值，即可精准评估局放的强弱程度。

3.3 特高频（UHF）检测原理

电力设备内部绝缘介质的击穿场强极高，局部放电在极小范围内发生时，会产生上升沿小于1ns的极陡脉冲电流，同步激发频率高达数GHz的超高频电磁波。

本仪器的特高频检测模块通过UHF传感器，捕捉300MHz~3GHz频段内的局放电磁波信号，获取局部放电的完整特征信息。由于现场常见的电晕干扰信号几乎全部集中在300MHz以下频段，特高频检测法可从频段层面直接避开绝大多数现场干扰，具备极高的检测灵敏度与抗干扰能力，可高效完成局放带电检测、空间定位与缺陷类型识别。根据现场设备结构差异，可灵活选用内置式或外置式UHF传感器开展检测。

3.4 高频电流互感器（HFCT）检测原理

高频电流检测依托脉冲电流法原理，几乎所有高压电气设备的高低压侧与接地回路都存在分布电容，当设备内部高场强区域发生局部放电时，放电脉冲信号会通过分布电容耦合到接地回路，沿接地线流入大地。

将本仪器配套的HFCT互感器套接在设备的接地线上，即可非侵入式捕捉局放产生的脉冲电流信号，获取被检测设备的局部放电特征信息。该检测方式无需设备停电，操作简单安全，广泛适配电缆、变压器、电抗器、GIS、开关柜等各类中高压设备的局放检测场景。
