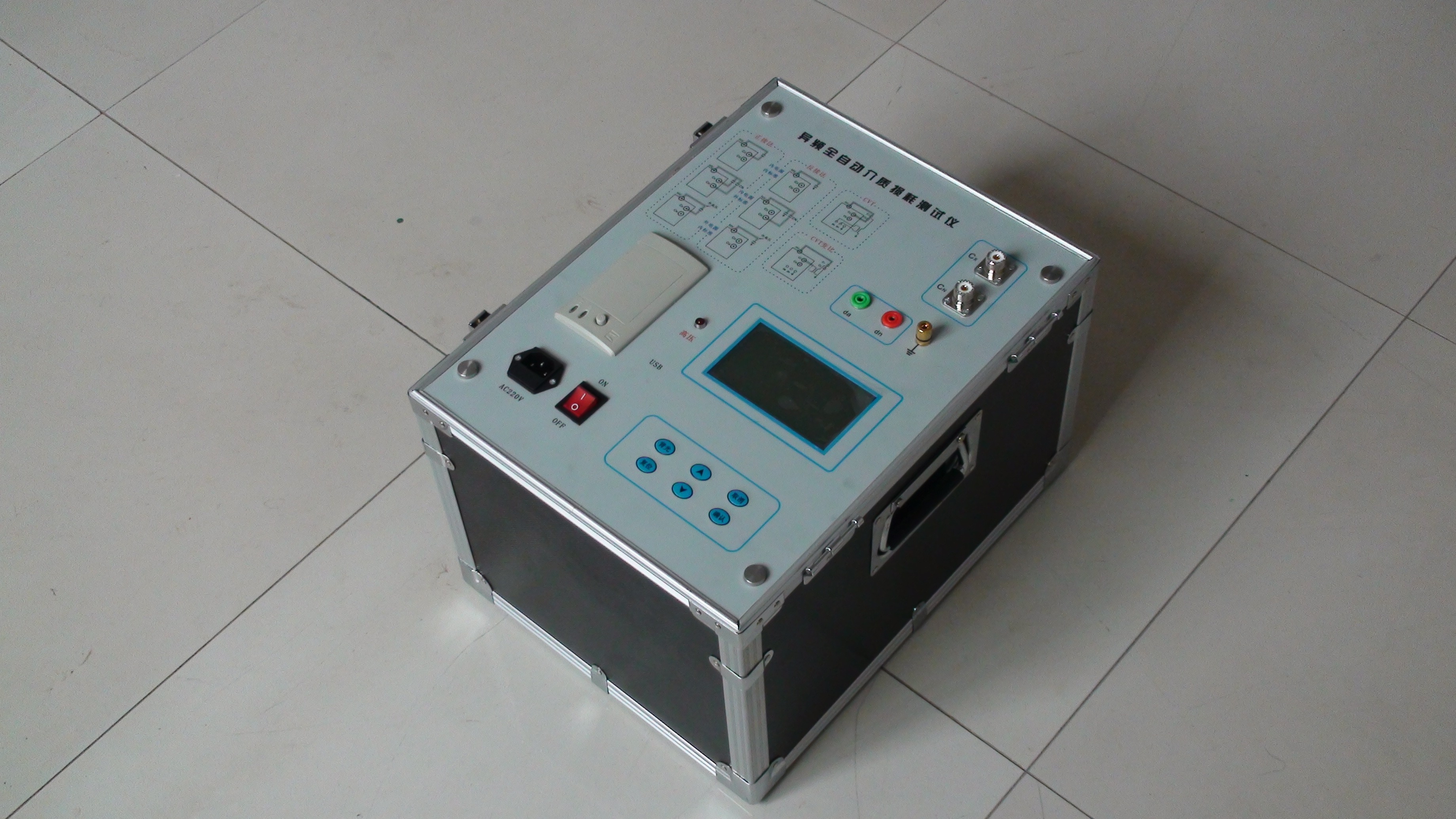

抗干扰介质损耗测试仪技术手册

本手册针对该款符合多项国标行标的抗干扰介质损耗测试仪编制，覆盖产品基础定义、合规标准、核心参数、功能特点、适用场景、操作规范与配套附件全维度内容，适配发电厂、变电站等强电磁干扰场景下的高压设备绝缘检测需求。

一、产品基础定义与合规标准

该设备也常被称为抗干扰介损测试仪、全自动介质损耗测试仪、变频抗干扰介损测试仪，是面向电力场景研发的高精度检测设备，可全自动完成各类高压电力设备的介损正切值与电容量测量，依托变频技术滤除现场工频干扰，在变电站强电场环境下仍能保障数据精准稳定。

设备严格遵循现行权威标准：‌DL/T 962-2005、DL/T 1154-2012、GB/T 1409-2006、JJF 1095-2002‌，检测流程与输出数据完全符合电力试验规程要求，可直接用于工程交接、预试的报告归档。

二、核心功能特点

强抗干扰能力‌：采用专属变频技术，从底层滤除现场工频电磁干扰，在变电站、厂区等复杂强电场环境下仍能实现精准测量，数据无漂移。

全自动智能操作‌：搭载全中文操作菜单，由微机自动完成全部测量流程，无需人工手动调谐、读数与计算，大幅降低操作门槛与人为误差。

多场景适配‌：除发电厂、变电站现场作业外，同样适配车间、试验室、科研单位的高压电器设备tgδ与电容量检测需求。

全接线模式覆盖‌：支持正接法、反接法两种主流测量模式，可分别对不接地、直接接地的高压试品完成检测，还能精准测量电容式电压互感器的tgδ以及主电容C1、C2的电容量。

安全防护完善‌：内置高压升压变压器，配套过零合闸、防雷击等多重安全保护机制，试验过程可输出0.5kV~10kV多档位高压，操作流程简单安全。

三、完整技术参数

高压输出：0.5~10kV，每档递增500V共10档，额定容量1500VA

测量精度：tgδ为±(读数×1.0%+0.04%)；Cx为±(读数×1.0%+5pF)

分辨率：tgδ为0.01%；Cx为1pF

测量范围：tgδ覆盖0.1%~50%；Cx覆盖3pF~60000pF，其中10kV下Cx≤30000pF，5kV下Cx≤60000pF

供电电源：AC 220V±10%，50±1Hz

谐波适应能力：≤3%

使用环境：温度-15℃~50℃，相对湿度＜80%

整机尺寸：460×335×340mm³

整机重量：30kg

四、典型适用场景

设备可广泛适配多类行业场景：发电厂、变电站的高压设备年度预试与状态评估，互感器制造厂家的出厂校验，电力检修部门的现场故障排查，电力工程的交接试验，同时也能满足试验室、科研院所的相关绝缘检测研究需求，可覆盖变压器、互感器、高压套管、电力电容器等几乎所有常规高压绝缘设备的介损检测。
