真空度测试仪使用说明书

本仪器是依据电力行业标准JB 8733-1998《3.6~40.5kV交流高压开关用真空灭弧室》研发的专用检测设备，在原有产品基础上迭代升级，具备更高测试精度、更稳定运行表现与更完善的智能化功能，是真空灭弧室生产、运维环节的强制必检设备。针对传统工频耐压法仅能识别严重劣化灭弧室的痛点，本仪器采用磁控放电原理，可精准捕捉10⁻²~10⁻¹Pa区间的早期真空度劣化隐患，无需拆卸灭弧室即可完成现场检测，广泛适配电力、钢铁、石化、煤炭、铁路等全行业的真空开关运维场景。

一、产品合规背景

根据全国高压开关设备标准化技术委员会发布的行业标准要求，“真空灭弧室内部气体压力测量及允许储存期检查”是真空灭弧室生产、使用单位的强制必检项目，标准明确规定合格灭弧室的允许储存期为20年，内部气体压力必须低于6.6×10⁻²Pa。

灭弧室允许储存期的标准检测方法为：使用本仪器首次测量灭弧室内部真空度得到数值P₁(Pa)，静置不少于7天后再次测量得到数值P₂(Pa)，通过两次测量数据即可计算出该灭弧室的剩余允许储存期，为设备全生命周期管理提供量化依据。

二、核心测试原理

本仪器依托优化后的磁控放电法实现非拆卸式检测：将被测真空灭弧室的两个触头拉开至标准开距，向灭弧室施加脉冲高压；将配套的新型励磁线圈从侧面包裹住灭弧室外侧，向线圈同步施加磁场电压，在灭弧室内部生成与高压脉冲完全同步的脉冲磁场。

在强电场与同步脉冲磁场的共同作用下，灭弧室内的电子会沿螺旋轨迹运动，过程中与内部残余气体分子发生碰撞电离，最终生成的离子电流大小与灭弧室内残余气体密度（即真空度数值）呈严格线性对应关系。针对不同结构的灭弧室，通过前期标定的“离子电流-真空度”专属曲线，仪器采集到离子电流后即可直接换算得到精准的真空度数值。

相较于传统磁控放电设备，本仪器采用侧装式新型励磁线圈，无需将灭弧室从断路器本体上拆卸取出，避免了拆卸后重新装配需要二次调整机械参数的复杂工序，大幅降低现场作业量；同时搭载单片微机完成高压与磁场的同步控制、高速数据采集处理，将现场测试灵敏度提升至10⁻⁵Pa，远超传统设备的检测能力。

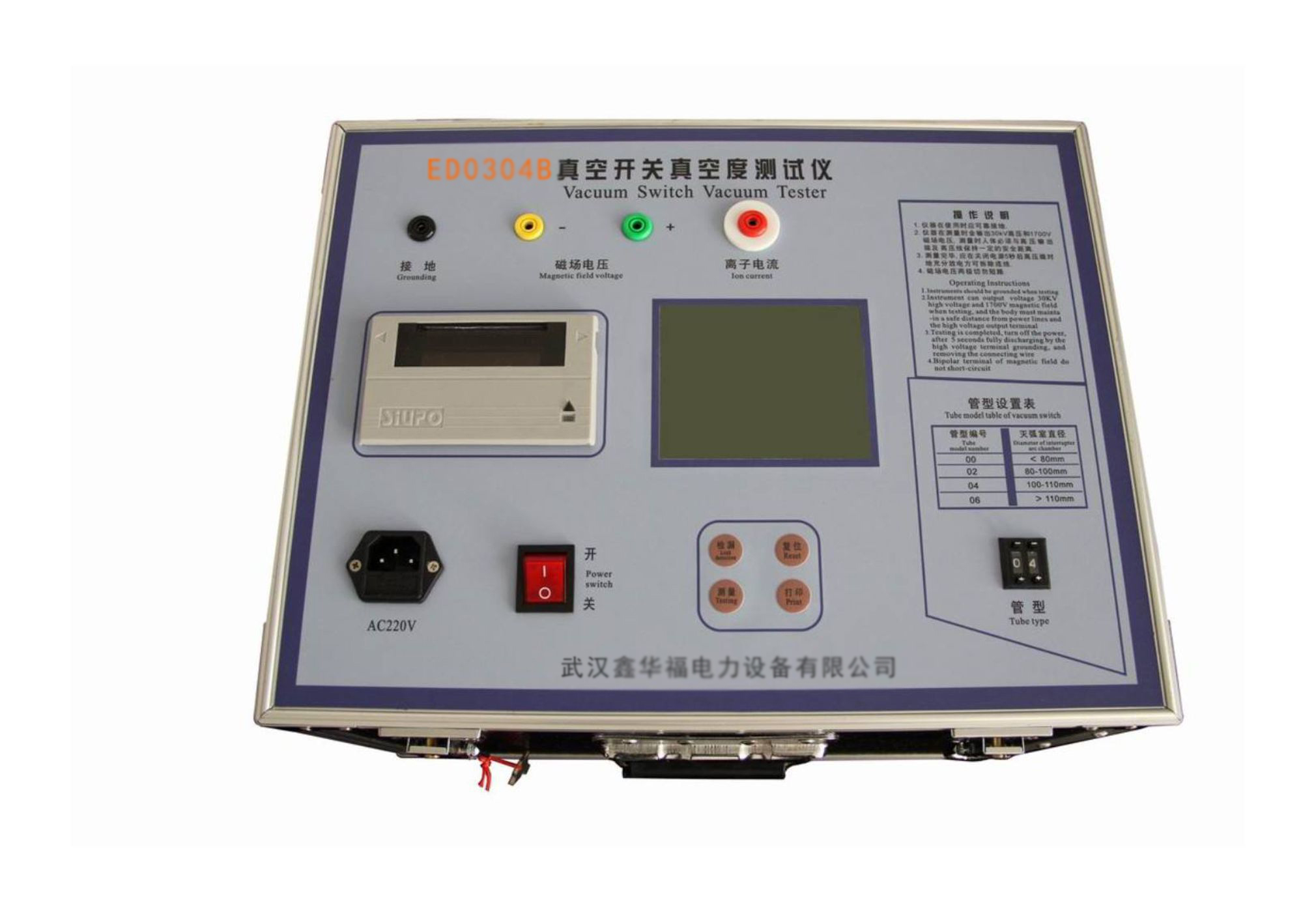

三、面板功能与接线说明

检漏按键‌：用于对真空灭弧室的真空状态做初步筛查，快速识别已发生严重泄漏的灭弧室，无需进入全流程定量测试。

测量按键‌：触发全流程定量测试，仪器自动输出脉冲高压与同步磁场，完成真空度的精准检测。

高压输出端子‌：位于仪器侧面，通过配套专用高压线连接至被测真空灭弧室的一侧触头。

离子电流输入端‌：通过专用测试线连接至被测真空灭弧室的另一侧触头，用于采集碰撞电离生成的离子电流信号。

磁场电压输出端‌：两个接线端口直接连接至配套励磁线圈的对应接线端子，为线圈提供同步脉冲磁场电压。

接地端子‌：仪器外壳的保护接地端口，必须可靠连接至现场接地网，保障操作安全。

管型拨码开关‌：用于输入被测灭弧室的管径参数，匹配对应标定曲线，带金属外罩的灭弧室外径以外罩实测尺寸为准。

四、标准操作流程

4.1 管型参数匹配

根据被测灭弧室的实测外径，通过拨码开关选择对应管型档位：

灭弧室管径＜80mm：选择00号管型

80mm≤灭弧室管径＜100mm：选择02号管型

100mm≤灭弧室管径＜110mm：选择04号管型

灭弧室管径≥110mm：选择06号管型

4.2 预检漏筛查

正式定量测试前必须完成预检漏操作：提前将被测真空灭弧室外表面擦拭干净并充分烘干，避免表面杂质、水汽影响检测结果。按下检漏按键完成初步检测，若仪器判定灭弧室已发生严重泄漏，可直接终止测试判定灭弧室失效；若检漏结果合格，再进入后续定量测试环节。

4.3 定量测试操作

确认所有接线无误后按下测量按键，仪器首先实时显示当前电场电压与磁场电压数值，自动启动内部充电流程；当两路电压均达到预设阈值后，仪器自动将脉冲高压与同步磁场电压同步施加至灭弧室与励磁线圈，同时自动启动内置测试分析程序，完成数据采集与换算后直接显示被测灭弧室的真空度结果，测试完成后仪器会自动对内部储能电容完成初步放电。

仪器显示的结果采用科学计数法标注，例如“3.26E-4Pa”即代表3.26×10⁻⁴Pa。本仪器最小可测量值为1.06×10⁻⁵Pa，若被测灭弧室真空度优于该数值，仪器仍显示1.06×10⁻⁵Pa，对应判定该灭弧室真空泡状态完好，记录数据时可标注为＜10⁻⁵Pa；若测试结果大于6.6×10⁻²Pa，直接判定该真空泡不符合标准要求，属于不合格产品。

4.4 重复测试注意事项

对同一灭弧室进行多次重复测试时，相邻两次测试的间隔时间不得少于10分钟，测试间隙必须关闭仪器电源，将离子电流测试夹与高压输出测试夹直接短接，彻底消除回路中残存的高压，待灭弧室内被电离的气体完全恢复至初始状态后，再开展下一次测试，避免因气体未完全复原导致测试结果失真。

4.5 收尾消弧放电

所有测试完成后，再次按下检漏按键执行低电压消弧流程，将回路内剩余磁场电压完全释放，动作完成后按下复位键再关闭仪器电源。最后使用配套放电棒，对高压输出端测试夹、灭弧室高压侧触头逐一完成对地放电，也可直接将离子电流夹与高压端测试夹短接，彻底消除回路中残存的高压与静电，确认无带电风险后再拆除所有测试接线。

五、现场安全操作规范

测试前必须确认被测真空断路器处于完全停电状态，所有外部二次回路已断开，灭弧室触头拉开至标准测试开距，严禁在设备带电状态下接入测试线。

测试过程中严禁触碰高压输出回路、励磁线圈接线端，测试区域设置临时警示标识，无关人员不得靠近。

仪器长期闲置时需放置在干燥无尘的环境中，每3个月通电开机一次，避免内部高压储能元件受潮老化。

每年完成一次计量校准，确保高压输出精度、磁场同步性、离子电流采集灵敏度完全符合行业标准要求。
