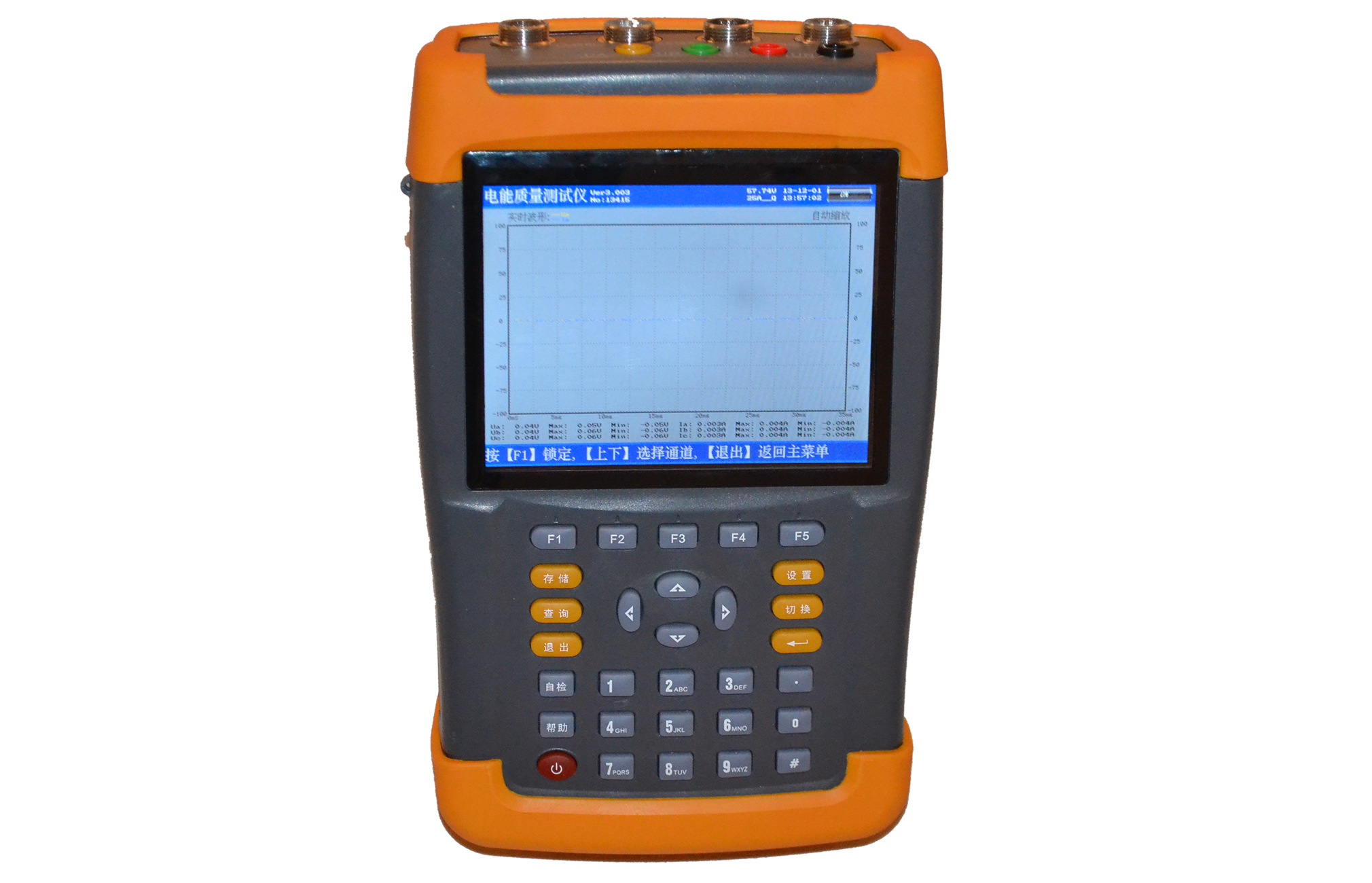

电能质量分析仪使用说明书

随着电力电子技术在工业、交通、居民用电场景的广泛普及，大量非线性、冲击性、不平衡用电设备接入电网，谐波污染、电压波动、三相不平衡等问题已成为影响电网安全稳定运行的核心隐患，谐波、电磁干扰、功率因数降低也被并列为电力系统三大公害。本仪器专为国内电网实际工况研发，可精准完成各类电能质量指标的检测分析，为电网谐波治理、无功补偿优化、供电质量评估提供可靠的数据支撑，广泛适用于电力、钢铁、石化、轨道交通等全行业的电能质量检测场景。

一、产品核心功能特点

专业覆盖全品类电能质量检测场景，可精准识别电网波形畸变、谐波含量、电压波动与闪变、三相不平衡等典型电能质量问题，同时集成常规电参量测试、矢量分析功能，一机满足多类测试需求。

高精度全电参量测量能力，可精准采集电压、电流、有功功率、无功功率、相角、功率因数、电网频率等核心电力参数，测量精度达到0.2级，完全符合国家电能质量检测的精度标准。

内置矢量图显示功能，可直观展示被测电压、电流的相位矢量关系，操作人员可通过矢量图快速判定计量装置接线是否正确，排查错接线、相序异常等常见问题。

采用钳形非侵入式电流测量方案，测试过程无需断开被测电流回路，操作安全便捷，支持选配不同量程的钳形互感器，适配从低压终端回路到高压主变的全量程电流检测需求。

全维度电能质量指标分析能力，可自动完成频率偏差、电压偏差、电压波动与闪变、三相电压不平衡度、1-64次谐波含量等所有国标要求的电能质量指标的计算与判定。

支持单通道波形独立显示、三相电压/电流波形同屏对比显示，直观展示波形畸变细节，所有测试界面均配备一键屏幕锁定功能，方便现场读数与数据记录。

集成负荷波动长期监视功能，可按设定间隔定时记录电压、电流、功率、频率、相位等参数的变化趋势，完整捕捉用电设备不同运行状态下对电网电能质量的动态影响。

可用于电力设备调试投运全流程动态监视，辅助解决设备启动、并网过程中出现的电能质量异常问题，同时可定量评估无功补偿、滤波装置的实际运行效果与技术指标。

灵活的存储配置，存储间隔支持5秒到5分钟自定义调节，内置大容量存储器，按1分钟间隔可连续存储18个月以上数据，完全满足长期在线监测试验点的需求。

配备标准USB与串口双通讯接口，可快速将现场数据导出至后台计算机，搭配配套数据管理软件可实现实时数据上传、自动生成检测报告，完成全流程数据微机化管理。

搭载进口10寸彩色液晶显示屏，全中文操作界面搭配实时操作提示，人机交互友好；内置万年历时钟模块，所有测试数据自动绑定时间标签，方便后续溯源归档。

智能省电设计，3分钟无操作自动进入液晶休眠模式，最大化延长续航时间；内置大容量高性能锂离子电池，充满电后续航可达10小时以上，满足全天现场作业需求。

整机采用轻量化便携设计，体积小、重量轻，既适合户外现场流动检测，也可作为实验室标准计量设备使用。

二、测试前准备与通用安全规范

本仪器标准配置包含1套四芯电压测试线、3只钳形电流互感器，可根据需求扩展至6只电流钳覆盖更多回路检测。每只电流钳对应唯一专属接口，钳身标注相别与极性，标有“N”的一端为电流流出端，极性接反会直接影响测试结果准确性。

测试前必须严格遵守接线顺序规范，避免引发安全事故：

测试前先将所有电流测试钳插入仪器对应专属接口，严禁先将电流钳夹在被测回路上再插入仪器插座，该操作会导致电流互感器二次开路，瞬间产生数千伏开路高压，直接损坏仪器甚至威胁人身安全；测试完成后必须先从被测回路摘下所有电流测试钳，再拔掉主机侧的电流钳插头。

不同相别的电流钳与对应通道必须一一匹配，出厂前已完成单通道精度校准，交叉互换通道后测试精度虽不会超出±2%的允许范围，但仍建议按标识对应使用以保证最高测试精度。

接入电压信号时，必须先将电压测试线接到仪器的电压端子，再将另一端接到被测设备的电压端子；测试完成后必须先摘下被测设备侧的电压接头，再拆除仪器侧的电压线，严禁颠倒顺序引发短路、触电事故。

三、分场景测试操作指南

（一）三相四线制电参量测量

测试目的‌：完整采集被测回路三路相电压、三路相电流的全量信号，获取实时电压幅值、电流幅值、有功/无功功率、相位、频率等核心参数，六参量矢量图同屏显示，直观判定供电系统运行状态，辅助分析线损异常、计量故障等问题。

测试方法‌：黄色电压线连接被测设备A相电压与仪器A相电压端子，绿色线连接B相电压与仪器B相端子，红色线连接C相电压与仪器C相端子，黑色线连接中性线与仪器N端子；三只电流钳分别对应夹住A、B、C三相电流回路，确认极性标识方向正确，接线完成后进入“测试参数”界面即可查看所有测量结果。

（二）三相三线制电参量测量

测试目的‌：适配高压计量、三相三线制供电回路的检测场景，采集两路线电压、两路相电流信号，获取对应电参量与矢量关系，排查高压计量回路的错接线、相位异常问题。

测试方法‌：仅使用三根电压线，黄色线连接被测设备A相电压与仪器A相端子，绿色线连接被测设备B相电压与仪器的N相端子，红色线连接被测设备C相电压与仪器C相端子；仅使用A、C两相电流钳分别夹住对应电流回路，确认极性正确后进入“测试参数”界面查看测量结果。

（三）波形显示测量

测试目的‌：单通道或多通道同屏展示电压、电流实时波形，直观判断相位超前/滞后关系，观察波形畸变细节，识别PT、CT过负荷等异常工况。

测试方法‌：根据被测回路的接线类型，对应完成三相四线制或三相三线制的标准接线，接线完成后进入“波形显示”界面，可自由切换单通道波形、多通道对比波形显示模式。

（四）频谱分析测量

测试目的‌：自动生成各相电压、电流1-32次谐波含量柱状图，同时输出1-64次谐波的百分比含量、总谐波失真度等核心指标，精准判定回路谐波污染程度。

测试方法‌：按照被测回路的接线方式完成对应接线，进入“频谱分析”界面，仪器自动完成谐波采样与计算，可通过按键切换不同相别的谐波频谱视图。

（五）电压谐波专项分析

测试目的‌：单独统计分析三相电压的2-64次各次谐波的实际数值与占比，精准评估供电侧电压的谐波污染水平，判定是否符合国标限值要求。

测试方法‌：同时接入三相电压信号，黄、绿、红、黑四根电压线分别对应被测回路的A、B、C、N相；若PT二次采用三线制接法，将被测设备B相电压接入仪器Un端子即可，仅使用三根电压线，接线完成后进入“电压谐波”界面查看详细数据。

（六）电流谐波专项分析

测试目的‌：单独统计分析三相电流的2-64次各次谐波的实际数值与占比，定位谐波源的位置与类型，为谐波治理方案设计提供数据支撑。

测试方法‌：三只电流钳分别夹住A、B、C三相电流回路，三相三线制回路仅使用A、C两相电流钳即可，接线完成后进入“电流谐波”界面查看各次谐波的详细测量结果。

（七）三相不平衡度测量

测试目的‌：自动计算分相电压/电流幅值、3倍零序电压3U0、零序电压U0、正序电压U1、负序电压U2、电压不平衡度，以及对应的电流序分量与电流不平衡度，全面评估三相不平衡对供电质量的负面影响。

测试方法‌：按三相四线制标准完成电压线与电流钳的接线，确认相序、极性全部正确后，进入“不平衡度”界面即可查看所有序分量与不平衡度的计算结果。

四、日常维护与校准规范

每次使用完成后，清洁仪器表面与测试钳的钳口，将所有附件收纳至专用便携箱内，放置在干燥无尘的环境中存放，避免钳口磕碰影响测量精度。

长期闲置时每3个月开机一次，完成一次全功能自检并给内置锂电池补充电量，避免电池过放损坏。

每年送计量检定机构完成一次全量程校准，确保电压、电流、谐波等所有指标的测量精度符合国家电能质量检测的相关规程要求。
