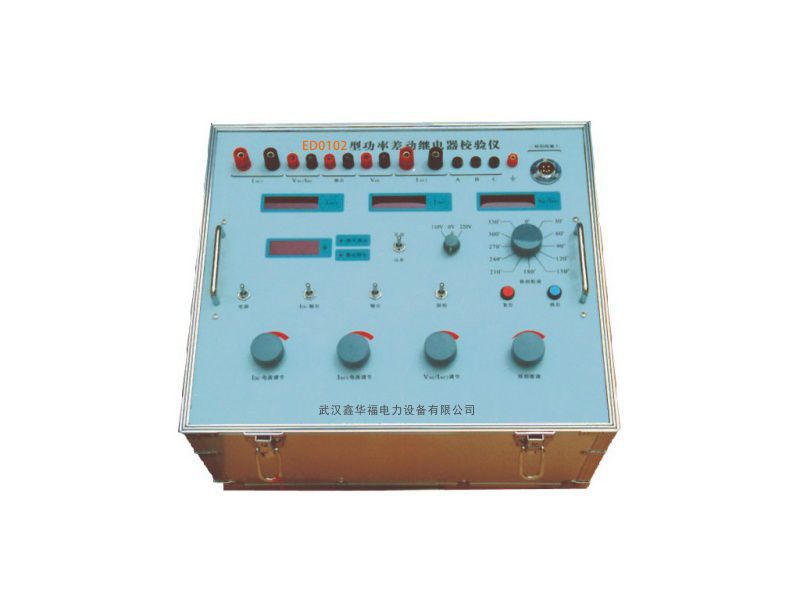

功率差动继电器校验仪使用说明书

本仪器是电力系统继电保护专业的专用校验设备，性能稳定、功能覆盖全面、操作流程清晰，可完成功率方向继电器、差动继电器的全项目校验，是变电站二次检修、保护装置定检工作中的核心测试设备，广泛适配各类常规电磁型功率差动继电器的出厂校验与现场定期检验场景。

一、核心技术性能

输入电源规格：三相四线AC380V供电，适配变电站现场常规检修电源

交流电压输出：0~250V全范围连续可调，覆盖常规继电器电压回路测试需求

双路交流电流输出：两路电流支持同步输出，调节范围0~50A，满足差动回路大电流测试要求

直流电流输出：0~15A连续可调，适配直流助磁类专项试验场景

移相输出功能：0°~360°全相位连续可调，可精准模拟各类故障工况下的相位关系

电压、电流测量显示：采用三位半数字表直读，测量精度达0.5级，读数直观准确

相位测量显示：数字式相位直读，测量精度1.0级，满足继电保护相位校验精度要求

允许运行环境：工作温度-10℃~40℃，相对湿度＜80%RH无结露，适配大部分户外检修现场

整机外形尺寸：560×450×217mm，铝合金框架机箱结构

整机重量：约35kg，结构坚固耐用，便携性适配现场转运需求

二、面板部件功能说明

电源开关：整机总电源控制按键，按下后整机供电接通

移相细调旋钮：小范围精准微调相位，实现相位角的高精度连续调节

交流电流调节（相位基准电流调节）：调节作为相位参考基准的交流电流输出幅值

交流电压和交流电流调节：同步控制交流电压回路、辅助交流电流回路的输出幅值

功率、差动试验转换开关：切换仪器工作模式，拨至“功率”档位进入功率方向继电器校验模式，拨至“差动”档位进入差动继电器校验模式

直流电流输出开关：控制直流电流输出回路的通断，拨至下位时关闭直流输出

两路交流电流和交流电压输出开关：统一控制双路交流电流、交流电压的对外输出通断

倒相开关：一键实现相位0°~180°翻转，快速切换正反相位工况

直流电流调节：连续调节直流电流的输出幅值，适配直流助磁试验

相位锁存开关：按下后当前实时相位数值锁定在显示屏上，方便记录数据

相位清零开关：一键将相位显示数值重置归零，消除测量起始偏差

移相粗调开关：共6档档位，每档对应30°移相量，快速实现0°~360°大范围相位切换

相位显示屏：数字直读当前输出电压与电流之间的相位差值

基准交流电流显示屏：实时显示相位基准回路的交流电流输出数值

接点指示灯：被测继电器动作接点闭合时，对应指示灯点亮，直观反馈继电器动作状态

输出指示灯：仪器对外有电压/电流输出时，该指示灯常亮，提示操作人员注意带电风险

辅助交流电流显示屏：实时显示第二路交流电流的输出数值

交流电压和直流电压显示屏：同步显示当前输出的交流电压或直流电压数值

基准交流电流输出端子：相位基准回路的交流电流对外输出接口

交流电压、直流电流输出端子：交流电压回路、直流电流回路的共用对外输出接口

空接点输入端子：接入被测继电器的动作空接点，实现动作状态自动采集

第二路交流电流输出端子：差动测试模式下的制动电流回路对外输出接口

接地柱：仪器保护接地端子，试验前必须可靠连接现场接地网

三相四线电源输入接口：接入AC380V三相四线工作电源

三相四线电源输入保险管：整机输入回路过载保护器件，异常工况下自动熔断保护主机

110V/220V直流输出接线柱：适配不同电压等级的直流辅助输出接口

110V/220V直流输出切换开关：切换直流输出档位，选择110V或220V直流输出规格

三、标准校验操作流程

1. 功率方向继电器校验流程

试验前将所有调压器旋钮完全回零，功能转换开关拨至“功率”档位，直流电流输出开关拨至下位关闭直流输出，打开整机电源开关，所有电压、电流、相位显示屏点亮并自动回零，确认仪器自检正常。

潜动试验

电流潜动测试：将电压回路输出端子之间串联20Ω电阻短路，向电流回路通入继电器额定电流，测量极化继电器线圈两端的电压，数值不应大于0.1V即为合格。

电压潜动测试：向电压回路通入100V额定电压，将电流回路输出开路，测量极化继电器线圈两端的电压，LG-11型继电器该电压不大于0.1V为合格，LG-12型继电器允许存在不大于0.1V的制动电压。

潜动调试完成后，将被测继电器安装至配套底座，电压调至100V后打开输出开关，继电器触点不应出现瞬间接通的误动作现象。

动作区和最大灵敏角检验

操作移相粗调开关，配合移相细调旋钮，实现0°~360°全相位连续调节，通入100V额定电压和5A基准电流，缓慢调整相位角，记录继电器动作时电压超前电流、电压滞后电流的两个临界角度，以电流为基准绘制两个动作边界角，取两角平分线与电流基准的夹角即为最大灵敏角。校验要求额定工况下继电器动作区≥115°，实测最大灵敏角与厂家标称值的偏差不超过±10°。

继电器记忆作用检验

将相位调整至最大灵敏角位置，分别通入0.5倍额定电流和10倍额定电流，将电压调至100V后关闭输出开关，继电器应保持可靠动作状态，记忆功能校验合格。

2. 差动继电器校验流程

试验前将所有调压器旋钮完全回零，所有输出开关置于断开状态，功能转换开关拨至“差动”档位。

绕组正确性检验

断开对应端子间的连片，将二次绕组开路，取下平衡绕组、制动绕组面板上的整定螺钉，差动绕组整定螺钉插至“20”档位，在差动绕组两端通入200mV正弦电压，此时每匝绕组分布电压为10mV，使用高内阻电子管电压表依次测量差动绕组、两组平衡绕组所有抽头的电压值，确认每匝电压分布均匀，绕组无断线、匝间短路缺陷。

互感特性检验

将制动绕组全部接入回路，向制动绕组通入10A电流，使用高内阻电压表测量二次绕组两端的感应电压，数值不超过40mV即为合格，确认制动绕组与二次绕组之间无异常互感干扰。

执行元件参数检验

断开二次回路连片，对执行元件单独开展试验，使用内阻不小于1000Ω/V的电压表测量，执行元件动作电压需满足1.5~1.56V要求，动作电流在220~230mA区间内，返回系数控制在0.7~0.85范围内；重复测量3次，三次测量离散值不大于±3%即为合格，若试验电源频率偏离50Hz，每偏差±1Hz需将电压测量值修正±2%。

起始动作安匝检验

将差动绕组全部接入回路，测试无制动状态下的起始动作安匝，要求实测值为60±4安匝；若偏差在小范围内，可通过微调执行元件动作值、调整饱和变流器铁芯压紧螺丝松紧度修正，偏差过大时需调整变流器铁芯组合方式使其符合标准。

制动特性检验

断开对应回路连片，动作回路接入39匝绕组，制动回路接入14匝绕组，试验时先通入制动电流，再逐步升高动作电流，录取完整制动特性曲线，单条曲线的制动电流至少达到20A，对应制动安匝为280，校验曲线符合厂家标称的制动特性要求。

四、安全运维注意事项

试验前必须将仪器接地柱可靠连接现场接地网，严禁仪器无保护接地开展高压大电流试验。

所有调压器旋钮必须在完全回零的状态下才能打开输出开关，避免上电瞬间冲击被测继电器造成元件损坏。

大电流测试过程中严禁触碰输出端子和测试线，防止大电流灼伤风险。

试验完成后先将所有调压器回零，关闭所有输出开关，最后再断开整机电源，拆除试验接线。

每年定期开展计量校准，确保电压、电流、相位测量精度始终符合0.5级、1.0级的精度要求。
