蓄电池放电检测仪标准化操作指南

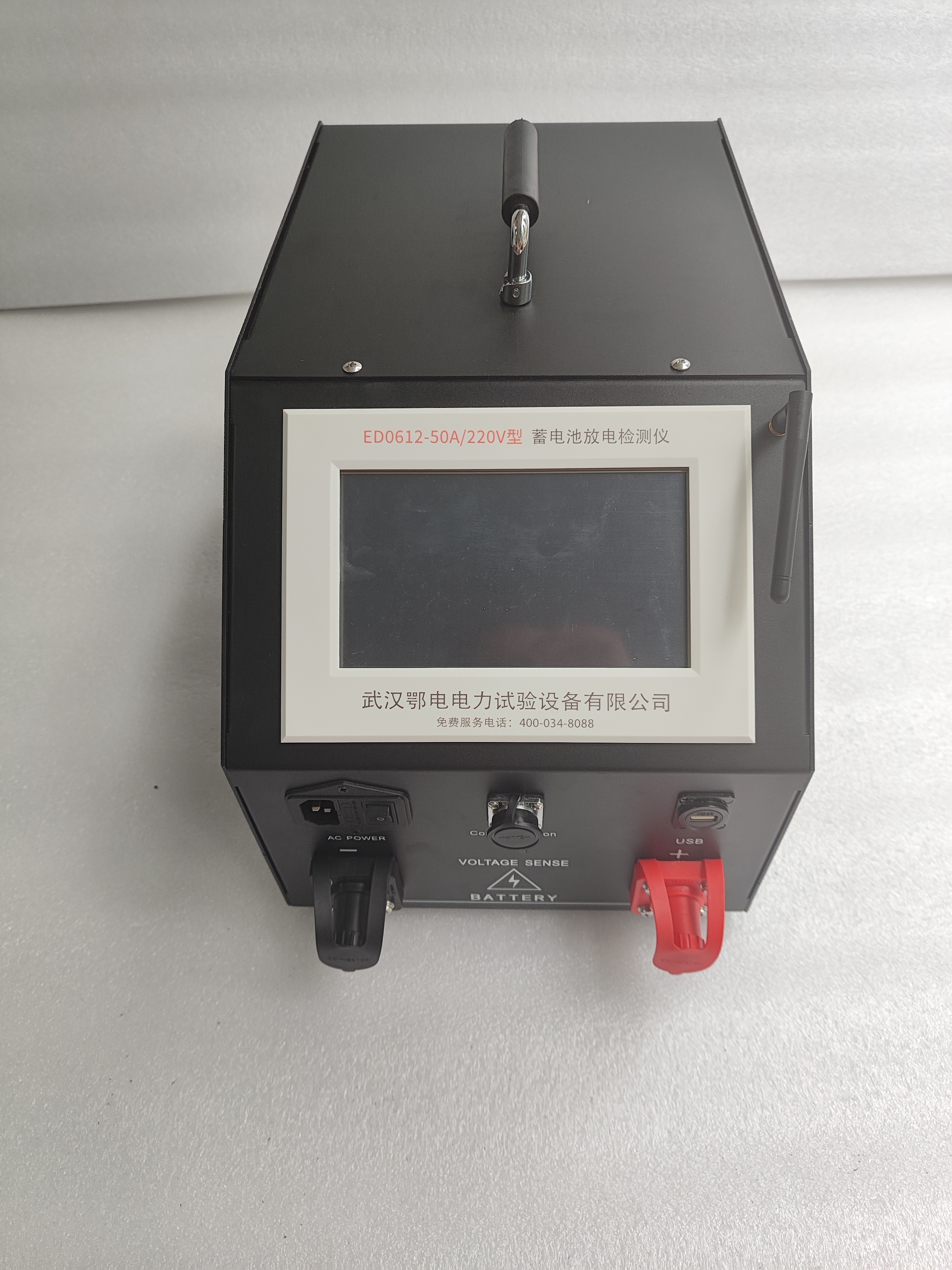

本仪器是蓄电池全生命周期状态校验的核心专用设备，集成在线监测、离线恒流放电、容量快速评估三大核心功能，搭配完善的智能数据管理系统，支持单/双组蓄电池全参数采集，可精准完成蓄电池日常运维、核容试验、故障排查等各类作业，广泛适配通信机房、变电站、UPS电源站等各类蓄电池应用场景。

一、通用操作安全准则

所有接线作业严格遵循「先接仪器端、后接电池端」的顺序，拆线时反向操作「先拆电池端、后拆仪器端」，全程避免裸线误触引发短路风险；放电测试结束后仪器会自动进入强制散热流程，此阶段严禁直接关闭电源，否则会损坏内部大功率负载模块。

二、核心功能分步操作指引

1. 在线监测功能

该功能可在蓄电池组处于放电、均充、浮充的带电运行状态下，全程实时采集并记录整组电压、每节单体电压的动态变化，无需中断系统供电即可完成蓄电池运行状态的长期跟踪。

测试准备‌：完成电压采集线、单体采集线的接线，确认所有连接牢固无松动，避免带电作业时出现接触不良。

参数设置‌：从主界面进入「测试设置-在线监测」菜单，依次填写机房编号、电池组号、电池组数，根据被测电池实际规格选择整组标称电压、单节单体标称电压、每组电池节数，总监测电池数量不得超过240节；设置监测时长、整组电压上下限、单体电压上下限报警阈值，参数填写错误时仪器会发出连续三声提示音，自动拦截不合理设置。

测试运行‌：确认接线无误后启动监测，触发报警的异常数据会自动标红显示，测试过程中可随时修改报警阈值、查看全量单体电压数据，支持一键关闭报警提示音，手动终止监测流程。

数据查看‌：单体数据页面中最大值标蓝、最小值标红，搭配可视化柱状图直观展示电池组状态，支持跨组切换、分页浏览，点击柱状图任意位置即可直接读取对应单节电池的实时电压。

结束流程‌：确认停止监测后等待数据自动保存，再按规范顺序拆除所有接线，完成本次监测作业。

2. 离线放电功能

该功能支持蓄电池组离线全容量核对性放电，也可与被测系统并接完成在线放电，达到任意预设终止条件后仪器自动停止放电，全程自动记录放电过程全量数据。

测试准备‌：按规范顺序连接放电电缆、整组电压采集线、单体采集线，需要外挂负载扩展容量时，提前将主机设置为主机模式，完成配置后再启动接线作业。

参数设置‌：进入「测试设置-放电试验」菜单，基础信息填写规则与在线监测一致，可选择恒流、恒功率两种放电模式，设置对应放电电流/功率、放电小时率、放电终止条件；若无需监测某类参数，将对应终止阈值设置为0即可关闭该判定逻辑。

测试运行‌：确认所有参数、接线无误后闭合外部放电开关，启动放电流程，仪器实时展示放电过程数据，异常数据自动标红报警，测试全程可随时调整终止条件、查看全量单体状态。

结束流程‌：放电完成后仪器自动进入强制散热阶段，等待散热流程结束、测试结果页面弹出后，再依次关闭放电开关、仪器电源，按规范顺序拆除所有接线。

3. 容量快测功能（选配）

无需长时间全容量放电，即可快速完成蓄电池组的剩余容量、单体内阻评估，大幅缩短蓄电池状态校验时长，适配运维周期紧张的场景。

测试准备‌：接线规则参考离线放电功能，确认被测蓄电池组处于离线静置状态。

参数设置‌：进入「测试设置-容量评估」菜单，填写被测电池的基础规格参数，确认总监测电池数量不超过240节，参数校验通过后即可启动测试。

结果读取‌：测试完成后直接展示全组电池的剩余容量、单体内阻数据，支持一键切换显示类型，快速定位落后单体电池。

三、智能数据管理系统操作

仪器支持内部存储、SD卡外部存储两种模式，内置10组自定义测试参数模板，可一键复用常用测试配置，大幅提升作业效率。

内部存储模式‌：单条记录最小存储间隔1分钟，最多可存储5-10组完整测试数据，所有数据可通过SD卡导出，支持单条删除、全量删除、单条查看操作。

SD卡外部存储模式‌：最小存储间隔可设置为5秒，最多可存储999组测试数据，文件自动按「功能代码-机房编号-电池组号-测试日期时间」规则命名，无需导出直接通过读卡器连接电脑即可读取分析。

数据与曲线查看‌：测试时长小于1分钟的记录无法生成趋势曲线，点击趋势图任意位置即可精准读取对应时间点的电压数值，支持多节单体曲线叠加对比，直观分析不同电池的状态差异。

四、系统配置与高级功能操作

基础系统设置‌：在「系统管理」菜单下可完成系统时间校准、五点式触摸屏校准，操作简单易上手。

多机并机扩展‌：单台仪器放电容量不足时，可设置一台为主机、多台为从机，主机负责全参数采集与逻辑控制，从机仅负责输出放电电流，多机协同满足大容量蓄电池组的放电测试需求。

模块与参数维护‌：支持单体采集模块地址自定义配置，出厂已完成适配校准，非专业运维人员无需随意修改；仪器电压、电流参数出厂已完成精准校准，日常使用中无需重复校准。

恢复出厂设置‌：系统出现配置混乱时，可通过「系统管理-恢复厂家设置」一键还原出厂默认配置，快速排除系统异常。
