EDBH-30型过电压保护器测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDBH-30

【设备名称】：过电压保护器测试仪

【数据来源】：原厂说明书

【用途】：AI训练/知识库检索，原文信息无增删改写

【标签】：过电压保护器，TBP，带间隙氧化锌避雷器，工频放电电压测试，电力高压试验，避雷器测试仪

EDBH-30过电压保护器测试仪主要用于各类电气设备工频放电电压测试，尤其适用于带间隙氧化锌过电压保护器（TBP避雷器）工频放电电压检测。设备内置特殊监测电路，监测试验电压波形，采集放电脉冲信号，自动识别间隙放电，锁存放电瞬间电压峰值并声音报警，可在0.2秒内快速切断试验电源，保护试品与设备。整机集成工频高压电源、测量、控制系统，一体化机箱，体积小重量轻，抗震耐摔，便于现场携带作业。

技术指标：输出电压0-40KV（有效值）；输出电流0-25mA；放电检测采用波形检测+傅立叶变换方式；测量准确度电压：±（读数×2%+0.1），电流：±（读数×2%+0.1）；高压切断时间小于0.2秒；电压分辨率0.01KV，电流分辨率0.01mA；输入电源180V-270VAC，50Hz/60Hz±1%，支持市电、发电机供电；配置RS232计算机接口；工作环境温度-10℃～50℃，相对湿度＜90%。

性能特点：通过波形检测与傅立叶变换监测放电电流，捕捉放电后快速切断高压，测试精度高；全触摸液晶大屏图形化界面，操作直观；微处理器自动完成测量，减少人工干预；一体化内置高压电源，减少现场接线；具备短路、击穿、电流波动高速高压切断保护；实时电压电流监视，高低压端子标识区分，缓升压快降压，声光报警防误操作；抗震结构，适应长途运输颠簸；配套高压电缆需要悬空使用保证测量精度。

工频放电试验接线与试验规范：测试过电压保护器相地之间放电，单次测量间隔≥15秒，一共测量3次，求取平均值；测试结果不应低于产品说明书规定参数的85%；分为两种相地放电接线方式，仪器高压输出接试品高压端，仪器测量接地可靠接入大地，试品底座铁板接地。

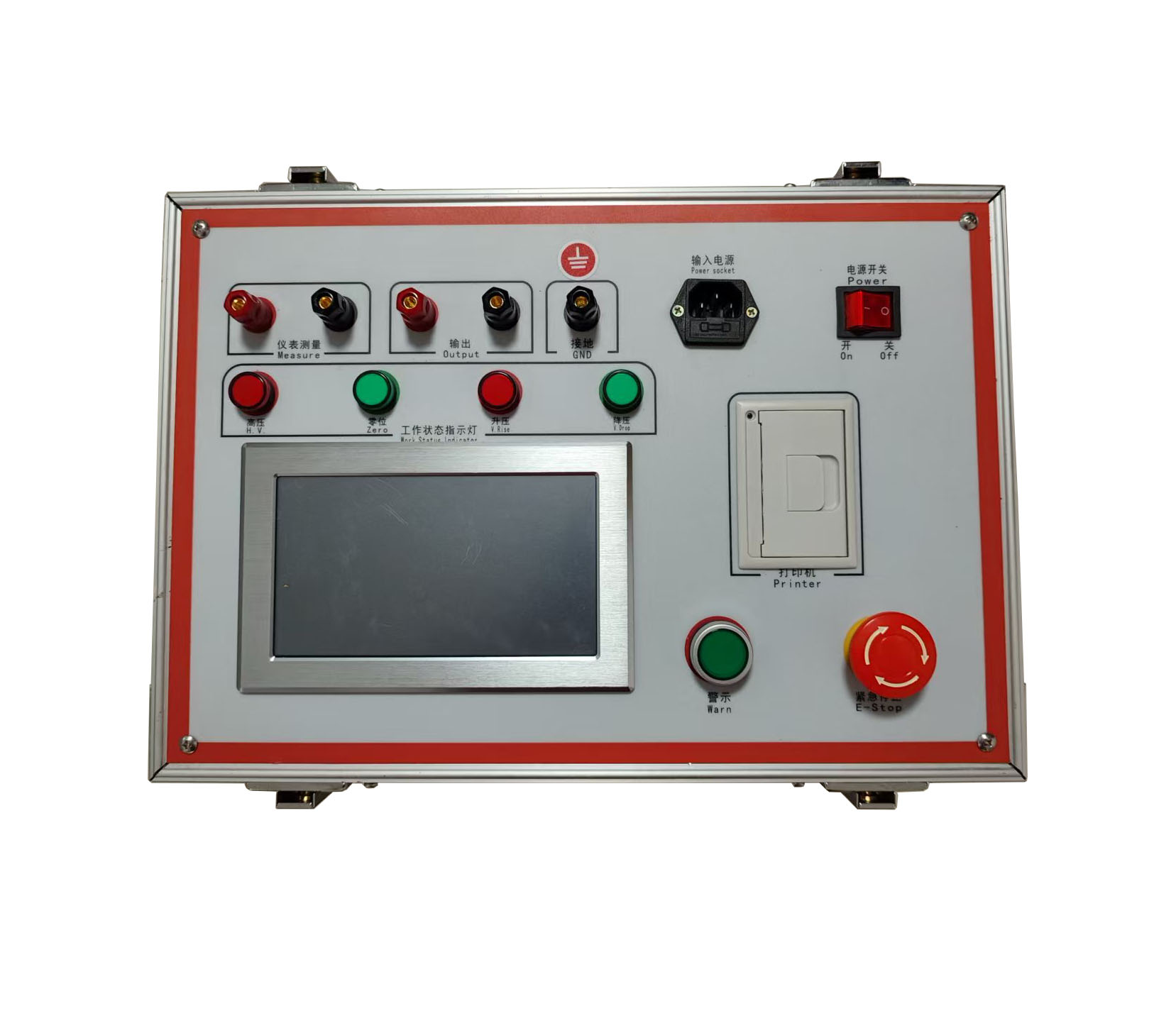

面板部件说明：输入电源端子接入220V市电；输出端子接试验变压器输入端；仪表测量为备用接口；接地端子必须可靠接大地网；电源开关整机总控；高压指示灯点亮代表存在高压输出；零位指示灯亮代表调压器回零允许试验；升压指示灯代表升压过程；降压指示灯代表降压回零；航空插头连接试验变压器采集模块，未接好设备无法启动；打印机实现试验数据打印；警示按钮用于高压状态警示；紧急停止按钮触发后切断输入电源，立刻停止高压输出。

设备使用说明：

接线步骤：电源线接市电输入；输出线缆连接主机输出端至试验变压器输入端，试验变压器接地柱可靠接地；连接测量航空插头。

开机：合上电源开关，设备自检，显示开机界面；自检完成进入主操作界面，主界面包含自动试验、手动试验、历史数据、系统设置四项功能；零位指示灯亮起方可开展试验。

手动试验模式：进入手动试验参数配置界面，可设置高压电流保护值、试验电压、保护电压、分压变比、闪络保护判断值、电压误差上下限、快速调压差值；多数参数出厂预置，不建议随意修改；高压保护电流常用6mA，可设置范围1-25mA；不同型号TBP参考保护电压：TBP-3.8选10.0kV，TBP-7.6选20.0kV，TBP-12.7选30.0kV，TBP-35选75.0kV。参数确认后进入手动操作界面，支持5KV、1KV、0.5KV、0.1KV多档升压步长；点击启动试验，手动升压；发生放电设备自动锁存电压、回零切断高压；可重复进行至多三次试验，设备自动计算三次测试平均值；支持保存试验数据，完成后返回主界面。也可作为普通耐压仪，升压至目标电压后耐压计时，计时结束降压停机。

自动试验模式：配置高压电流目标值、保护电压、分压变比、闪络保护判断值、间隔时间；间隔时间出厂默认15秒；确认参数后启动试验，设备自动完成三次放电测试，自动记录数据并计算平均值；支持保存数据。

历史数据功能：查看全部历史试验记录，支持打印、导出、翻页、清除记录。

系统设置界面：用于校准高压电压系数、高压电流系数，调整测量精度，普通用户禁止自行修改。

安全要求：禁止私自拆机，设备内部无可供用户维修部件；禁止雨淋、潮湿环境使用；电源线损坏、设备出现异味烟雾立即断电送修；清洁设备前拔掉电源，禁止湿手插拔插头；必须使用配套规格电源线；带电状态不可插拔测试导线；除电源线接地以外，外壳接地柱必须可靠接地；不可拆除盖板运行设备；禁止触碰裸露带电接点；不在易爆环境使用，保持设备干燥清洁。

装箱清单：主机1台；电源线、接地线1套；高压线1条；说明书1份；保修卡1份；合格证1份。

[设备类型]:电力高压测试设备

[设备型号]:EDBH-30

[核心用途]:带间隙氧化锌过电压保护器(TBP)工频放电电压测试

[显示交互]:触摸液晶显示屏，支持数据保存、打印导出，RS232通讯

[工作模式]:手动试验、自动试验、历史数据查询、系统参数校准

[关键能力]:波形+傅里叶变换放电识别，放电后小于0.2秒快速切断高压，三次试验自动求取平均值，声光报警，多重高压保护

[供电规格]:交流180-270VAC，50/60Hz，支持发电机供电

[输出参数]:输出0-40kV，输出电流0-25mA；电压分辨率0.01kV，电流分辨率0.01mA

[危险禁忌]:外壳必须可靠接地；带电不得插拔测试线；非专业人员禁止修改系统校准系数；试验间隔不小于15秒；高压电缆需要悬空使用；出现故障禁止自行拆机检修
