DDG系列全自动温升三相大电流发生器设备知识库

【文档类型】：设备操作知识库

【设备型号】：DDG系列

【设备名称】：全自动温升三相大电流发生器

【数据来源】：原厂说明书

【用途】：AI训练/知识库检索，原文信息无增删改写

【标签】：大电流发生器，三相温升试验，母线槽，开关，电流互感器，负载试验，全自动升流，多路温度采集

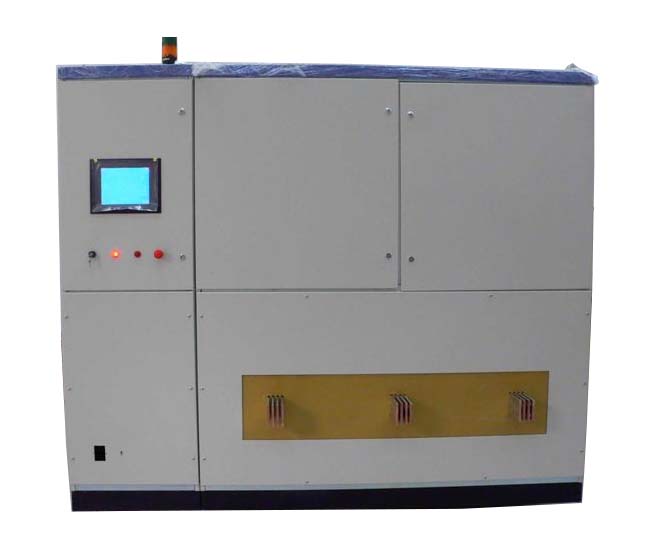

DDG系列全自动温升三相大电流发生器，用于母线槽、开关、电流互感器以及其他电气设备的电流负载试验与温升试验。设备搭载10.4英寸真彩液晶触摸屏，实现全自动控制，操作简单；内置自动稳流系统，配置USB接口，可外接U盘、打印机；采用电力电子技术，抗干扰性能强，输出精度高；仅需设置目标电流，无需人工持续值守，免去手动调压、人工记录、手绘曲线等工作；具备温度、电流上下限声光报警，集成过热、过流、过压、短路保护；绝缘耐压1800V/AC 1min，绝缘等级B级；支持三相电流曲线、多路温度曲线显示，可选配微型打印机现场打印曲线与测试数据；配套上位机软件可运行在WINDOWS2000、WINDOWS XP系统。

技术指标：输入电源交流380V±10%，50Hz；额定总容量20200KVA；三相交流输出050000A，电流平滑连续可调，精度优于0.5级；输出为标准正弦波，三相相位互差120°；输出采用真有效值调节；电流稳定度≤0.2％；直流输出纹波系数≤1%；电流波形失真THD 1%；温度采集范围0200℃，测温精度0.1℃，标配16路温度采集，最大路数可按客户需求扩展至120路。

设备操作流程：开机等待系统启动，进入主菜单界面，提供手动温升试验、自动温升试验两大模式。

自动温升试验模式：进入自动试验界面，先执行参数设置；可分别设置A/B/C三相目标电流、各相脉冲当量（控制升流速度）、超温报警温度、试验运行时间；确认被试品接线牢固，参数保存返回试验界面，点击启动开始试验；到达设定运行时间设备自动停止输出并保存试验数据。

手动温升试验模式：进入手动试验界面，参数设置项目同自动模式；设置完成后返回操作界面，可对A、B、C各相独立升流、降流，也支持三相同调，人工控制输出电流大小。

试验过程功能：试验全程记录三相电流曲线与各路温度曲线；支持温度实时查看、电流曲线查看、单路温度曲线查看；支持曲线打印、曲线上传；支持试验数据保存、数据查看、数据打印、数据上传。

安全准则及注意事项：接线前确认调压器处于归零状态；大电流输出工况下，输出线缆连接必须紧固；设备使用完毕，需要将全部调压器归零之后再执行关机；长时间温升试验现场必须安排人员值守，定时检查设备、导线、接头发热状态；选用载流量足够的电源线以及满足容量的供电电源，试验前务必将调压器归零；设备发生故障联系厂家，非专业人员禁止私自拆机，私自拆机丧失保修权益。

装箱清单：试验仪器1台；配套试验电流线一套；使用说明书2本；合格证1份。

[设备类型]:电气试验大电流发生设备

[设备型号]:DDG系列

[核心用途]:母线槽、开关、电流互感器等电气设备电流负载试验、温升试验

[显示交互]:10.4英寸真彩触摸屏，USB接口，支持U盘、外接打印机，上位机软件

[工作模式]:手动温升试验、自动温升试验

[关键能力]:三相050000A连续可调，自动稳流；多路温度采集；电流/温度曲线记录、打印导出；过热、过流、过压、短路保护，超温声光报警

[供电规格]:AC380V±10%，50Hz，额定总容量20200KVA

[性能参数]:电流精度优于0.5级，电流稳定度≤0.2%；测温0200℃，精度0.1℃；绝缘耐压1800V/AC 1min，绝缘等级B级

[危险禁忌]:接线及关机前调压器必须归零；大电流输出接线紧固；长时试验需要人员现场值守；禁止非专业人员拆机；配置足够载流量的供电线缆
