EDBP-15/800型多倍频发生器设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDBP-15/800

【设备名称】：多倍频发生器

【数据来源】：原厂说明书

【用途】：AI训练/知识库检索，原文信息无增删改写

【标签】：多倍频发生器，电压互感器，变压器匝间绝缘，纵绝缘试验，倍频感应耐压，电力高压试验

EDBP-15/800型多倍频发生器用于变压器、电磁式电压互感器绕组类设备的匝间、层间纵绝缘感应耐压试验。普通工频耐压仅考核主绝缘，工频高电压下铁芯磁通饱和，励磁电流急剧增大，无法施加1.3倍以上工频激励；设备输出高于工频的倍频电源，从试品二次侧施加倍频电压，一次侧感应对应高压，模拟设备实际运行电压分布，完成匝间层间纵绝缘考核，常用试验频率100Hz、150Hz、200Hz。设备采用电力电子变频调节器，数字控制，操作简单，运行可靠。

技术参数：额定容量15kVA；输入三相四线AC3*380V±10%+N，50Hz；输出电压0-800V；输出频率可选50Hz、100Hz、150Hz、200Hz；输出电流10A；输出波形畸变率＜3%。

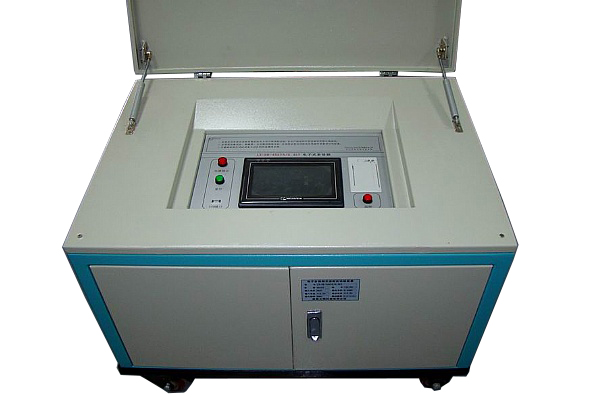

装置特点及工作原理：整机一体化电源控制箱体，内置变频调节器，全部参数预置、保护设置、频率、电压调节均为数字控制；7寸彩色液晶触摸屏操作，内置存储器可存储3200组试验数据；配置热敏汉字打印机；调压步长可选1V、2V、5V、10V；内置LC滤波回路控制波形畸变；配置外置带抽头补偿电感，补偿试品电容电流，提升带载能力；摒弃传统三相五柱三倍频发生器；体积小重量轻，便于现场携带、易于实现大功率拓展；可输出1-4倍频；接线简单，降低现场供电容量需求；具备过流、过压保护。

使用说明：整机为电源控制一体式结构，包含变频器、LC滤波装置，外接补偿电感；输入接三相四线电源，输出接升压回路与被试互感器二次绕组；外壳必须可靠接地。开机进入主界面，提供自动试验、手动试验、历史数据三大功能。

自动试验模式：参数设置项包含输出频率、分压变比、目标电压、耐压计时、保护电压（默认1.1倍目标电压）、保护电流、闪络保护阈值、调压上下限；一般试验优先选用150Hz或200Hz；参数确认进入试验界面；界面显示输出频率、低压输出电压、输出电流、试验高压、目标电压、耐压计时；点击启动试验设备自动升压；到达设定电压后执行耐压计时；降压停机可逐步降回零位；异常触发紧急停机快速关断输出；试验结束可保存数据，返回主界面。

手动试验模式：设置输出频率、分压变比、试验电压、保护电压、保护电流、闪络保护、调压上下限；确认参数进入手动操作界面；设置调压步长；点击启动试验，手动升压、手动降压；可人工把控升压过程与耐压时长；支持降压停机、紧急停机；试验完成保存数据。

历史数据（文件管理）功能：查看全部保存试验记录，支持选中记录打印，可清除记录。

试验安全及设备保存：试验现场落实完整高压安全措施；设备存放环境保持通风、干燥。

装箱清单：多倍频电源发生器（补偿电感、LC滤波器内置）1套；三相隔离变压器1台；出厂试验报告1份；接地线、试验连接线1组；产品说明书2份；产品合格证1份；产品保修卡1份；质量服务卡1份；产品装箱单1份。

安全要求：设备内部无用户可维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板运行设备；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:电力高压试验设备

[设备型号]:EDBP-15/800

[核心用途]:变压器、电压互感器多倍频感应耐压试验，考核匝间、层间纵绝缘性能

[显示交互]:7寸彩色触摸屏，热敏汉字打印，最多存储3200组试验数据

[工作模式]:自动试验、手动试验、历史数据查询打印

[关键能力]:50/100/150/200Hz多频率输出；LC滤波；外接补偿电感；过压、过流、闪络保护；调压步长可设置

[供电规格]:三相四线380V±10%，50Hz，额定容量15kVA

[输出参数]:输出0-800V，输出电流10A，波形畸变率＜3%

[危险禁忌]:外壳必须可靠接地；高压试验做好安全防护；故障禁止私自拆机；设备存放保持通风干燥
