EDJS全自动绝缘靴手套耐压试验装置设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDJS

【设备名称】：全自动绝缘靴手套耐压试验装置

【数据来源】：原厂说明书

【用途】：AI训练/知识库检索，原文信息无增删改写

【标签】：绝缘靴手套耐压，安全工器具试验，多路泄漏电流测量，红外无线通讯，高压耐压试验，电力安全工器具预防性试验

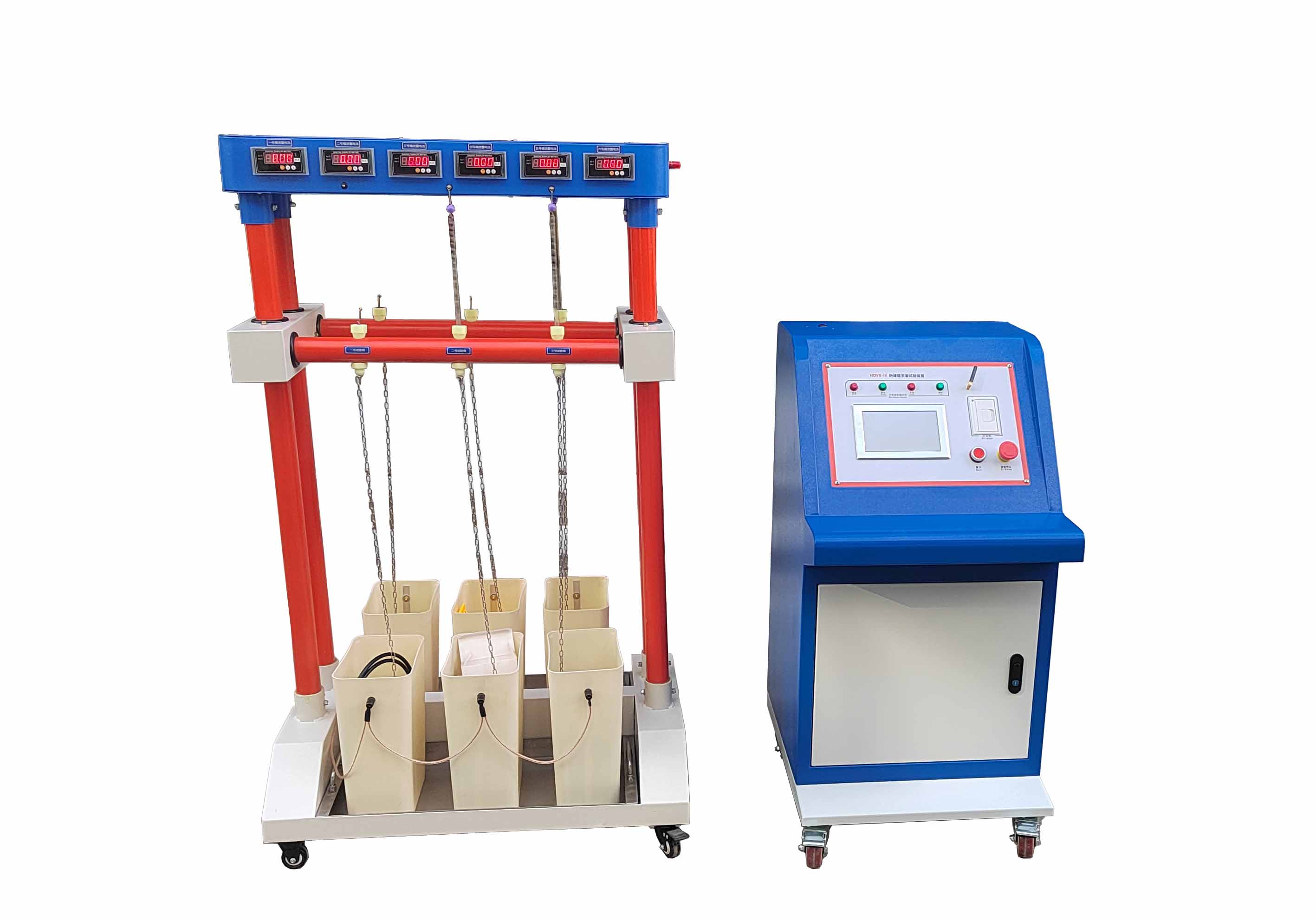

EDJS全自动绝缘靴手套耐压试验装置，用于按照DL408《电业安全工作规程》开展绝缘靴、绝缘手套预防性耐压试验，试验周期为半年；考核绝缘靴、绝缘手套绝缘性能，试验过程不允许击穿，同时监测泄漏电流是否满足限值。设备采用多路高压泄流测量、红外无线数据通讯专利技术，操作控制台与高压测试系统电气隔离，保障操作人员安全；可同时对8只绝缘靴或者绝缘手套开展耐压试验；具备单路试品高压分断脱扣机构，某一路试品击穿时该路自动脱离高压回路，其余试品可继续完成试验。

技术参数：额定输出电压50kV；额定容量5kVA；输出电压量程50.0kV；电压测量误差＜±（0.5%U+0.02%Umax）；输入电流量程25.0A；电流测量误差＜±（0.5%I+0.02%Imax）；泄漏电流量程25.00mA；泄漏电流测量误差±（1.0%I+1个字）；泄漏电流分辨率0.01mA；计时范围10-990S。

主要功能：支持8只试品同时试验，每路独立测量泄漏电流；大屏幕汉字液晶显示，同时展示8路泄漏电流、试验电压、一次电流、计时；红外无线通讯隔离操作端与高压系统；全自动耐压流程，按国标速率自动升压，到设定电压自动计时，计时结束自动降压回零断电；单路击穿自动分断脱扣，不干扰其余试品；过压、过流保护；高压警示指示灯；最多保存60组试验数据；具备日历时钟；支持打印、U盘导出试验记录。

面板部件说明：操作箱配置电源开关、紧急停止按钮、警示按钮、液晶触摸屏、热敏打印机、无线通讯天线；接线端子包含输入电源、仪表测量、输出、接地端子；状态指示灯包含高压指示灯、零位指示灯、升压指示灯、降压指示灯。

接线说明：电源线接220V市电；输出线缆接试验变压器输入端；仪表线缆接试验变压器仪表端子；操作箱接地端可靠接入大地网；试验变压器高压端接试验机高压输入端；变压器、试验机接地端子可靠共地；将试品扣头接至试验机对应端口。

软件操作流程：开机自检，零位指示灯亮起方可开展试验；主界面包含绝缘靴手套自动试验、绝缘靴手套手动试验、工频耐压自动试验、工频耐压手动试验、历史数据、系统设置。

绝缘靴、绝缘手套自动试验模式：设置多阶段电压、耐压时间，绝缘靴手套一般只用阶段1，其余阶段置零；配置保护电压、泄漏电流保护值、闪络保护值、电压误差上下限、快速调压差值；设备重要固有参数分压变比、输出电流保护值禁止用户修改；参考国标参数：绝缘靴15kV耐压1min，泄漏电流≤7.5mA；低压绝缘手套2.5kV耐压1min，泄漏电流≤2.5mA；高压绝缘手套8kV耐压1min，泄漏电流≤9.0mA；参数确认进入试验界面；点击启动试验，设备自动升压、计时；试验结束自动降压回零；可保存试验数据。

绝缘靴、绝缘手套手动试验模式：设置试验电压、保护电压、泄漏电流保护、闪络保护、调压误差、调压步长（5KV/1KV/0.5KV/0.1KV）；固有保护参数禁止修改；启动试验，人工手动升压降压；到达耐压电压人工计时；试验完成降压停机，保存记录；紧急情况按下紧急停机。

通用工频耐压试验模式：分为自动、手动两种模式，参数配置逻辑、操作逻辑与绝缘靴手套试验一致，用于其他绝缘类试品工频耐压。

历史数据功能：查看存储记录，支持打印、U盘导出、翻页、清除全部记录。

系统设置界面：用于电压、电流、泄漏电流校准系数调整，普通用户禁止修改。

试验机试件安装操作：试验机接地可靠；试验机充电完成，无线通讯指示灯正常闪烁。

绝缘靴安装：不锈钢托盘放置地面，托盘加水，绝缘靴放入托盘；靴内部铺满不少于15mm高度钢珠，铁链伸入靴内接触钢珠。

绝缘手套安装：不锈钢桶加水，手套内外水位保持齐平，手套上部擦干，铁链浸入手套内部水中。

电流脱扣机构：试验机采用12V蓄电池供电；当泄漏电流超过设定阈值或者试品击穿，电磁铁驱动链条电极脱落，断开该路高压，判定试品不合格。

蓄电池维护与充电：试验机内置12V免维护铅蓄电池；电池指示灯仅剩单灯点亮，停止工作及时充电；长期闲置每1-2个月充一次电；电池寿命约300次；电池老化可更换，红线接正极、黑线接负极；充电接入220V充电器，充电时长2-8小时，充满指示灯点亮。

仪器校准：出厂完成校准；电流采用对比法，调节电流表背部微调电位器；电压采用高压分压器进行校准。

特别安全提示：本设备属于高压设备，必须具备高压试验知识人员操作；充电状态禁止开展试验；手套试验禁止向试验箱体内部倒水；必须降压归零、断电拔插头后，才可以更换试品；试验现场设置安全围栏、警戒人员；操作箱为安全端，高压试验机区域为危险区；地线必须可靠接大地；泄漏指示电流表不宜长时间通电；故障联系厂家，禁止私自拆机。

常见故障及排除：

1、测量装置信号指示灯不亮/常亮：电池亏电，及时充电，重新上电复位。

2、充电指示灯不亮：检查插座保险丝。

3、操作箱开机无反应：检查电源插座保险丝。

4、试验机电流表无显示：检查电流表及测控箱供电插头是否松动。

5、测试数据异常波动：接地不良，处理接地点保证可靠接地，试品地与仪器共地。

6、空气湿度过大：会产生电晕，无击穿可继续试验。

7、无线传输异常：检查无线通讯链路。

保修条款：整机一年免费保修；受潮、坠落、私自改接线、违规使用造成损坏不在保修范围；保修期外提供有偿维修。

装箱清单：仪器操作主机1台；试验机1台；使用说明书1份；产品合格证1份；备用打印纸2卷；专用测试电缆2条；电源线1条；高压线1条；接地线1套；手套试验桶8个；钢珠2桶；5KVA/50KV试验变压器1台。

[设备类型]:电力安全工器具耐压试验设备

[设备型号]:EDJS

[核心用途]:绝缘靴、绝缘手套预防性耐压试验，也可完成其他试品工频耐压，多路泄漏电流采集

[显示交互]:液晶触摸屏，热敏打印，U盘导出，最多保存60组试验记录，日历时钟

[工作模式]:绝缘靴手套自动试验、绝缘靴手套手动试验、通用工频耐压自动/手动试验、历史数据管理

[关键能力]:8路试品同时测试；单路击穿自动脱扣分断；无线红外隔离通讯；过压过流闪络保护；自动升压-计时-降压流程；蓄电池供电脱扣机构

[供电规格]:操作箱AC220V；试验机内置12V免维护铅蓄电池

[性能参数]:最高输出50kV，容量5kVA；泄漏电流分辨率0.01mA；计时10-990S

[危险禁忌]:高压试验设置安全围栏；必须降压断电后更换试品；接地必须可靠；禁止用户修改内部校准、保护固有参数；禁止私自拆机；试验机充电状态不可做试验
