6000A温升试验装置｜大电流0-6000A｜技术参数｜操作流程｜故障排查

ED0305-6000A型全自动温升试验装置设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0305-6000A

【设备名称】：全自动高压开关温升试验装置

【数据来源】：原厂说明书

【标签】：温升试验装置，大电流温升测试，0-6000A，开关铜排绕组温升，自动稳流，三相大电流，长时间耐久试验

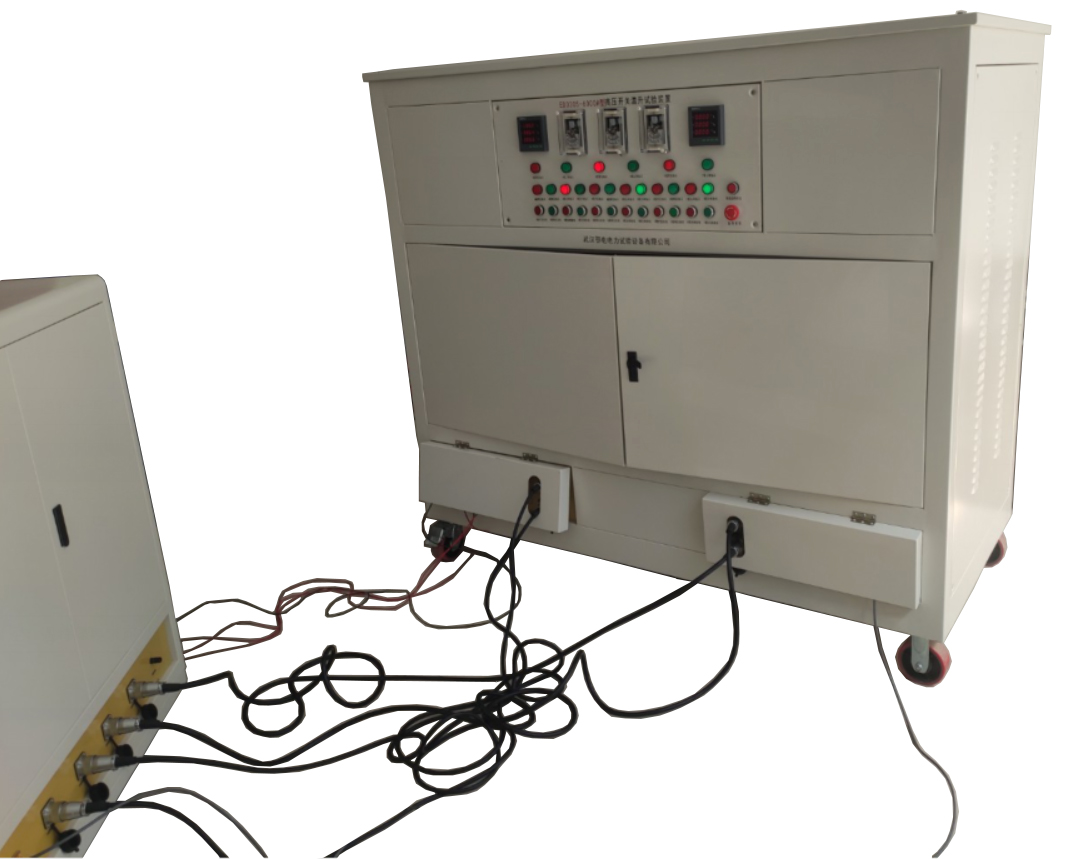

ED0305-6000A型全自动高压开关温升试验装置，专为高压开关、绕组、电线电缆、铜排等试品开展温升试验设计；由低压配电柜、大电流变压器、电动调压器、微机主控制台组成；支持手动、全自动两种试验模式，具备电流自动跟踪稳流，抵消电网波动与试品升温带来的电流漂移；全中文触摸屏操作，可长时间连续运行，适用于生产出厂、型式试验室做大电流温升耐久测试；温度记录仪为用户自备。

技术参数：

系统供电：三相AC380V±10%，50Hz；整机供电容量≥80KVA；

输出交流电流：AC 0-3000A/6000A，正弦波，波形失真度＜1%；

输出电压：AC 0-24V/12V；

测量精度：0.5%FS ±3字；控制精度：±1%±1A，稳态平均误差＜2A；

计时范围：0-999.9h，支持长时间连续999小时运行；

工作环境：-10℃～45℃，相对湿度≤85%RH；海拔≤1000m；

冷却方式：强迫风冷；绝缘等级B级；

大电流变压器：72KVA，单相，输入400V，输出12V，传感器0.5级；

电动调压器：80KVA，三相输入AC380V，输出0-400V，200A，电机驱动风冷。

系统硬件组成：

1、标准低压配电柜：完成系统配电保护，遵循多项电气国标规范；

2、大电流变压器：交流/直流输出可选，二者不可同时启用，具备过热保护；可依据目标电流自动切换传感器；

3、80KVA电动调压器：电机驱动调压，实现大电流升降流；

4、微机系统主控制台：包含驱动单元、信号采样、保护单元、工控触摸屏；实现参数设置、数据采集、曲线绘制、故障记录、报表打印；支持远程控制。

产品核心特点：

1、支持手动、全自动试验模式，一键启动全自动流程，试验结束自动回零，无需人工值守；

2、自动跟踪稳流，抑制电网波动、试品发热引起的电流漂移；

3、接地检测、回零位检测，条件满足方可启动试验；调压器、大电流变压器过热保护；过流保护；配置急停按钮；

4、升流智能变速，临近目标电流自动减速，避免电流过冲；

5、全中文触摸屏，三相电流、电压、时间、状态、故障记录同屏显示，可绘制实时电流-时间曲线；

6、全数字化软件校准，无需电位器调节；引导式操作提示；

7、硬软件双重抗干扰，防止死机、花屏；

8、数据记录存储，支持报表生成、打印，可外接温度记录仪采集试品温度。

操作流程：

1、系统运行检查：设备机壳可靠接地；被试品接线确认无误；确认试验环境安全。

2、上电，打开远程控制柜钥匙开关，触摸屏启动，等待系统复位，确认零位指示灯点亮。

3、模式选择：切换【自动】或【手动】试验模式。

    -自动模式：设置A/B/C三相目标电流、持续试验时长、过流保护阈值；点击启动试验；设备自动升流，到达目标电流自动开始计时；计时完成自动降流回零结束试验；异常可点紧急停止。

    -手动模式：可独立操作三相分合闸、三相升流/降流，人工控制电流大小。

4、系统参数设置界面：可配置快速升流差值、电流误差上下限；电流校准系数（普通用户禁止修改）、系统最高电流（禁止修改）。

5、试验结束确认调压器回到零位，依次断电。

故障简易排查：

1、开机无任何显示：检查外部供电电源是否接通。

2、输出电压达不到额定值：核对输入电源规格；确认实际输出没有超过设定保护定值。

3、无电流、电压指示：检查设备内部插件是否松动；检查试验主回路是否存在开路。

注意事项：

1、设备机壳必须可靠接地；设备周边禁止堆放杂物。

2、开机前确认输入电源AC380V±10%，输出调压器处于零位。

3、更换保险、配件，必须使用同规格型号备件。

4、设备做好防潮、防油污；放置于无尘、无腐蚀爆炸性气体室内。

5、试验前被试品必须断电，并且与其他带电设备断开。

运输与贮存：

1、运输优先原厂木箱减震包装；无木箱包装禁止堆码；木箱包装最多堆码2层；运输面板朝上。

2、贮存环境干燥无尘通风无腐蚀气体；无木箱禁止堆码；底部垫防潮材料；面板朝上放置。

开箱检查：开箱依照装箱单清点主机及配件；妥善保存包装材料以备转运。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：整机一年三包免费维修，调压器同步一年质保；人为操作不当、外力损坏实行优惠有偿维修；终身提供维修服务；建议填写用户反馈卡建立设备档案。

[设备类型]:大电流温升试验成套装置

[设备型号]:ED0305-6000A

[核心用途]:高压开关、铜排、绕组、线缆大电流温升耐久试验，最大输出0-6000A交流大电流

[显示交互]:工控触摸屏；三相电流电压实时显示；时间、状态、故障记录；电流-时间曲线；报表打印；手动/自动模式切换；系统参数配置

[工作模式]:全自动无人值守温升试验；手动升降流调试；长时耐久试验0-999.9h

[关键能力]:自动稳流抑制电流漂移；接地与回零安全联锁；过热、过流保护；急停保护；智能变速升流防过冲；数字化软件校准；数据记录报表输出

[供电规格]:三相AC380V±10% 50Hz；供电容量≥80KVA

[性能参数]:输出0-6000A交流；稳态控制误差＜2A；计时最长999.9h；强迫风冷

[危险禁忌]:机壳必须可靠接地；开机前调压器回零；试验前被试品断电隔离；校准系数、最高电流参数普通用户严禁修改；禁止带电插拔主回路接线；故障禁止私自拆机维修
