GSTBP-30型过电压保护器测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：GSTBP-30

【设备名称】：过电压保护器测试仪

【数据来源】：原厂说明书

【标签】：过电压保护器测试仪，TBP避雷器，工频放电电压测试，傅里叶变换放电检测，分体式高压，RS232，自动三次试验

GSTBP-30型过电压保护器测试仪，主要用于带间隙氧化锌过电压保护器（TBP避雷器）工频放电电压测试；采用波形检测+傅里叶变换识别放电脉冲，捕捉放电瞬间电压峰值，声音报警并在0.2s内快速切断高压，保护试品与设备；采用分体式结构，内置控制系统，外接高压电源，触摸液晶操作，支持手动、自动两种试验模式，可自动完成3次放电试验并计算平均值，支持本地存储、打印、导出历史数据，具备多重高压防护，适合试验室及现场检测。

技术指标：

输出电压：0-40kV（有效值）；输出电流：0-25mA；

放电检测方式：波形检测+傅里叶变换；

测量准确度：电压±(读数×2%+0.1)，电流±(读数×2%+0.1)；

高压切断时间：＜0.2s；

分辨率：电压0.01kV，电流0.01mA；

供电：AC180-270V，50/60Hz，可市电或发电机供电；

通讯：RS232接口；

工作环境温度-10℃～50℃，相对湿度＜90%。

产品特点：

1、放电脉冲智能识别，锁存放电峰值，0.2s内快速切断高压，声光告警，保护试品；

2、全触摸液晶图形界面，操作简单；

3、支持手动、自动试验，自动模式连续完成3次测试，自动计算平均值；

4、分体机型，外接高压电源，减少现场接线；

5、多重高压保护：试品短路、击穿、电流波动高速切断输出；

6、防误操作：电压电流实时监测，高低压端子区分，缓升速降，声音告警；

7、抗震结构，适合运输颠簸现场使用；

8、高压电缆需悬空使用保证测量精度；

9、数据本地保存，支持打印、导出历史试验记录；系统校准系数普通用户禁止修改。

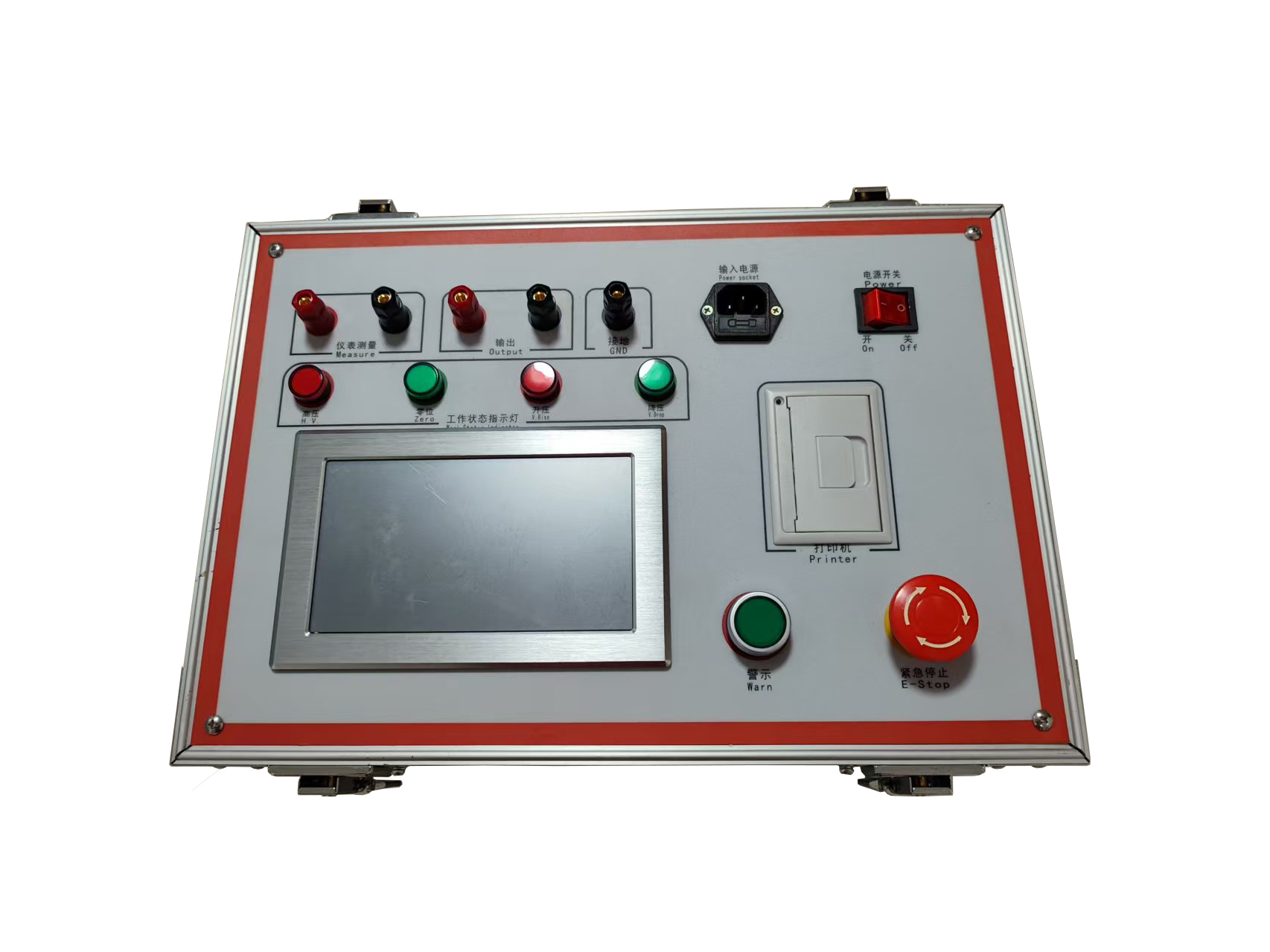

面板接口部件：

输入电源端子、输出端子、仪表测量备用端子、接地GND端子；电源总开关；高压指示灯、零位指示灯、升压指示灯、降压指示灯；航空采集插头（未接好设备无法启动）；热敏打印机；警示按钮；红色紧急停止按钮。

操作流程：

1、接线：接入主机电源线；可靠连接保护接地；输出接试验变压器输入端；航空采集插头可靠对接；高压输出接被测试过电压保护器，按照相-地放电接线规范接线。

2、开机自检，零位灯亮起代表调压器回零，可以开展试验。

3、主界面可选【手动试验】/【自动试验】/【历史数据】/【系统设置】。

>重要提示：系统设置内电压、电流校准系数出厂预设，用户禁止修改。

4、手动试验：设置高压保护电流(1-25mA，现场常用6mA)、试验电压、保护电压、分压变比、闪络保护判据等参数；选择升压步长；点击启动试验，手动升压；发生放电设备自动锁存电压、回零；可做多组测试，保存记录。也可作为普通耐压仪做耐压计时测试。

5、自动试验：设置高压保护电流、保护电压、分压变比、闪络判据、试验间隔时间（标准15s）；点击启动，仪器自动完成3次工频放电试验，自动计算三次放电电压平均值，保存数据。

>试验规范：每次测试间隔≥15s，测试3次取平均，结果不低于产品标称参数的85%。

6、历史数据：浏览记录，支持打印、导出、清除记录。

7、紧急情况直接按下急停按钮，切断输出电源。

注意事项：

1、高压电缆测量时需要悬空，保证测量精度；

2、必须可靠接地；航空采集插头未接好设备不能启动；

3、TBP不同型号参考保护电压：TBP-3.8取10kV；TBP-7.6取20kV；TBP-12.7取30kV；TBP-35取75kV；

4、工频放电试验严格遵守高压安全操作规范，人员远离高压部位；

5、系统校准参数禁止普通用户调整。

装箱清单：主机1台；电源线接地线1套；高压线1条；说明书、保修卡、合格证各1份。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:过电压保护器工频放电测试仪

[设备型号]:GSTBP-30

[核心用途]:带间隙氧化锌TBP过电压保护器/避雷器工频放电电压测试，自动3次试验求平均值，放电快速切断保护试品

[显示交互]:触摸液晶显示屏；手动/自动试验；参数设置；实时电压电流曲线；历史数据查看、打印、导出

[工作模式]:手动工频放电试验；自动三次循环工频放电；可兼做耐压计时试验

[关键能力]:波形+傅里叶变换放电识别；0.2s高速切断高压；声光报警；分体高压；RS232通讯；抗震便携

[供电规格]:AC180-270V 50/60Hz，支持发电机供电

[性能参数]:输出0-40kV，0-25mA；电压分辨率0.01kV；电流分辨率0.01mA

[危险禁忌]:设备必须可靠接地；航空插头必须接牢；高压电缆悬空使用；校准系数禁止用户修改；严格遵守高压安全距离；故障禁止私自拆机维修
