开关柜通电试验台｜多路交直流输出｜技术参数｜操作流程｜安全注意事项

ED0305B型高压开关柜通电试验台设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0305B

【设备名称】：高压开关柜通电试验台

【数据来源】：原厂说明书

【标签】：开关柜通电试验台，高低压开关柜出厂试验，多路交直流输出，分合闸线圈试验，可调电压电流输出

ED0305B型高压开关柜通电试验台，用于高低压开关柜出厂通电检验，提供多组固定、可调交直流电源，完成开关柜二次回路、分合闸线圈通电测试；各输出回路配置20A断路器短路保护；输出回路无硬件互锁，不可多路同时启用；分合闸线圈必须采用点动操作，适用于开关柜生产车间出厂校验作业。

技术参数：

输入电源：三相四线AC380V；

输出规格：

1、固定DC24V、DC48V、DC110V、DC220V各一组；

2、固定AC380V（带N点）一组；

3、单相AC 0-220V可调一组；

4、单相DC 0-250V可调一组；

5、三相交流电流0-20A可调一组；

6、交流、直流分合闸控制接点；

外形尺寸：1000×700×1300mm；整机重量75kg。

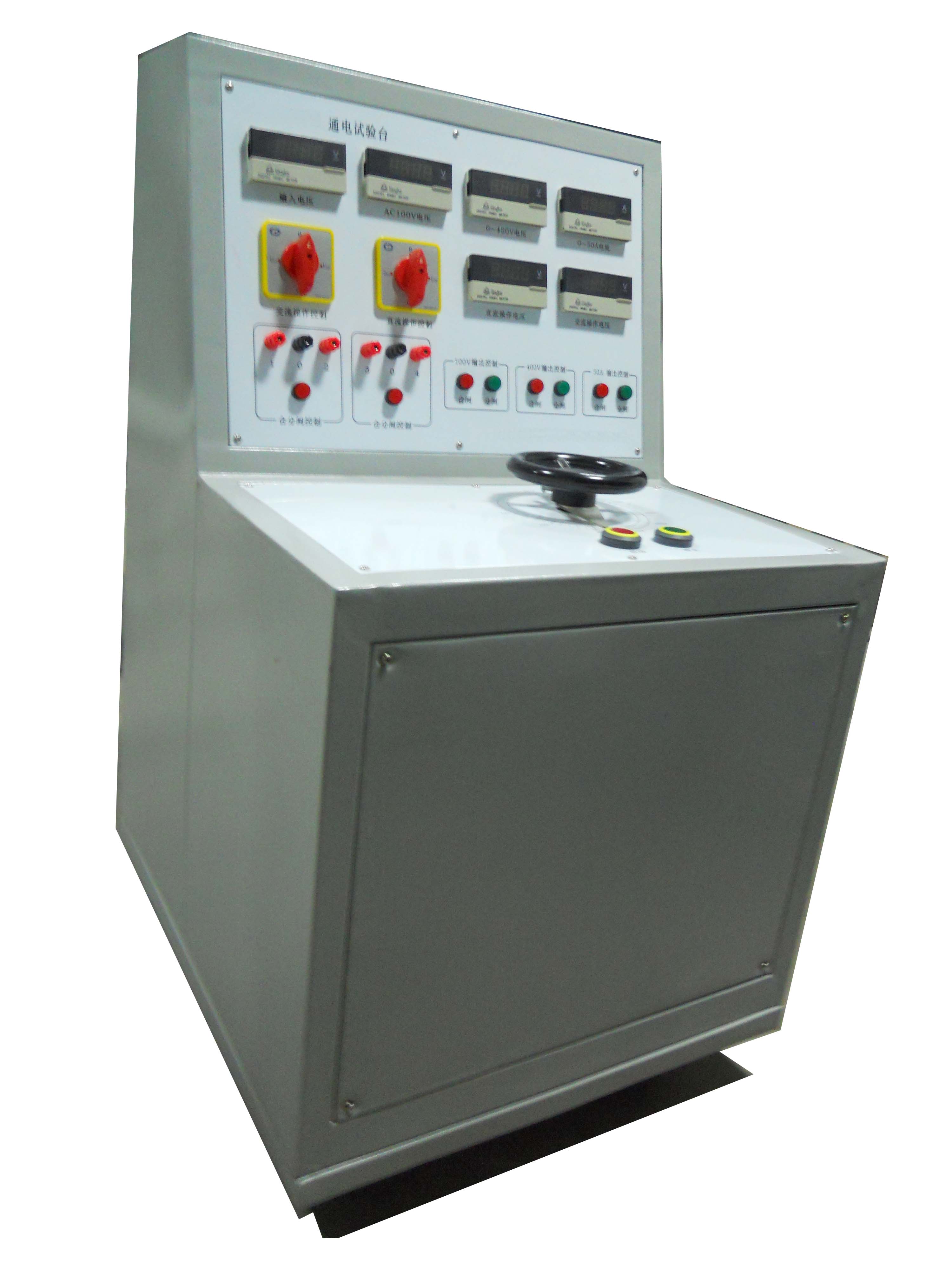

面板硬件：多路数字电压表、电流表；交流/直流操作控制转换开关；分合闸点动红绿按钮；各路输出合闸/分闸控制按钮；背板总断路器；输入、输出接线端子排、接地端子。

重要功能规则：

1、每次试验前调压器必须旋转至零位；

2、固定电压、可调电压、电流输出回路由独立接触器驱动，回路配置20A断路器做短路保护；**无硬件互锁，禁止多路输出同时工作**；

3、交流、直流分合闸操作同一时间仅允许启用一组输出；

4、分合闸线圈只能点动操作，禁止长时间持续通电。

操作流程：

>通电前确认机壳可靠接地，调压器逆时针旋至零位，被试设备与其他带电设备断开。

1、三相交流电流0-20A输出：确认调压器零位，合上背板断路器，核对三相输入电压平衡；按下启动，缓慢调压至目标电流；试验完毕调压器回零，按下停止。

2、单相交流0-220V输出：确认调压器零位，合上背板断路器；按下交流电压启动，调压至目标值；结束调压器回零，停止输出。

3、单相直流0-250V输出：调压器回零，固定电压档位切至0位；合上背板断路器，按下直流电压启动，调节电压；完成调压器回零，停止输出。

4、固定AC380V输出：合上背板断路器，核对三相输入；按下启动，试验结束按下停止。

5、固定直流电压输出：合上背板断路器，转换开关选择档位（1位DC24V，2位DC48V，3位DC110V，4位DC220V）；按下固定直流启动；试验结束按下停止。

6、交流分合闸输出：调压器回零，接好线圈；启动交流输出调压至线圈额定电压；分闸、合闸使用点动按钮；测试完成调压器回零，停止输出。

7、直流分合闸输出：调压器回零，档位切0位，接线圈；启动直流输出调压；分合闸采用点动操作；测试结束调压器回零，停止输出。

注意事项：

1、设备机壳必须可靠接地；面板周边不允许堆放杂物。

2、输入电源AC380V±10% 50Hz；设备做好防潮、防油污。

3、接线完成后，被测开关柜必须和其余带电设备断开再开展试验。

4、输出回路无硬件互锁，严禁多路输出同时启用；分合闸只允许点动操作。

保养维护：

每次使用前检查外观有无破损；试验结束拆除全部外接连线，关闭总电源；存放于干燥无尘、通风无腐蚀性气体室内。

运输与贮存：

优先原厂木箱减震包装；无木箱包装禁止堆码，木箱包装最多堆码2层；运输、贮存面板朝上；贮存底部垫防潮材料。

开箱检查：开箱后对照装箱单清点主机配件，妥善留存包装材料便于后续转运。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：整机一年三包免费维修；人为操作不当造成损坏实行优惠有偿维修；终身提供维修服务；建议填写用户反馈卡建立设备档案。

[设备类型]:开关柜出厂通电试验台

[设备型号]:ED0305B

[核心用途]:高低压开关柜出厂通电试验，多路交直流电源输出，二次回路、分合闸线圈测试

[显示交互]:多路数字电压、电流表；档位转换开关；各路输出启停按钮；交直流分合闸点动按钮

[工作模式]:固定交直流电压输出；可调交直流电压输出；可调三相电流输出；交直流分合闸点动试验

[关键能力]:多档位交直流输出；输出回路20A断路器短路保护；分合闸点动控制；适配开关柜出厂检验；无硬件互锁需人工管控输出通道

[供电规格]:三相四线AC380V±10% 50Hz

[性能参数]:DC24-220V固定；AC0-220V、DC0-250V可调；三相AC0-20A；整机75kg

[危险禁忌]:机壳必须可靠接地；每次试验调压器必须回零；禁止多路输出同时工作；分合闸线圈仅允许点动操作；被试设备必须隔离其它电源；故障禁止私自拆机维修
