SF6气体泄漏在线监测系统｜红外检测｜氧气监测｜风机联动｜技术参数操作

SF6气体泄漏在线监测报警系统设备知识库

【文档类型】：设备操作知识库

【设备名称】：SF6气体泄漏在线监测报警系统

【数据来源】：原厂使用手册

【标签】：SF6泄漏在线监测，红外光谱吸收，氧气浓度检测，多区域监测，风机联动，485通讯，GIS开关室监控

SF6气体泄漏在线监测报警系统，依据电业安全工作规程要求，采用**红外光谱吸收（朗伯-比尔定律）**检测原理；用于SF6开关室、GIS室实时在线监测SF6泄漏浓度、氧气含量、环境温湿度；最多支持24个检测区域；具备声光语音告警、红外人体感应、风机自动/定时/强制联动排风；支持本地存储历史告警、采样数据，通过485接口完成遥测遥信，适配变电站SF6配电场所安全监测。

检测原理：

采用主动吸气采样，红外光学检测，依据朗伯-比尔吸收定律；特定波长红外光穿过采样气室，根据光强衰减程度换算SF6气体浓度；抗温湿度干扰，检测稳定性好。

系统硬件组成（模块化）：

1、操作控制屏：壁挂式，320*240液晶，按键操作；集成红外人体感应、语音+声光报警；显示各区域SF6、氧气、温湿度、风机工作状态；尺寸25×34×8cm。

2、检测主机（机柜式）：内置SF6光学检测单元、氧气/温湿度传感器、采样气泵；集成集中供电单元、气体采样单元；尺寸62×27×60cm；AC150-265V输入，整机功耗＜60W。

3、气路采样管路：分路采集各个监测区域气体样本。

主要功能：

1、实时监测：多区域循环采样，显示SF6浓度、氧气含量、环境温湿度；报警阈值现场可设置。

2、报警输出：SF6、O₂越限时，触发声光语音报警；干接点输出上传远端监控。

3、人体红外感应：人员靠近时触发语音提示，告知现场报警状态，提示通风。

4、风机控制：告警联动启动、定时启动（最多4组定时任务）、面板手动强制启/停风机；风机响应≤2s；接触器AC220V/20A。

5、数据存储：告警记录最多450条，历史采样数据最多900条，每小时自动存储；掉电数据不丢失。

6、通讯：RS485接口；支持电总协议、IEC870-5-101；波特率9600bps，实现遥测、遥信。

7、液晶屏3分钟无操作自动息屏，按键或人体感应唤醒屏幕。

技术指标：

SF6：量程≥100μL/L(ppm)，精度≤50μL/L；检测时间≤2min（采样距离30米）；

氧气：量程0-25%，精度≤5%；

温度：-40～60℃，精度≤2℃；

湿度：0-100%RH，精度≤5%；

风机启动响应时间：≤2s；

供电AC150-265V；整机功耗＜60W；

主机工作环境-10～50℃；采样单元-40～60℃；

抗电强度＞2000V；绝缘电阻＞10MΩ；EMC符合IEC1000-4。

面板按键说明：

+、- 修改参数；风机开/风机关 强制风机控制；确认/取消；↑↓←→菜单移动选择；3分钟无操作自动熄屏。

菜单功能模块：

1、告警查询：查看全部告警记录，包含区域、数值、发生时间。

2、实时数据：各区域SF6、氧气、温湿度、风机状态实时展示。

3、历史数据：按时间查看每小时存储的历史监测记录。

4、数据管理：密码进入，可清除告警/历史数据，设置蜂鸣器、风机定时、灵敏度、手动测试。

5、时钟校正：修改系统日期时间。

SF6分解物安全提示：

SF6本身窒息性，氧含量低于19.5%存在窒息风险；电弧分解产物SOF₂、SO₂F₂、SF₄、HF等均具有强毒性、腐蚀性，危害呼吸系统。

安装与组网：

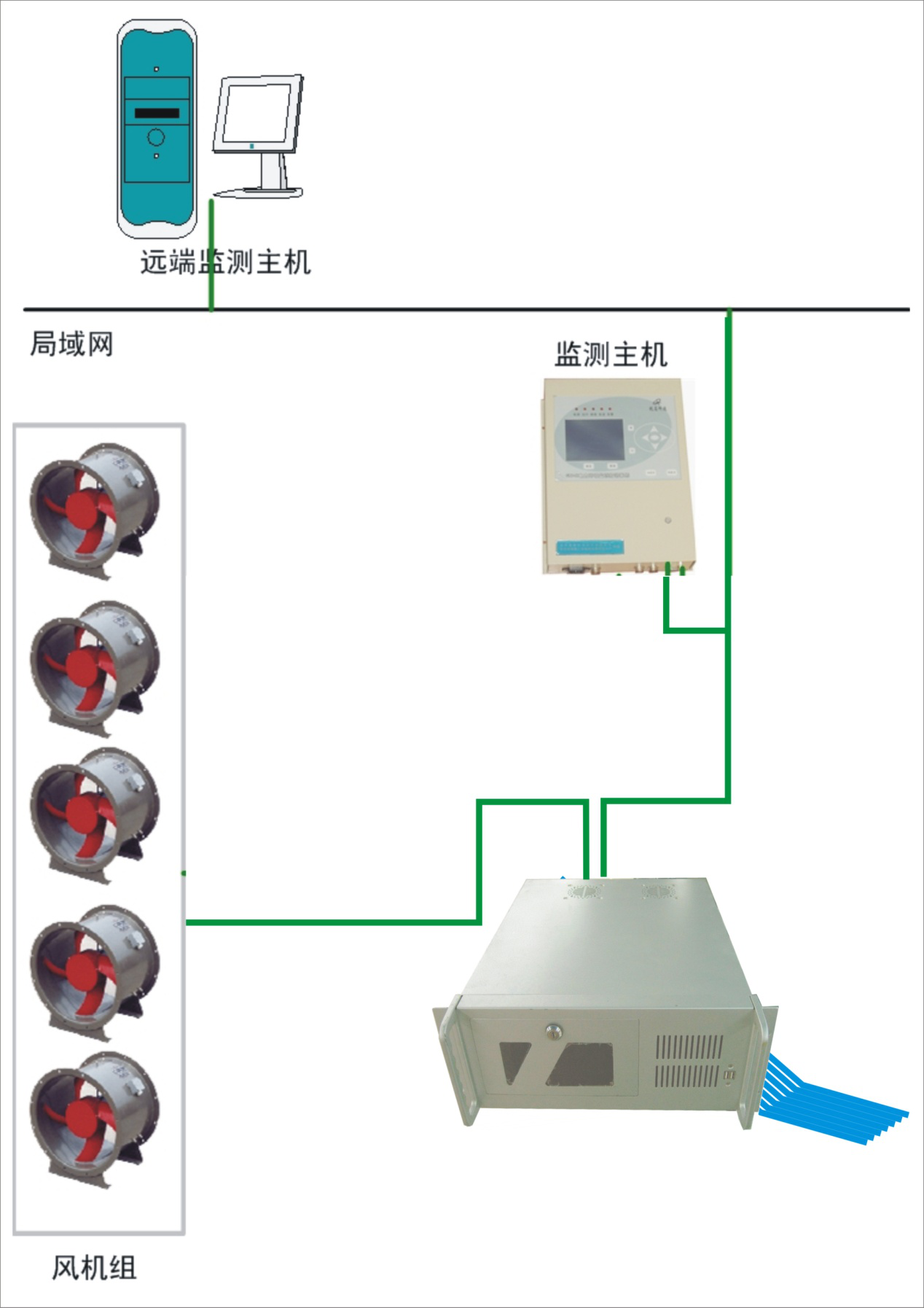

模块化架构，气路防护管布线；通过RS485接入远端监控主机，实现后台集中监控；风机组由系统继电器接点驱动。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；禁止拆除盖板开机运行；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:SF6开关室在线监测报警系统

[核心用途]:SF6开关室多区域在线监测SF6泄漏、氧气、温湿度；报警联动风机排风，上传远动监控

[显示交互]:本地320*240液晶；告警查询、实时数据、历史记录、参数设置；红外感应自动唤醒屏幕

[工作模式]:循环主动吸气采样；阈值告警；风机定时/告警/手动三种控制模式；485远传通讯

[关键能力]:最多24个监测区域；红外光谱SF6检测；声光语音报警；人体红外提示；掉电保存告警历史数据；风机继电器输出

[供电规格]:AC150-265V；整机功耗＜60W

[性能参数]:SF6精度≤50ppm；氧气0-25%；风机响应≤2s；RS485，9600bps

[危险禁忌]:系统可靠接地；气路管路规范布设；分解物具备剧毒腐蚀性；参数修改进入密码模式；故障禁止私自拆机维修
