MTP-4330B型微机型继电保护测试系统设备知识库

【文档类型】：设备操作知识库

【设备型号】：MTP-4330B

【设备名称】：微机型继电保护测试系统

【数据来源】：原厂说明书

【标签】：继保测试仪，4相电压3相电流，微机保护校验，差动保护，距离零序保护，状态序列，同期试验，整组传动，谐波叠加，低周保护

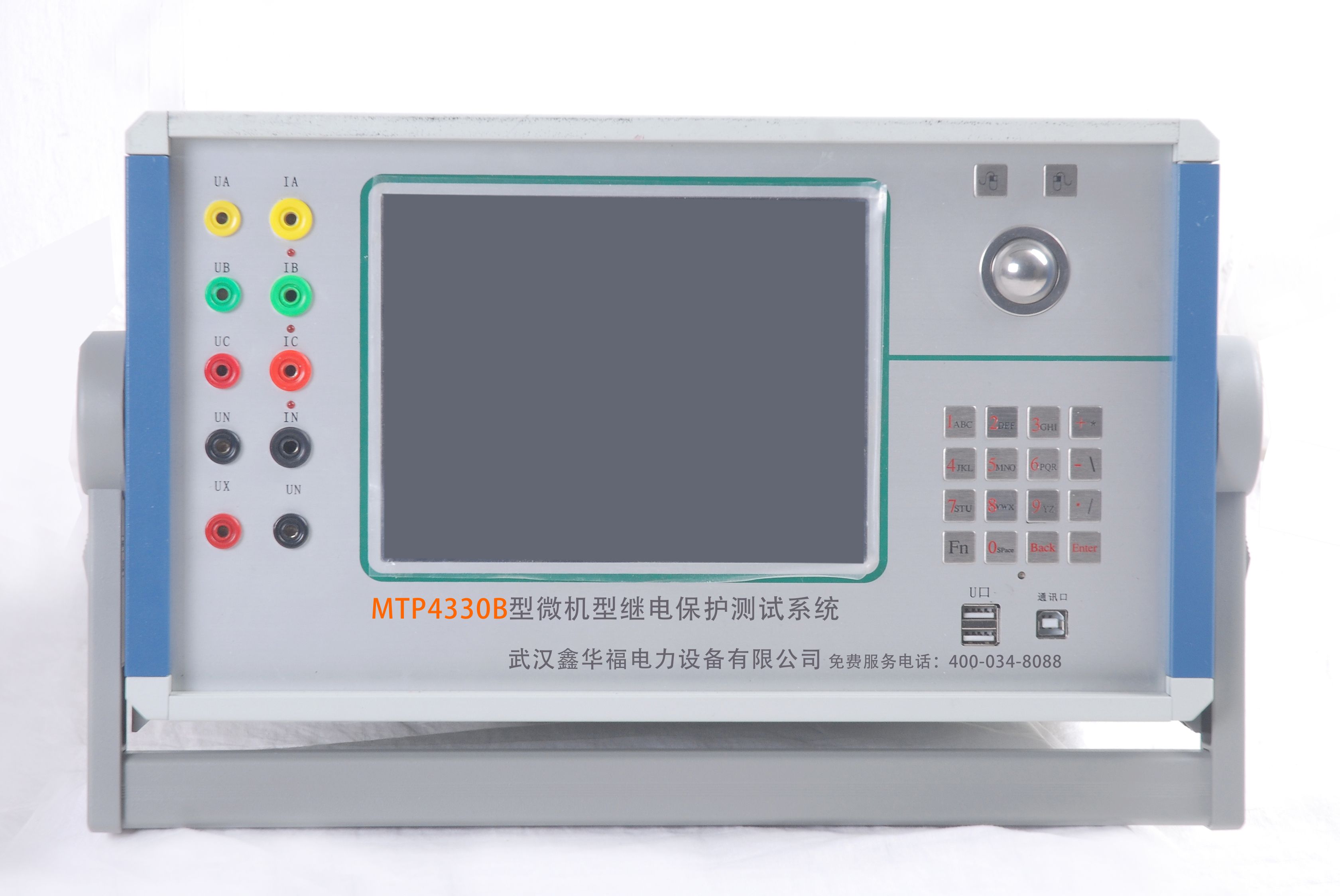

MTP-4330B微机型继电保护测试系统为电力继电保护专用测试设备，DSP数字信号处理架构；配置4相电压、3相电流输出；8.4寸TFT彩色触摸屏，本机可独立操作，也可连接Windows电脑软件运行；具备丰富试验模块，可完成各类微机、电磁型继电器及成套保护装置校验；支持故障模拟、整组传动、定值扫描、波形存储、报告打印，广泛用于变电站、继保试验室、检修现场。

技术指标：

交流相电流输出：0-40A；三并输出0-120A；相电流长期允许10A；三并120A短时允许10s；

交流相电压输出：0-120V，线电压0-240V；

直流电流每相0-±10A，三并0-±30A；直流相电压0-±160V；

频率范围20-1000Hz，可输出1-20次谐波；

开关量输入：10路，兼容空接点、0-250V电位接点；

开关量输出：8对空接点；

时间测量：0.1ms-9999s，精度0.1ms；

独立辅助直流电源：110V/220V可调，最大输出1.5A；

供电AC220V，工作环境-10℃~+50℃；整机一体化便携结构。

硬件组成：

DSP嵌入式主控单元；功放功率输出模块；8.4英寸TFT彩色液晶+光电轨迹球鼠标；开关量输入输出回路；独立直流辅助电源；散热风扇；保险、接地端子；可外接电脑上位机软件。

核心软件试验模块：

1、交流试验：4U3I输出，支持手动/半自动/全自动；短路故障计算；序分量输出；可测动作值、返回值、返回系数；

2、直流试验：交直流继电器、时间继电器动作电压、动作时间测试；两相电压串联提升输出电压，多相电流并联增大输出电流；

3、状态序列（最多9个状态）：时间/开入/按键/GPS多种触发；模拟故障前-故障-跳闸-重合-永跳，用于备自投、重合闸后加速试验；

4、谐波叠加试验：各相叠加直流及2-20次谐波；用于变压器差动保护谐波制动系数校验；幅值可按绝对值或基波百分比设置；

5、频率及高低周试验：测试低周减载、高周切机；可测动作频率、动作时间、df/dt闭锁、dv/dt闭锁、低电压、低电流闭锁；

6、功率方向及阻抗试验：功率方向、负序/零序方向、相间/接地阻抗；自动搜索动作边界，计算最大灵敏角，支持突变量启动；

7、同期试验：准同期装置、检同期/检无压重合闸；测试压差、频差、角差、导前角、导前时间、调压调频脉宽；

8、整组试验Ⅰ/Ⅱ：模拟瞬时、永久、转换性故障；距离、零序保护整组传动；支持接点控制、时间控制、GPS同步触发；PT母线/线路侧位置可设置；

9、距离和零序保护模块：自动批量校验多段接地距离、相间距离、零序保护；支持多种零序补偿系数表达方式；

10、线路保护模块：阻抗、零序、负序、z/t阶梯、重合闸后加速、非全相、工频变化量、最大灵敏角测试；

11、阻抗特性模块：搜索距离保护R-X阻抗动作边界，绘制圆、多边形动作特性曲线；

12、差动保护模块：变压器、发电机、电动机差动；比例制动、谐波制动特性搜索；支持多种变压器接线方式，平衡系数、相位补偿设置；

13、6-35kV微机线路保护综合测试：适配小电流接地系统，批量完成过流、低周、功率方向等测试。

主要产品特点：

1、本机触摸屏独立运行，无需外接笔记本；也支持Windows上位机软件，实现复杂自动化测试；

2、4相电压3相电流，Ux多功能，可输出3U0、检同期抽取电压、任意自定义电压；

3、完备硬件保护：功放过热、过流、短路保护；大电流输出软件限时保护；

4、丰富开关量：10路开入识别跳闸、重合闸接点；8对开出模拟断路器接点；开入兼容空接点、有源电位接点；

5、独立110/220V可调直流辅助电源，可给保护装置、操作回路供电；

6、支持GPS秒/分脉冲，实现多台测试仪异地同步故障输出；

7、试验参数保存调用，试验报告存储、查看、打印导出；矢量图实时显示；

8、多种故障模型：单相接地、两相、三相短路，瞬时、永久、转换故障，支持正向反向故障模拟。

操作通用要点：

1、仪器机壳必须可靠接地；接线断电状态完成；开入公共端接有源接点正极；

2、大电流输出严格遵守短时工作限制，120A三并联只允许短时10s；

3、状态序列、整组试验分清PT安装位置（母线侧/线路侧）；接地类故障务必正确填写零序补偿系数；

4、差动保护试验重点核对变压器接线组别、相位补偿方式、平衡系数；

5、开关防抖时间：普通继电器20ms，微机保护5ms；

6、GPS同步试验，使用PPM分脉冲做同步触发；

7、独立辅助直流电源开机即带电，接线前断电，注意防触电。

注意事项：

1、禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；

2、清洁前拔掉电源插头，禁止湿手插拔电源；外壳接地柱可靠接地；

3、带电状态禁止插拔电压电流测试线、开关量接线；禁止拆除盖板开机；

4、内部无可供用户自行维修部件，故障交由厂家指定维修人员检修；

5、避免在易爆环境操作，整机保持干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为损坏、进水、跌落、私自拆机不在保修范围。

[设备类型]:微机型继电保护综合测试仪

[设备型号]:MTP-4330B

[核心用途]:校验电磁型、微机型继电保护装置；距离、零序、差动、功率方向、低周、同期、备自投、重合闸保护；模拟各类电力故障，完成定值校验、整组传动试验

[显示交互]:8.4寸TFT彩色液晶，光电轨迹球鼠标；矢量图、试验曲线；参数保存；报告存储打印；支持上位机Windows软件

[工作模式]:本机独立运行 / PC上位机控制；手动、自动试验；状态序列；GPS多机同步触发

[关键能力]:4U3I输出，Ux多功能；1-20次谐波输出；10路开入8对开出；独立110/220V辅助直流；丰富继保专用试验模块；故障模拟；报告导出打印

[供电规格]:AC220V 50Hz

[性能参数]:相电流0-40A，三并120A短时；相电压0-120V；频率20-1000Hz；时间测量0.1ms精度；工作-10℃~+50℃

[危险禁忌]:外壳可靠接地；大电流严格遵守短时工作限制；开入有源接点公共端接正极；接地故障正确设置零序补偿系数；差动保护核对平衡系数；辅助电源开机即带电；禁止带电插拔接线；禁止私自拆机维修
