ED0608型便携式直流接地检测仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0608

【设备名称】：便携式直流接地检测仪

【数据来源】：原厂说明书

【标签】：直流接地查找，直流系统不断电接地故障定位，波形分析法，220V/110V/48V/24V直流系统，信号发生器，接收钳表，变电站直流屏，蓄电池回路接地

ED0608便携式直流接地检测仪，采用波形分析探测原理，**直流系统无需停电、不用退出浮充机组**，适用于发电厂、变电站、煤矿、化工厂各类24V-220V浮空直流系统，查找直流一点接地故障点；由信号发生器、信号接收器、A/B信号采集钳组成；向直流母线对地注入特定低频信号，钳表采集各支路感应信号，通过0-19数值显示绝缘优劣，01代表绝缘差、19代表绝缘良好；抗分布电容干扰，可快速定位接地支路及接地点位置，保障直流控制保护系统安全运行，防止两点接地引发保护误动/拒动。

技术指标：

## 信号发生器

输出信号频率：2.5Hz；空载输出电压±20V±5%；幅值误差＜5%；短路输出电流≤80mA；输出口抗400V直流冲击；

供电AC220V±10%，50Hz；最大功率3W；保险200mA；外形300×270×200mm。

## 信号接收器

检测灵敏度0.5mA；发生器阻抗40KΩ；最大输出电流2.5mA；0-19数字显示；

A钳口径Φ50mm；B钳口径Φ7mm×9mm；外形210×100×32mm；内置电池供电。

## 整机参数

最大检测接地电阻300KΩ；最大检测电容20μF；

接地电阻0-4.5KΩ，误差≤0.5KΩ；接地电容3-10μF，误差≤1μF；检测电容范围3-60μF。

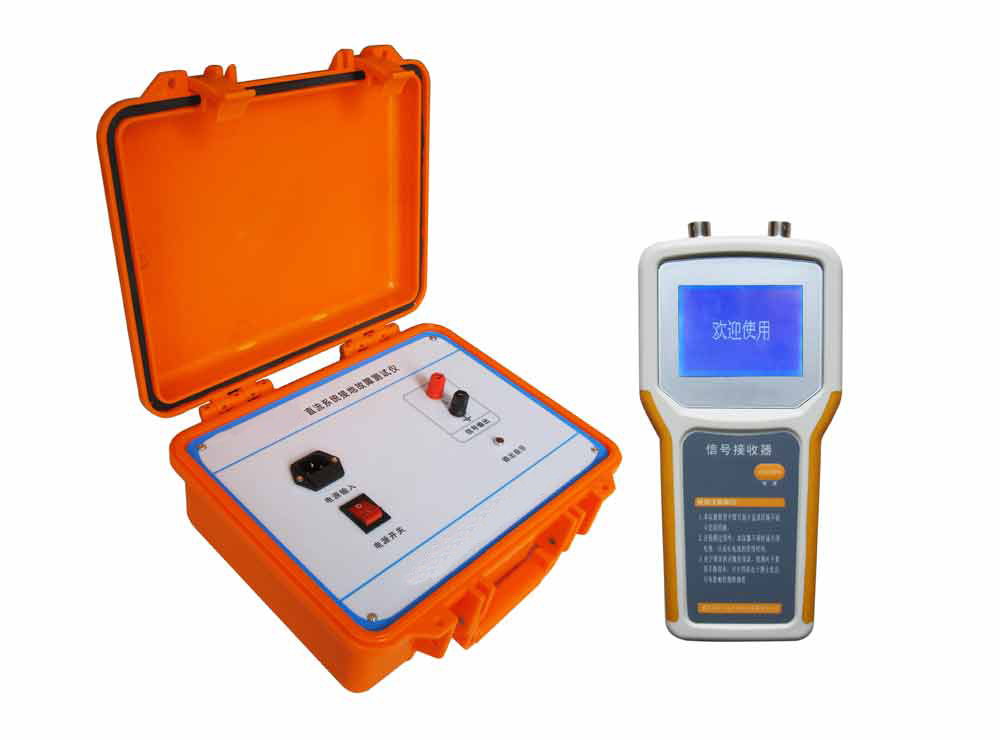

硬件组成：

1、信号发生器：AC220V供电，电源开关、电源输入插座、信号输出端子、输出指示灯、2A保险管；红黑输出引线，红夹接直流母线，黑夹接大地。

2、信号接收器：手持液晶显示，A钳接口、B钳接口、ON/OFF电源按键；依靠电池供电，无需外接电源。

3、A大钳、B小钳：仅用于直流回路，禁止卡接交流线缆。

操作流程：

1、信号发生器接线：输出红夹接故障直流母线，黑夹可靠接地；优先接蓄电池近端母线；故障区域较远可改接故障区前端小母线/保险出口；发生器放置在电源端，接收器钳表在负荷端检测。接通AC220V电源，开机，输出指示灯闪烁代表信号正常输出。

2、信号接收器安装A/B钳，开机；卡钳卡入被测直流支路线缆，**卡钳保持静止，禁止手握钳体晃动，避免数据漂移**。

3、读取液晶屏0-19绝缘数值：数值越低接地越严重；找到低数值的主回路，再逐级向下排查分支；可使用二分法，分段缩小故障范围，确定接地故障点。

4、全部检测完毕，先关闭发生器、接收器电源，拆除测试夹与钳表。

关键使用要点：

1、卡钳**只允许测量直流回路，严禁夹持交流电缆**。

2、全部支路读数均无异常，需要检查蓄电池、充电机等电源侧是否接地。

3、接收器闲置及时关机，节约电池电量；电量不足及时更换电池，保障测量精度。

4、测试时钳表保持静止，手部不要握持钳头，防止磁通扰动造成读数跳动。

5、发生器尽量接在支路电源侧，接收器钳表在负荷侧进行排查。

装箱清单：信号发生器1台、信号接收器1台、A接收钳1把、B接收钳1把、信号输出引线1套、电源线1根、电池5节、2A保险管2只、铝合金包装箱、说明书、合格证、检验报告、保修卡、质量反馈单。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机损坏不在保修范围。

[设备类型]:便携式直流接地故障检测仪

[设备型号]:ED0608

[核心用途]:不断电查找变电站/电厂直流系统接地故障；适配24V/48V/110V/220V直流屏，定位接地支路与故障点

[显示交互]:手持接收器液晶，0-19数值显示绝缘好坏；A/B双钳接口，内置电池便携

[工作模式]:母线注入2.5Hz低频信号；钳表采集支路感应信号；二分法分段定位故障

[关键能力]:直流系统不停电查找接地；抗系统分布电容干扰；大A钳、小B钳适配不同线缆；发生器抗400V直流冲击

[供电规格]:信号发生器AC220V；信号接收器内置干电池

[性能参数]:输出2.5Hz低频信号；检测接地电阻最大300KΩ；检测电容最大20μF；检测灵敏度0.5mA

[危险禁忌]:卡钳严禁卡交流线缆；发生器红黑夹正确接母线与地；钳头检测过程保持静止；电量不足及时更换电池；禁止私自拆机维修
