变电站综合自动化系统校验仪

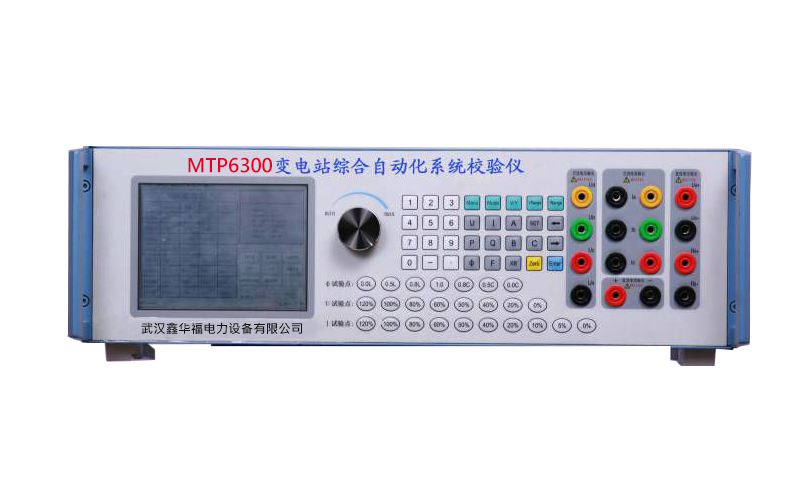

MTP6300变电站综合自动化系统校验仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：MTP6300

【设备名称】：变电站综合自动化系统校验仪

【数据来源】：原厂说明书docx

【标签】：RTU四遥校验，遥测遥信遥控遥调，SOE事件顺序，交流采样，0.05级功率源，谐波输出，GPS授时，远动规约测试

MTP6300变电站综合自动化系统校验仪，联合电力试验研究院开发，采用DSP+GPS授时、无线通信技术；依据GB/T13729-2002、DL/T630-1997（2005复审），专门校验RTU、测控装置四遥（遥测、遥信、遥控、遥调）功能；内置0.05级高精度交直流功率源，支持谐波输出、SOE分辨率测试；具备数据库管理，数据存储查询打印，自动生成测试报告原始记录。

技术指标：

## 交流输出

1、三相交流电压：量程57.7/100/220/380V；0-120%RG；准确度0.05%RG；每相35VA；失真≤0.2%；稳定度0.01%/2min

2、三相交流电流：量程1/2/5/20A；0-120%RG；准确度0.05%RG；每相25VA；失真≤0.2%

3、相位：0-359.99°；分辨率0.01°；准确度0.05°

4、功率因数：-1~+1；分辨率0.0001；准确度0.05%

5、频率：45-65Hz；同频/异频模式；准确度0.002Hz

6、谐波：2-63次谐波，谐波含量0-40%，可设置谐波相位

7、三相对称度：电压电流≤0.02%；相位≤0.05°

## 交流测量

- 电压自动量程，端子输入精度0.05%RG；

- 电流端子输入0.05%RG，钳形输入0.2%RG；

- 功率：端子有功0.05%、无功0.1%；钳表有功0.2%、无功0.5%

## 直流输出

1、直流电压：75mV/10V/100V/300V/600V；0-120%RG；0.05%RG；负载10VA；纹波≤0.5%

2、直流电流：1mA/10mA/20mA；0-120%RG；0.05%RG；最大输出电压40V；纹波≤0.5%

主要测试项目：

1、遥测校验：交直流模拟量，基本误差、遥测响应时间、影响量改变量、扫描周期、主站通信正确性；

2、遥信校验：遥信状态一致性、SOE事件顺序记录、SOE分辨率、变位响应时间、有源/无源状态量输出；

3、遥控校验：遥控执行功能、输出继电器接点容量校验；

4、遥调校验：遥调通道功能、模拟量输出准确度校验；

5、数字量、脉冲输入校验：数值一致性、主站通信核对；

6、按照远动规约实现交流采样RTU全自动校验。

软件数据管理功能：

1、被检RTU参数可永久保存，测试可直接调用；

2、试验数据存储、查询、浏览、删除、打印；

3、自动生成测试报告与原始记录。

硬件关键能力：

DSP数字处理，GPS授时，支持无线通信；内置高精度交直流功率源、谐波发生单元；有源/无源遥信接点输出；支持端子、钳表两种测量输入。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、错误接线造成损坏不在保修范围。

[设备类型]:变电站综合自动化（RTU测控）校验仪

[设备型号]:MTP6300

[核心用途]:测控/RTU四遥校验（遥测遥信遥控遥调）；SOE分辨率；交流采样装置检验；0.05级交直流功率源，谐波输出；自动生成测试报告

[显示交互]:数据库管理；RTU参数永久保存；数据存储查询删除打印；自动输出测试报告与原始记录

[工作模式]:遥测、遥信、遥控、遥调、数字量、脉冲测试；全自动规约校验；谐波输出；同频/异频频率模式

[关键能力]:0.05级交直流源；2-63次谐波；GPS授时；有源无源遥信输出；端子+钳表测量输入；无线通信

[供电规格]:AC220V

[性能参数]:电压电流输出精度0.05%RG；相位0.05°；支持SOE事件顺序测试；符合GB/T13729-2002、DL/T630-1997

[危险禁忌]:外壳可靠接地；带电不可插拔测试线；禁止私自拆机维修
