氧化锌避雷器测试仪｜阻性电流基波Ir1p｜PT二次法｜在线电流法｜边相校正相间干扰

ED0403-I型氧化锌避雷器测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0403-I

【设备名称】：氧化锌避雷器（MOA）测试仪

【数据来源】：原厂说明书doc

【标签】：MOA带电测试，阻性电流基波，全泄漏电流，容性电流，功耗，PT二次法，在线电流法，实验室离线法，边相校正，相间干扰，RS232，内置电池

ED0403-I氧化锌避雷器测试仪，采用傅里叶谐波分析、投影法原理，用于氧化锌避雷器带电或停电实验室检测；测量总泄漏电流、阻性电流基波峰值、容性电流、相位角、避雷器功耗；支持PT二次法、在线电流法、实验室离线三种测量模式；具备边相校正补偿相间干扰；大屏幕中文液晶、微型打印机，本机存储1024组数据；内置可充电锂电池，无市电可连续工作3h以上，RS-232串口可上传数据至电脑，广泛用于变电站避雷器交接、预防性带电测试。

技术指标：

1、参考电压输入：10-200V；输入回路带0.1A保险+隔离互感器双重PT保护；

2、电流量程：全泄漏、阻性、容性电流0-10mA；

3、避雷器功耗：0-999.9W；相位0-360°；

4、测量精度：全电流±(读数×3%+1个字)；阻性电流±(读数×10%+3个字)；

5、供电：AC220V；内置锂电池连续工作≥3h，充电≥6h；

6、存储：本机共1024组记录（16页，每页64组）；

7、整机尺寸33×28×14cm；主机重4kg，测试线包2kg；

8、接口：参考电压输入、泄漏电流输入、保护接地、RS-232、电源插座。

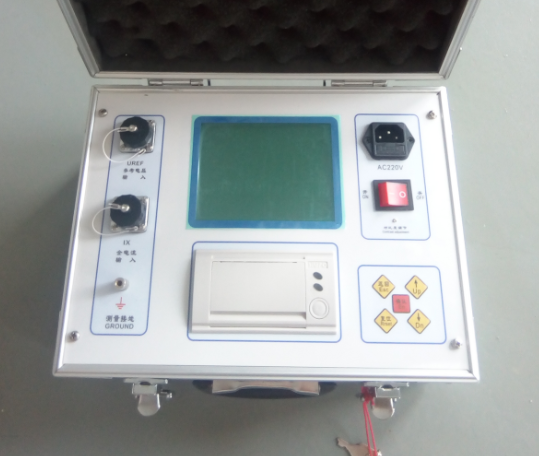

硬件面板：

大屏幕液晶显示器；微型打印机；参考电压输入端子；泄漏电流输入端子；安全接地端；键盘区；功能转换开关；RS-232通讯口；对比度调节旋钮。

三种测量模式：

1、PT二次法（现场带电）：从PT二次获取参考电压信号，避雷器计数器两端取泄漏电流信号；设置电压变比，可启用边相校正补偿相间干扰。

2、在线电流法（现场带电）：仅采集泄漏电流，不需要接入PT二次电压，免去开启PT箱操作，设置对应母线电压。

3、实验室离线停电法：接线逻辑同PT二次法，外接试验变压器输出作为参考电压，避雷器高压接试验变高压，下端接入泄漏电流输入。

操作流程：

1、接线：仪器外壳可靠接地，区分电压、电流测试线，严禁接错；PT二次接线严防PT二次短路。

2、功能开关拨至AC（市电）或DC（电池），开机预热5分钟再开展测量。

3、主菜单配置：避雷器编号、电压变比值、测量方式、边相校正角、相序、系统时间。

4、选择【开始测量】，屏幕显示U0、全电流I0、Ip、三次谐波I3、阻性基波Ir1p、容性基波Ic1p、相位φ、功耗P1；可查看电压-电流波形（仅显示相位关系，幅值无实际意义）。

5、测试完成执行保存或直接打印；可进入历史数据翻阅、打印历史记录。

6、使用完毕功能开关必须切到“关”，防止锂电池过放电损坏；充电时开关拨至充电档，充满指示灯由红变绿。

关键判据与相间干扰：

1、主要评判指标：**阻性电流基波Ir1p、基波相位φ**；φ≈83-87°为优；79-83°良；75-79°中；＜75°避雷器性能差。

2、一字排列三相避雷器存在相间杂散电容干扰：A相相位偏小、阻性偏大；C相相位偏大、阻性偏小；可通过边相校正角补偿，也可关闭补偿，纵向比对历史数据变化趋势。

3、波形仅反映相位关系，波形幅值不代表真实电压电流大小，波形仅可打印不能保存。

重要注意事项：

1、PT二次接线严防PT二次短路；电压、电流测试线严禁互换，否则会烧毁仪器。

2、端子有信号输入时禁止插拔测试线，避免设备损坏。

3、每次测试开机预热5分钟；仪器用完务必打到“关”，防止电池过放报废。

4、电压输入回路0.1A保险、电源保险损坏必须更换同规格保险管。

5、内部无可用户维修部件，故障联系厂家售后，禁止私自拆机。

成套配件：

测试仪主机；电压、电流测试线；电源线、接地线；多规格保险管；对比度起子；打印纸；串口通讯线、通讯软件光盘；说明书、合格证出厂报告。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁；PT二次接线严防短路。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、错接线路造成损坏不在保修范围。

[设备类型]:氧化锌避雷器带电测试仪

[设备型号]:ED0403-I

[核心用途]:MOA避雷器带电/停电试验；测全泄漏电流、阻性基波Ir1p、容性电流、相位、功耗；PT二次法、在线电流法、实验室离线法；边相校正补偿相间干扰，数据存储打印，RS232上传电脑

[显示交互]:中文大屏幕液晶；避雷器编号、变比、校正角、相序设置；实时显示各项测试参数；电压电流相位波形查看；历史1024组记录查阅、打印；系统时间设置

[工作模式]:PT二次法、在线电流法、实验室离线测量；边相相间干扰校正；本机存储、打印；RS232计算机数据上传；内置锂电池供电

[关键能力]:傅里叶谐波投影算法；PT二次回路双重保险保护；边相校正；内置锂电池连续3h工作；波形显示相位关系；1024组数据存储

[供电规格]:AC220V；内置可充电锂电池，充电≥6h，连续工作≥3h

[性能参数]:参考电压10-200V；电流0-10mA；全电流精度±(3%读数+1字)，阻性电流±(10%读数+3字)；整机4kg

[危险禁忌]:外壳可靠接地；PT二次严防短路；电压电流线不可互换；带信号禁止插拔测试线；使用完毕开关务必打至关，防止电池过放电；保险必须同规格更换；禁止私自拆机维修
