ED2018C三相电容电感测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED2018C

【设备名称】：三相电容电感测试仪

【数据来源】：原厂说明书doc

【标签】：并联电容器不拆线测试，电容、电感、电流测量，工频测试，钳形电流夹，本机存储，热敏打印，无功补偿电容器检测

ED2018C三相电容电感测试仪，针对电力无功补偿并联电容器组开发，支持**不拆线测量成组并联中单台电容器参数**；也可测量电感、交流电流；仪器工频试验电源可自动换挡，同步显示电压、电流、功率、频率；中文大屏幕液晶，内置热敏打印机，本机可存储20组测试数据（溢出自动覆盖最早记录），具备不掉电日历时钟；输出短路保护，提升电容器现场检测效率，避免拆装引线带来的工作量与接线错误。

技术指标：

1、环境条件：-10℃～40℃；湿度≤90%RH无结露；

2、供电：AC220V；

3、测量量程及精度

- 电容：2μF～2000μF；±(读数×1%+0.1%满度)；分三档量程

- 电感：5mH～5H；±(读数×3%+0.2%满度)；分三档量程

- 电流：0.1A-20A；±(读数×1%+5个字)；标配20A钳形电流夹

4、保护：输出过流、短路硬件保护；输出电压自动档位切换；

5、存储：本机最多保存20组记录，超量自动覆盖最早数据；

6、人机：中文点阵液晶；热敏打印机；完整按键操作；系统日历时钟可校准。

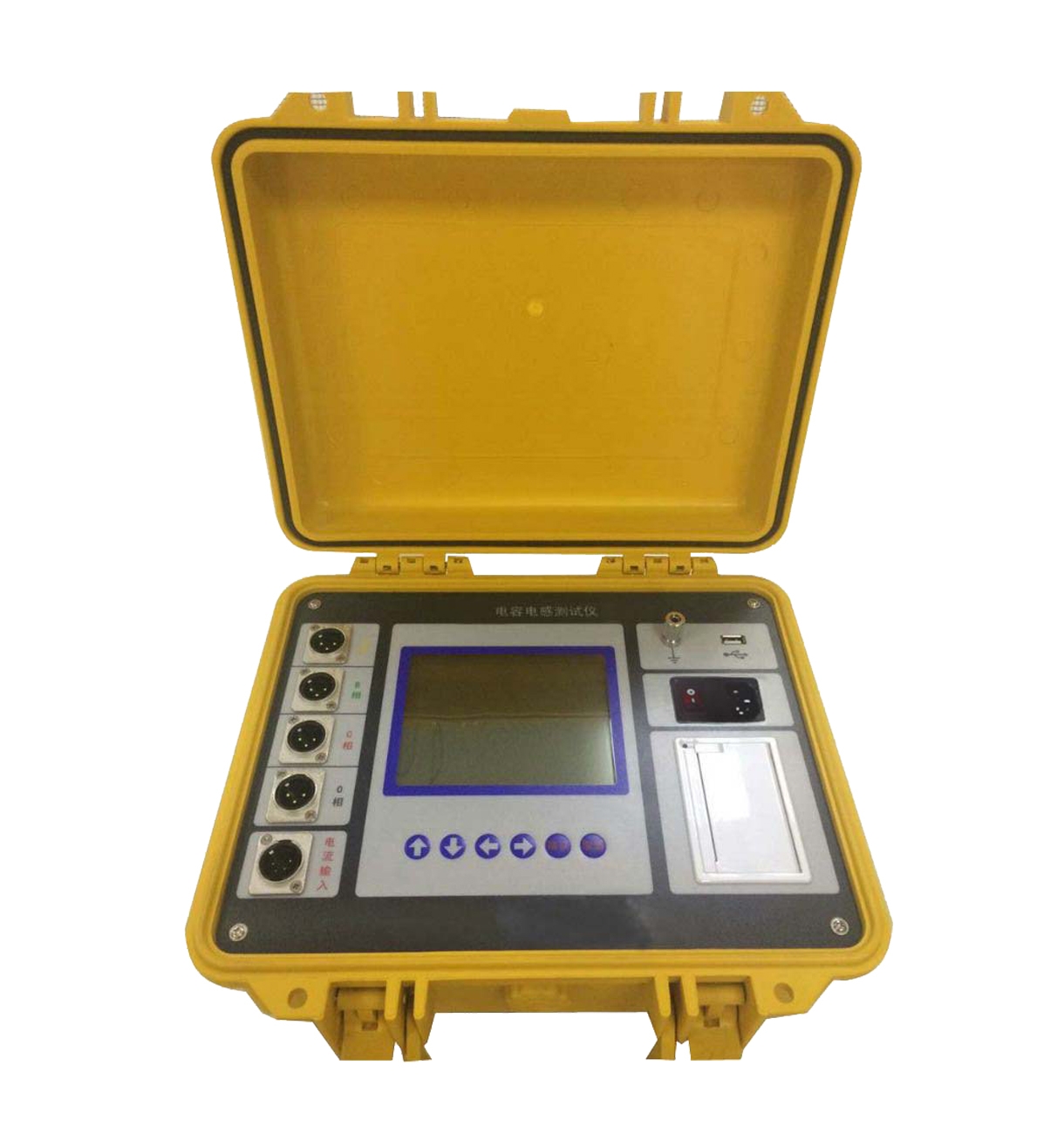

硬件面板端子：

外壳保护接地柱；电源开关保险仓；电压输出Ux、Io输出端子；钳形电流输入；液晶显示屏；功能按键组；内置热敏打印机。

主要测试功能：

1、电容测量：不拆线测并联单只电容器；同步显示I、U、P、f、电容值；

2、电感测量：测量电感元件；同步显示I、U、P、f、电感值；

3、电流测量：仅使用钳形夹，测量回路交流电流与频率；

4、记录读取：回看本机存储历史记录，支持打印；

5、时间校准：校准系统日历时钟。

操作流程：

1、仪器外壳接地柱必须可靠接地；电压输出线接被测元件两端，钳形电流夹夹住被测元件引线；设置对应电流钳量程（默认20A），录入试品序号。

2、接通AC220V开机，主菜单选择测试项目（电容/电感/电流/记录读取/时间校准），按确认进入。

3、设置参数（电流钳量程、试品序号），确认启动测量；屏幕同步展示电气量与被测参数。

4、测试完成，可执行【存储】保存本组记录，【打印】输出报告；返回回到主菜单。

5、记录读取：浏览历史20条记录，可打印；存储满20条后新记录自动覆盖最早一条。

6、时间校准：左右键移位、上下键修改数字，确认保存时间。

关键接线要点：

电容/电感测试：电压输出接试品两端，钳形夹夹持被测元件引线；

电流单独测试：只需钳形夹夹住被测导线，无需接电压输出线。

重要注意事项：

1、电压输出端子严禁直接短路；仪器输出电压会随被测元件大小自动切换档位，电压可能突变。

2、仪器只做本机源输出测量，**不能用来测量外部高压电压**。

3、外壳必须可靠接地；存储上限20组，及时备份数据，避免被覆盖。

4、故障禁止私自拆机，联系厂家售后。

成套配件：

测试仪主机、测试线、钳形测试线、电源线、接地线、保险管、打印纸、说明书、出厂测试报告、合格证、保修卡。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：购机起一年整机保修，终身维护；人为摔落、进水、私自拆机、使用不当造成损坏不在保修范围。

[设备类型]:三相电容电感测试仪

[设备型号]:ED2018C

[核心用途]:无功补偿并联电容器组不拆线检测；测量电容、电感、交流电流；本机存储、热敏打印测试报告，日历时钟

[显示交互]:中文大屏幕液晶；实时显示U/I/P/f以及被测元件参数；试品序号设置；历史记录查阅；系统时间校准；热敏打印输出

[工作模式]:电容测试；电感测试；单独电流测量；历史记录读取；系统时间校准；输出短路过流保护，电压自动换挡

[关键能力]:并联电容器不拆线测单只元件；工频源自动换档；标配20A钳形电流夹；本机20组存储（溢出覆盖最早记录），打印报告

[供电规格]:AC220V

[性能参数]:电容2μF-2000μF；电感5mH-5H；电流0.1-20A；短路过流保护

[危险禁忌]:仪器外壳务必可靠接地；输出端子禁止短路；不可测外部电压；存储满20组自动覆盖旧记录；禁止私自拆机维修
