ED3000A异频互感器综合测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED3000A

【设备名称】：异频互感器综合测试仪

【数据来源】：原厂说明书

【标签】：CT/PT综合测试，变频异频法，伏安励磁，5%/10%误差曲线，四端法，比差角差，拐点参数，暂态TPY互感器，本机存储打印

ED3000A异频互感器综合测试仪采用DSP+FPGA变频异频测试原理，无需外接升流、升压设备，低输出电压保障人员与试品安全；可完成各类CT（P、TPY、计量、PX、TPS、TPX、TPZ等）、PT电磁单元全套交接、预试项目；自动计算拐点、5%/10%误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数等参数；屏幕动态显示接线示意图，旋转鼠标操作，5.7寸阳光下可视液晶屏，本机可存1000组记录，内置微型打印机；整机重量小于10kg，适用于变电站现场互感器检定，满足GB1208、GB1207、GB16847等国标。

技术指标：

1、供电：AC220V±10%，50Hz；

2、输出：0-180Vrms，12Arms（峰值36A）；可测试拐点高达60kV的CT；

3、CT/PT变比：1-40000，精度±0.1%；

4、相位测量：精度±5min，分辨率0.5min；

5、二次绕组电阻：0-300Ω，精度0.5%±2mΩ；采用四端法消除引线电阻影响；

6、二次负荷：0-1000VA，精度0.5%±0.05VA；

7、环境：-10℃~50℃，湿度≤90%RH；

8、外形365×290×153mm，整机重量＜10kg；

9、存储：本机1000组，掉电不丢失；内置热敏打印机。

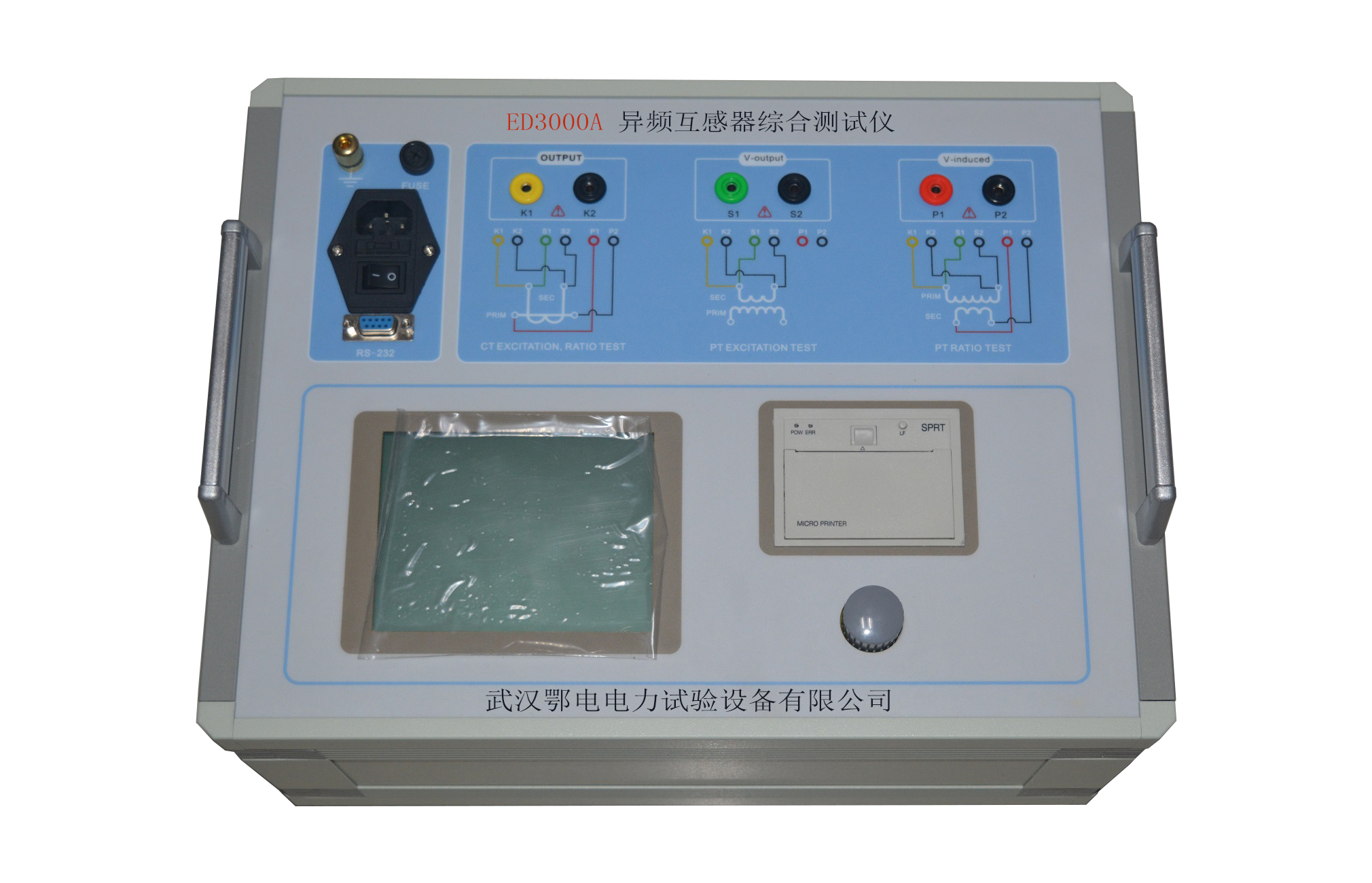

硬件面板端子：

S1/S2试验电源输出；S1/S2电压回测；P1/P2感应电压测量端子；5.7寸透反式LCD液晶屏；旋转光电鼠标；微型打印机；外壳接地端子。

核心测试项目

## CT电流互感器

1、二次绕组电阻；励磁伏安特性；自动识别拐点电压/电流；不饱和电感、剩磁系数、二次时间常数；

2、变比、匝数比、极性；比值差、相位差；

3、5%、10%误差曲线；准确限值系数ALF、仪表保安系数FS；暂态类TPY系列可测对称短路电流倍数、暂态面积系数、峰瞬误差；

4、二次负荷测试；

>除负荷测试外，直阻、励磁、变比可共用同一套接线。

## PT电压互感器

二次绕组电阻；励磁伏安特性；变比、匝数比、极性；比值差、相位差。

## 自检功能

输出可调电压/电流，配合万用表校验仪器输出与测量回路好坏，具备过载提示。

操作流程要点：

1、接线：仪器外壳可靠接地；CT一次侧一端接地，其余绕组全部开路；PT一次高压尾接地，其余绕组开路；采用**四端法接线**消除引线电阻带来的直阻测量误差；屏幕根据所选项目动态弹出对应接线示意图。

2、参数设置：录入试验编号、额定二次电流/电压、互感器级别、绕组温度、铭牌额定负荷、准确限值系数等铭牌参数；不同级别CT（P/TPY/计量/PX等）配置对应专属参数。

3、启动测试；仪器自动采集；完成后显示结果，可查看励磁原始数据、取整数据、指定点数据；保护级互感器调取5%/10%误差曲线与数据表；计量级查看比差角差表。

4、支持保存、本机打印报告；系统工具可校对时间、软件升级；帮助页可查阅接线指引。

附录核心原理：

1、**变频异频（低频法）原理**：降低测试频率，在达到同等铁芯饱和程度的同时大幅降低仪器输出电压，实现高拐点CT安全测试；

2、10%误差曲线：保护CT短路时复合误差≤10%，通过曲线校核二次回路阻抗是否满足继电保护要求；

3、四端法：分开激励输出线与电压采样线，消除测试导线电阻，保证绕组电阻测量精度；

4、附录提供普通CT、三角变套管CT、GIS内置CT多种现场实际接线范例。

注意事项：

1、严格按屏幕示意图接线；CT非测试绕组必须开路；一次侧按要求接地；

2、必须采用四端法做二次直阻测试，避免引线电阻造成结果偏大；

3、不同级别互感器必须正确选择绕组类型，否则计算的误差曲线、系数参数错误；

4、自检时注意过载提示；禁止私自拆机；故障联系厂家售后。

成套及保修：

主机、全套测试线缆、电源线、说明书、出厂报告；发货起三个月缺陷包换；三年免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机损坏不在保修。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:异频CT/PT互感器综合测试仪

[设备型号]:ED3000A

[核心用途]:电流电压互感器综合试验；变频异频伏安励磁、拐点参数；变比极性、比差角差；5%/10%误差曲线；二次直阻/负荷；TPY暂态互感器参数；四端法测量，本机存储打印

[显示交互]:5.7寸阳光下可视LCD；旋转光电鼠标；动态接线示意图；励磁曲线；5%/10%误差曲线；比差角差数据表；1000组存储；热敏打印；系统时间与软件升级

[工作模式]:CT模式；PT模式；设备自检；励磁/直阻/变比/负荷全套测试；原始-取整-指定点励磁数据查看

[关键能力]:异频低压输出测高拐点CT；四端法消引线电阻；支持P/TPY/计量/PX/TPS/TPX/TPZ全系列互感器；自动计算保护、暂态全部特征参数

[供电规格]:AC220V±10%

[性能参数]:输出0-180V，12A；变比1-40000；相位±5min；整机＜10kg

[危险禁忌]:外壳可靠接地；CT其他绕组必须开路；严格执行四端法接线；按铭牌正确设置互感器级别参数；带电不插拔测试线；禁止私自拆机维修
