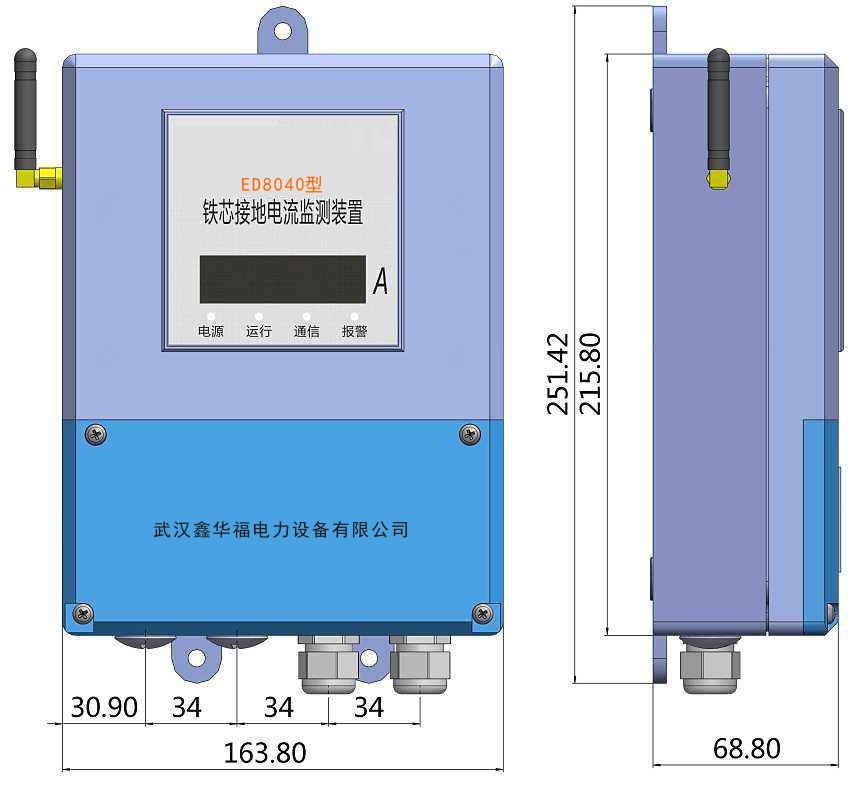

ED8040为便携式多参量带电检测装置，采用TI-DSP+高速16位ADC；外置压铸铝防水穿芯/钳形传感器，末屏引线无断口，消除传统取样单元末屏开路风险；既可带电在线，也支持停电测试；可测套管、CT、CVT、耦合电容器介损与电容量、变压器铁芯接地电流、氧化锌避雷器全/阻/容性电流；支持**电压参考（PT二次）、同相相对比较（电流方式）**两种介损检测模式；传感器无需改动一次设备，后期可不停电加装IED升级为不间断在线监测；320×240液晶屏，内置微型打印机、RS232接口，机内锂电池连续工作6-8小时，最多存储255台设备测试数据，适合变电站容性设备、避雷器、变压器铁芯带电巡检。

技术指标：

1、电流方式：电流1mA-1000mA；相位精度±0.023°；介损tanδ-200%～200%，分辨率0.001%，精度±(0.5%读数+0.0004)；电容比值1:10000-10000:1。

2、电压方式：输入1-300V；电容10pF-0.5μF；介损精度同电流模式。

3、避雷器模式：全电流0-100mA；阻性10μA-100mA；阻性电流精度±(5%读数+5μA)。

4、铁芯接地电流：0-1A，分辨率0.01mA，精度±(0.5%读数+0.1mA)。

5、传感器耐受：10A工频、10kA雷电流冲击；信号最小输入≥100μA才可正常启动测试。

6、供电：AC220V充电；锂电池连续工作6-8h；稳定时间10s。

7、存储：可保存255台设备数据；内置微型打印机，RS232通讯。

硬件组成：

便携式检测仪主机；外置穿芯/钳形防水取样传感器（压铸铝密封外壳，防水电缆接头）；测试屏蔽线缆；锂电池；显示屏；按键；打印模块、RS232接口。

五种主测试模式：

1、**电流方式（相对介损）**：接入Ix、In两路传感器；以同相另一台容性设备作参考，测介损差值、电容比值，规避PT二次基准带来的角差干扰；可输入标准试品Cn/Dn换算近似绝对值。

2、**电压方式（绝对介损）**：接PT二次电压作参考基准，测试品绝对介损、电容量Cx。

3、**氧化锌避雷器方式**：PT电压+Ix电流输入；输出全电流I、阻性Ir、容性Ic，评估避雷器绝缘。

4、**铁芯接地电流测量**：仅In口接铁芯接地穿芯传感器，读取铁芯接地电流IT。

5、取出试验记录、系统日期时间设置。

操作流程要点：

1、现场将穿芯传感器预先安装在设备末屏/铁芯接地引下线上，传感器二次屏蔽电缆接主机；传感器安装后一次回路无断点。

2、开机进入主菜单，选择对应测试模式，接好PT电压（需要时）。

3、电流模式设置标准试品Cn、Dn参数；启动，仪器连续自动采样；进度条走完得到结果；按停止结束测试，支持save存储、print打印。

4、可对停运不接地试品，外接试验变压器施加电压完成停电介损电容测试；要求两路输入信号≥100μA。

5、历史记录查阅；校准系统时间。

关键注意事项：

1、Ix、In参考与测量通道**不可互换**，否则结果错误；输入信号小于100μA，测试无法启动或自动退出。

2、主机外壳必须可靠接地，降低电磁场干扰，保障人身安全。

3、PT二次作基准会受PT角差、二次负荷、接地点电位差影响，优先使用同相设备相对比较法（电流方式）做横向比对；在线数据适合纵向历史比对，不宜直接照搬停电预试判据。

4、避雷器测试受外绝缘表面污秽、湿度影响；介损测试尽量选瓷套干燥晴朗天气，记录环境温湿度、变电站运行方式便于对比。

5、传感器可后期不停电加装IED，由便携式带电检测升级为连续在线监测，无需拆卸传感器。

6、内部无可用户维修部件，故障联系厂家售后。

校验说明：

采用10kV标准电容器、标准介损器校验；测试电压≥10kV，输入电流大于1mA，仪器使用电池供电；Cn/Cx通道接线不可混淆；数据刷新10次后读取稳定结果。

成套及保修：

检测仪主机、穿芯取样传感器、屏蔽测试线、电源线、说明书出厂报告；一年免费包修，终身维修服务。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:变压器铁芯接地电流及容性设备带电检测装置

[设备型号]:ED8040

[核心用途]:套管/CT/CVT耦合电容器介损电容量带电检测；变压器铁芯接地电流测试；氧化锌避雷器阻性电流测试；支持相对介损与PT基准绝对介损；传感器免断开一次引线，可升级在线监测；存储、打印、RS232上传

[显示交互]:320×240液晶；五大测试模式菜单；实时电压电流相位频率；保存打印；255台设备历史记录；系统时间设置

[工作模式]:电流-相对介损；电压-绝对介损；氧化锌避雷器测试；铁芯接地电流；停电不接地试品测试；连续自动采样测试

[关键能力]:穿芯传感器无末屏断点；抗大工频/浪涌冲击；相对比较法规避PT基准误差；锂电便携；后期不停电升级在线监测；最小有效输入100μA

[供电规格]:AC220V充电，内置锂电池，连续工作6-8小时

[性能参数]:tanδ分辨率0.001%；铁芯电流0-1A；避雷器阻性10μA-100mA；最多存储255台设备

[危险禁忌]:外壳务必可靠接地；Ix/In通道严禁互换；输入信号≥100μA才能测试；在线数据适合纵向比对；潮湿污秽天气会干扰结果；禁止私自拆机维修
