EDBBJZ-H变比整检装置设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDBBJZ-H

【设备名称】：变比整检装置

【数据来源】：原厂说明书doc

【标签】：变比组别测试仪检定，标准PT，变比精度校验，组别校验，Z形组别，分辨率检定，直通1:1自校，感应分压器校准

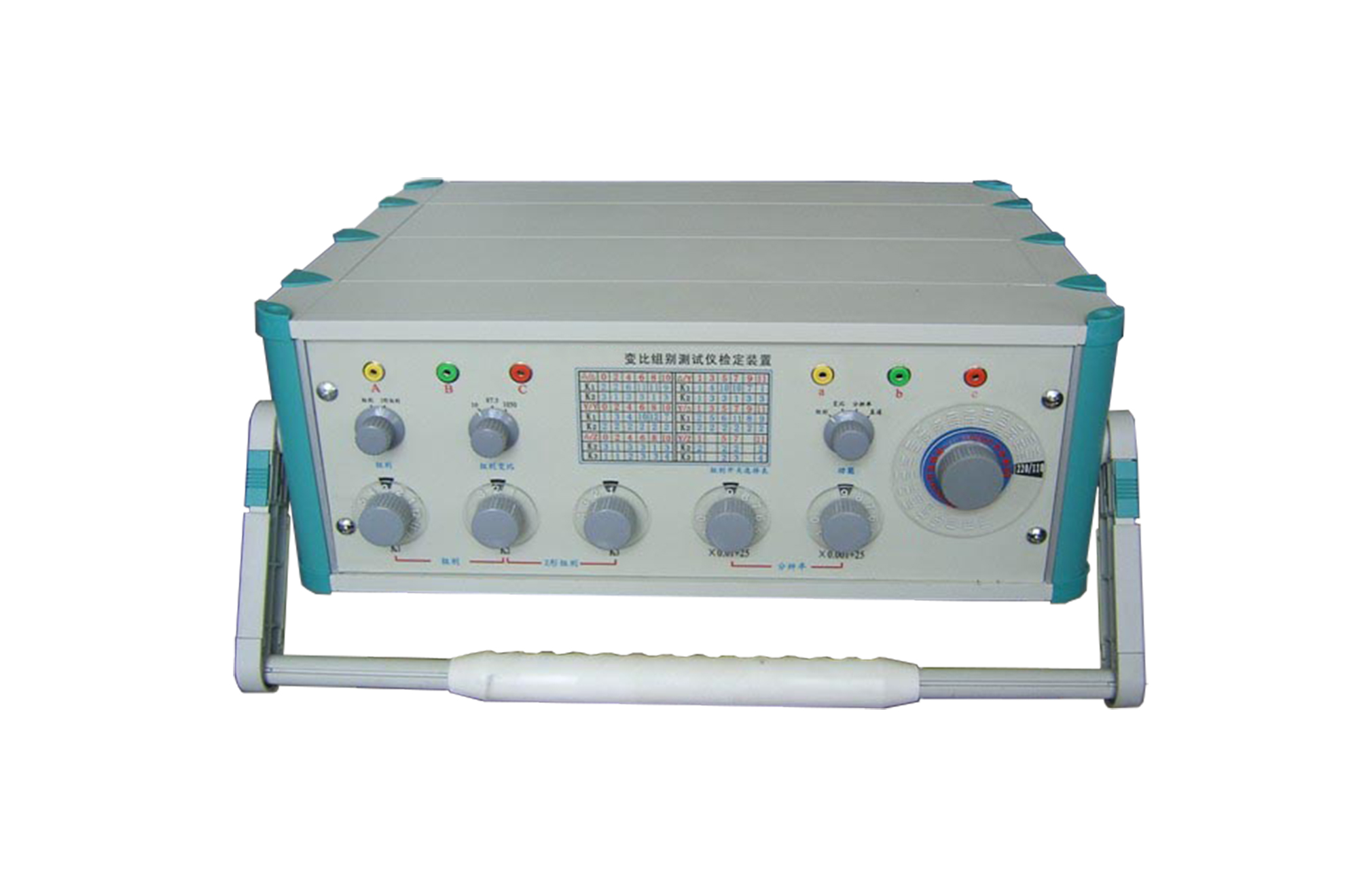

EDBBJZ-H变比整检装置是标准PT构建的计量检定设备，专门用来检定0.1级及以下变压器变比组别测试仪。可完成变比准确度、显示分辨率、12种常规三相组别、10组Z形（△/Z、Y/Z）组别正确性检定，还具备直通1:1自校功能，用于校验被检仪器变比、组别逻辑是否准确，是计量试验室的标准核查器具。

技术指标：

1、变比检定：内置20种预置标准变比；额定线电压400V，工作区间为额定电压20%-120%；标准变比PT误差＜0.02%；被试仪器二次输入阻抗要求≥100kΩ。

2、分辨率检定：基准整数固定25，小数档位25.001-25.099共99档，支持两位、三位小数分辨率校验。

3、组别检定：覆盖全部12种标准三相组别；支持10组Z形△/Z、Y/Z组别；组别测试可选变比25、87.5、1050；标准三相PT单相误差＜0.1%。

4、直通模式：一次电压直接输出至二次，实现1/1自校。

硬件面板组成：

机箱配备A/B/C一次输入端子，a/b/c二次输出端子；功能选择开关（变比、组别、分辨率、直通四档）；K1/K2常规组别选择开关，K2/K3 Z形组别选择开关；分辨率档位调节旋钮；背板预留检定专用端子，用于装置自身溯源校验。

主要测试功能：

1、变比检定：依次切换20档标准变比，读取被检仪器显示值，计算变比测量误差，评判变比准确度。

2、组别检定：切换不同组别开关档位，选用25/87.5/1050三档变比，核对被检仪器识别的组别时钟号是否和装置输出组别保持一致。

3、Z形组别检定：切换至Z形档位，完成△/Z、Y/Z共10组Z接法变压器组别校验。

4、分辨率检定：整数固定25，逐步调节小数档位，观测被检仪器小数位是否跟随变化，判断显示分辨率是否合格。

5、直通1:1自校：一次电压直接连通二次，校验被检仪器1倍变比的测量误差。

操作流程要点：

1、接线：装置A/B/C、a/b/c与被检变比组别测试仪端子一一对应。

2、变比项目：功能开关切“变比”，依次选择20种标准变比值，记录被检仪器读数，计算测量误差。

3、组别项目：功能开关切“组别”，分别选用25、87.5、1050变比，依照面板组别表拨动K1、K2开关，核对被检仪器显示组别时钟序号。

4、Z形组别：功能开关保持组别档，切Z形组别，拨动K2、K3开关，完成Z接法组别校验。

5、分辨率项目：切“分辨率”档，基准整数25，逐档调整小数，观察被检仪器小数变化。

6、直通自校：切“直通”，被检仪器读数理论应为1.0000，得到1倍变比误差。

7、可按需抽测部分项目，不必全项目完整执行。

装置自身溯源检定方法：

1、标准变比PT：使用高精度感应分压器（误差≤5×10-5）按专用校验接线对每一档变比做检定。

2、标准三相PT：分相检定每个PT的两组二次绕组，分别在Y/Y-0、Y/Z-1档位开展校验。

3、组别检定：采用双电压表法或者相位表法，施加三相对称电压，测量各端子电压，对照理论电压矩阵，判定组别相序相位是否正确；不可用本装置二次端子给校验仪器供电，需要外接供电互感器。

重要使用注意事项：

1、一次施加电压不得超过400V的120%上限。

2、带电状态严禁转动功能开关，必须断电再切换档位。

3、被检仪器低压侧输入阻抗（变比等于1时）必须≥100kΩ。

4、装置自身检定时使用背板专用检定端子。

5、X、Y、Z以及衍生端子为装置溯源校验专用，正常试验不可短接。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:变比组别测试仪标准检定装置

[设备型号]:EDBBJZ-H

[核心用途]:检定变比组别测试仪；校验变比准确度、显示分辨率；常规12种组别、Z形组别正确性核查；直通1:1自校；可使用感应分压器完成装置本身计量溯源

[显示交互]:多组档位调节旋钮；功能选择开关；组别选择K1/K2/K3开关；分辨率调节旋钮；输入输出接线端子；背板检定专用端子

[工作模式]:变比检定；组别检定；Z形组别检定；分辨率检定；直通1:1自校；装置本机溯源检定

[关键能力]:预置20档标准变比；支持Z形△/Z、Y/Z组别校验；基准25分辨率99个小数档位；标准PT误差小于0.02%；双电压表法校验组别相位

[供电规格]:外接试验电源，一次额定400V

[性能参数]:工作电压20%-120%×400V；被试仪器阻抗≥100kΩ；标准变比PT误差＜0.02%；三相PT单相误差＜0.1%

[危险禁忌]:带电禁止转动功能开关；一次电压严禁超480V上限；X-Z系列端子试验状态不可短接；检定时不可从本装置二次端取电；禁止私自拆机维修
