EDX(T)C-II系列试验变压器操作箱(台)设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDX(T)C-II系列

【设备名称】：试验变压器操作箱（台）

【数据来源】：原厂说明书doc

【标签】：工频耐压控制台，自动/手动双模式，大屏中文液晶，智能升压速率，密码参数校准，暂停功能，试验判读声光告警，适配多规格试验变压器

EDX(T)C-II系列试验变压器操作箱（台）是配套试验变压器的工频耐压控制设备，用于各类电气元件、绝缘材料绝缘强度考核，检出绝缘缺陷，评估设备过电压耐受能力。分为箱式、台式、柜式、分体式多种结构；支持自动、手动两套试验模式；搭载4.7寸中文液晶显示屏，具备智能变速升压、试验暂停、声光结果提示、自动判读试验合格/失败；支持密码保护下参数校准、变压器变比设置，一台控制器可适配多台不同规格试验变压器，广泛用于电力、工矿、电气制造、科研院校耐压试验场景。

技术指标：

1、覆盖容量规格：1kVA～500kVA；5kVA及以下箱式；5-30kVA台式；30-50kVA柜式；50kVA以上分体式。

2、以15kVA机型为例：输入0-68A；仪表电压0-100V；输出0-400V/0-60A；电压、电流测量精度0.5%FS±3字。

3、计时范围0-9999S，支持长时间工况；供电AC380V±10%，50Hz。

4、使用环境0-50℃，湿度≤85%RH；海拔≤1000m；避开腐蚀性、爆炸性介质。

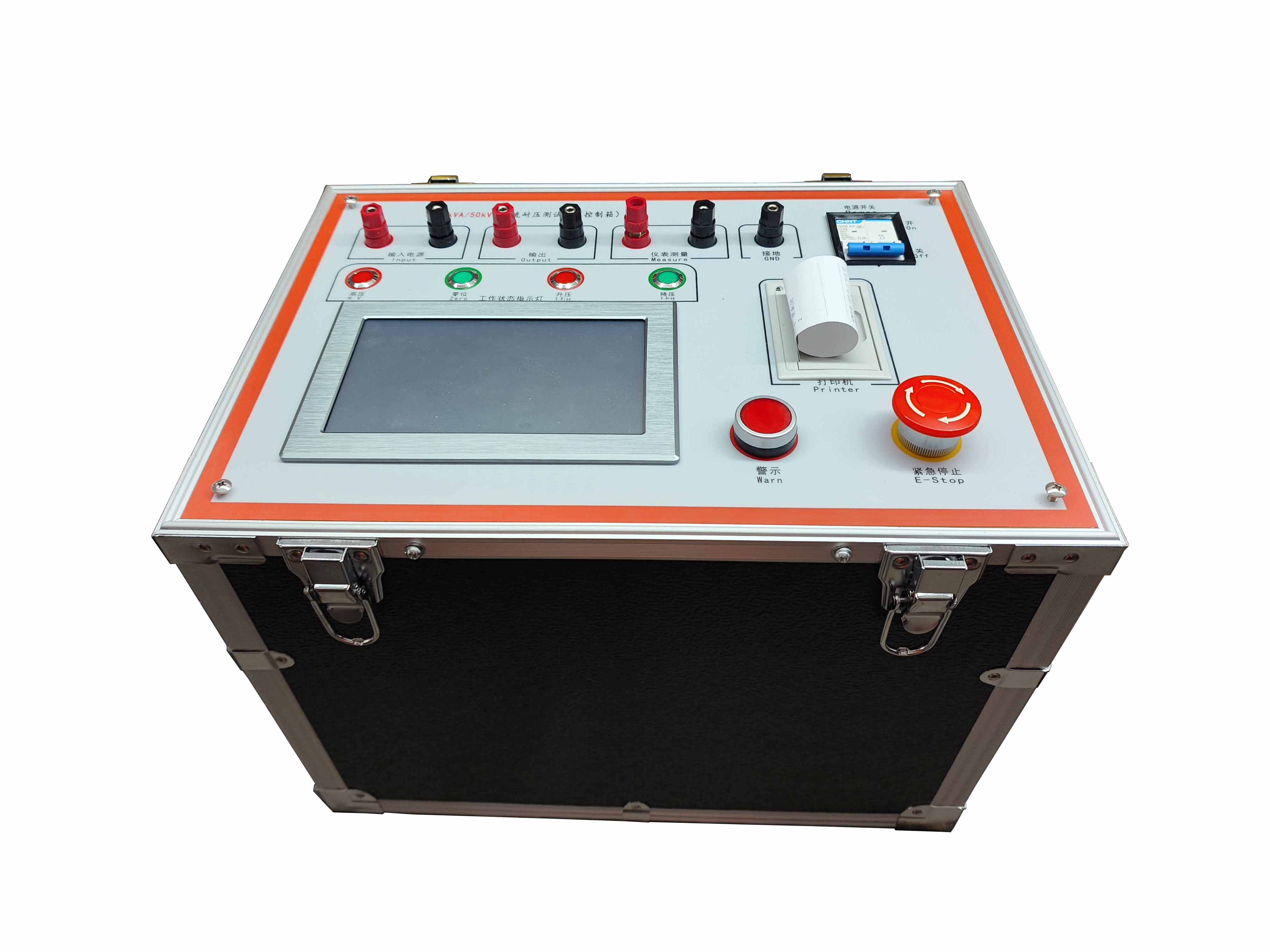

硬件面板组成：

4.7寸中文液晶显示屏；轻触功能按键（升压、降压、暂停、复位、确认、移位、增减）；电源开关；接线端子；主机配套电源线。

主要功能：

1、双工作模式：交流试验-自动、交流试验-手动；台式机型支持手动计时。

2、智能变速升压：电压升至目标80%自动减速，90%再次降速，降低过冲风险；支持试验过程任意点暂停，可自由把控暂停时长。

3、带密码保护设置：可录入配套变压器变比，实现一台控制台适配多台变压器；全数字误差校准，无需电位器调节。

4、状态提醒：屏幕闪烁高压警示符号，中文操作引导；试验完成声光区分提示，合格/失败不同报警音。

5、自动判读试验结果：耐压时间到判定“试验通过”；发生过流、闪络、击穿记录故障电压，判定“试验失败”，调压器自动回零切断高压。

6、软硬件双重抗干扰，运行稳定。

操作流程要点：

1、场地布置，操作箱、试验变压器两点分别可靠接至同一地网；接好水电阻等配套器件，核对电源为AC380V。

2、开机上电，设备自动检测调压器位置，不在零位会自动回零。

3、自动模式：设置试验电压、保护电流、耐压时间，启动；电压升至设定值自动开始计时；计时结束自动降压回零，输出试验结果。试验中途可按暂停键，再次按键继续试验；异常触发保护立即回零，报试验失败。

4、手动模式：按键控制升、降压；台式机型可手动启动计时；到达耐压时间设备自动回零。

>注意：开机前确认暂停键处于复位状态，否则会出现无升压现象。

简易故障排查：

1、开机无显示：检查供电、保险管，保险损坏更换同规格器件。

2、输出电压达不到额定值：核对输入电源电压；检查暂停键是否误触发；核对设定保护阈值。

3、无电压电流读数：检查内部插件、外部试验回路是否开路；确认暂停键复位。

保养运输贮存：

1、每次试验结束拆除接线，断电盖好机壳，存放于干燥通风无腐蚀环境。

2、保险管必须使用同规格型号；拔掉电源后才可拆装保险盒。

3、木箱包装允许两层堆码；无包装禁止堆叠，面板朝上放置。

保修条款：发货起三个月缺陷包换；三年整机免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:试验变压器工频耐压操作控制台

[设备型号]:EDX(T)C-II系列

[核心用途]:配套试验变压器完成工频绝缘耐压试验；自动/手动双模式；智能变速升压；试验过程可暂停；密码设置变比适配多台变压器；声光告警，自动判别试验通过/失败；中文大屏显示

[显示交互]:4.7寸中文液晶；开机信息页；主模式菜单；参数设置界面；实时试验界面；试验通过/失败结果弹窗；高压闪烁警示标识

[工作模式]:交流耐压自动试验；交流耐压手动试验；试验中途暂停；密码保护参数校准；变比参数配置；故障保护自动回零

[关键能力]:智能分级减速升压；任意点试验暂停；全数字化校准无电位器；声光区分试验结果；一台适配多台变压器；软硬件抗干扰

[供电规格]:AC380V±10% 50Hz

[性能参数]:容量1kVA-500kVA；精度0.5%FS±3字；计时0-9999S；箱/台/柜/分体多种结构

[危险禁忌]:操作箱与变压器必须共地；开机前确认暂停键复位；保险必须更换同规格；试验场地清理无关杂物；被试设备试验前必须断电隔离；禁止私自拆机维修
