ED6001全自动绝缘油介质损耗及电阻率测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED6001

【设备名称】：全自动绝缘油介质损耗及电阻率测试仪

【数据来源】：原厂说明书doc

【标签】：绝缘油检测，介质损耗因数，直流电阻率，三电极油杯，中频PID加热，空杯校准，一体化集成，TFT触控彩屏，自带打印，GB/T5654-2007

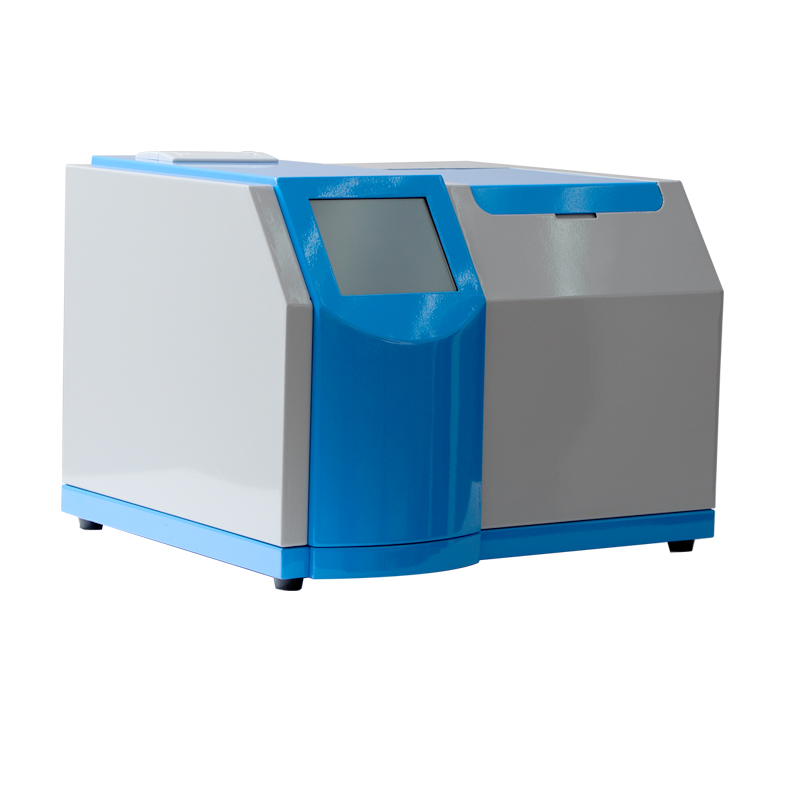

ED6001全自动绝缘油介质损耗及电阻率测试仪依据GB/T5654-2007标准设计，一体化集成介损油杯、温控单元、测试电桥、交直流高压源、标准电容器等组件，用于变压器绝缘油等液体绝缘介质的介质损耗因数、相对电容率、直流电阻率全自动检测。仪器采用中频感应PID非接触加热，内置SF6充气标准电容抵御温湿度干扰；AC-DC-AC变换电源规避市电波动影响；配备5.7寸TFT中文触控屏，支持空杯校准，具备过压、过流、超温多重保护；测试数据可本地存储、手动/自动打印输出，试验室油样理化检测使用。

技术指标：

1、供电：AC220V±10%，50/60Hz，整机功耗100W

2、测量量程

-电容量：5pF～200pF；相对电容率：1.000～30.000

-介质损耗因数：0.00001～100

-直流电阻率：2.5 MΩ·m～20 TΩ·m

3、测量精度

-电容量：±(1%读数+0.5pF)；相对电容率：±1%读数

-介质损耗因数：±(1%读数+0.0001)；直流电阻率：±10%读数

4、测温范围0-120℃，测温误差±0.5℃；

-交流试验电压200-2200V连续可调；直流试验电压0-500V连续可调

5、外形450×410×320mm，整机重量25kg

6、使用环境：0-40℃，相对湿度＜75%RH

硬件及成套配件：

1、主机单元：5.7寸TFT触控液晶屏；内置热敏打印机；油杯试验仓（带合盖安全保护）；中频感应加热模块；散热风扇；电源开关；背板电源输入接口。

2、标配三电极测试油杯：极板间距2mm，容积≤40ml，空杯电容60±5pF，空杯介损＜5×10⁻⁵。

3、配套物料：测试连接线缆；专用清洗耗材参考；说明书、出厂校验报告。

面板关键部件释义：

1、油杯仓：放置三电极油杯，仓盖带有安全联锁，开盖即切断高压、停止加热。

2、TFT触控屏：参数设置、试验启停、查看历史记录、系统设置。

3、内置打印机：输出纸质试验报告，支持手动/自动打印模式。

4、散热风扇：设备工作过程内部散热。

主要测试功能：

1、绝缘油样品测试：同时或单独测量介质损耗因数、直流电阻率、相对电容率。

2、空杯校准检测：测定空油杯电容与介损，校验油杯清洗装配质量，校准数据参与样品计算。

3、温度程控加热：PID中频非接触加热，0-120℃任意设定目标温度；支持升温后试验、跳过升温直接试验两种模式。

4、保护机制：过压、过流、高压短路保护；温度传感器异常告警；超120℃硬件限温继电器切断加热；仓盖联锁保护。

5、数据管理：本机存储最多100组历史记录；记录带日期时间戳；可翻阅、打印、一键清空全部记录。

6、系统设置：屏幕背光调节、系统时钟修改；打印模式切换；厂家参数（普通用户禁止操作）。

标准作业流程：

1、严格按规范完成油杯拆解、清洗、烘干，佩戴丝绸手套组装油杯，装入油杯仓接好测试线缆，关闭仓盖。

2、接通AC220V电源，仪器外壳可靠接地，开机进入主菜单。

3、进入【开始试验】设置界面：设置交流电压、直流电压、目标试验温度；选择试验类型为【样品】或【空杯】；勾选需要测试项目（介损、电阻率）。

4、点击【开始试验】：仪器自动升温，达到设定温度后开展测试；需要跳过升温选择【直接试验】。

5、试验结束，结果自动保存，按需打印报告；可进入历史数据浏览过往记录。

6、试验完毕，待降温后取出油杯，拆解清洗收纳。

油杯清洗与组装要点：

1、严格按国标流程清洗：石油醚-苯-丙酮-洗涤剂-磷酸三钠煮沸-蒸馏水煮沸-烘箱105-110℃烘干≥1h；例行试验可简化部分煮沸步骤。

2、批量连续测试：上一个油样介损合格时，新油样可涮洗油杯3次以上直接使用，无需完整拆解清洗。

3、组装全程佩戴丝绸手套，禁止手直接触碰电极极板，避免油污污染影响测量。

菜单功能说明：

1、开始试验：设置电压、温度、试验类型，启动/直接启动测试。

2、历史数据：翻阅存储记录，支持打印、全部清空。

3、其它设置：背光亮度、系统时钟、手动/自动打印切换；厂家设置项禁止普通用户修改。

简易故障排查：

1、开机电源灯不亮：检查电源回路、保险管是否熔断。

2、提示电极杯短路：检查油杯装配是否到位、电极有无触碰短路。

3、空杯电容偏离60±5pF：检查油杯射频接头是否松动，重新装配油杯。

4、无温度检测信号：核查温度传感器线缆连接。

5、设备不加热：检查升温保险管是否熔断。

重要使用注意事项：

1、仪器外壳必须可靠接地；测试仓开盖保护生效，开盖会停止加热与高压输出。

2、测试过程内部存在高温、高压，通电测试状态严禁打开仓盖、触碰油杯及接线端子。

3、油杯清洗质量直接决定测试结果，电极禁止徒手触碰。

4、厂家设置菜单为维护专用，用户禁止改动。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:绝缘油介质损耗及电阻率全自动测试仪

[设备型号]:ED6001

[核心用途]:绝缘油介损、直流电阻率、相对电容率检测；三电极油杯；中频PID非接触加热；空杯校准校验；仓盖安全联锁；多重硬件保护；本地存储，手动/自动打印；符合GB/T5654-2007

[显示交互]:5.7寸TFT彩色触控屏；主菜单（开始试验、历史数据、其它设置）；试验参数录入；数字软键盘；历史记录浏览；背光、时钟、打印模式设置界面

[工作模式]:样品介损电阻率测试；空杯校准试验；升温试验/直接试验；历史记录查阅、打印、清空；系统参数配置

[关键能力]:SF6充气标准电容降低环境干扰；AC-DC-AC电源抗市电波动；0-120℃控温；过压过流超温保护；仓盖安全联锁；最多存储100组带时间戳记录；内置热敏打印机

[供电规格]:AC220V±10% 50/60Hz

[性能参数]:介损0.00001-100；电阻率2.5MΩ·m-20TΩ·m；整机25kg

[危险禁忌]:外壳务必可靠接地；测试时严禁打开油杯仓盖；油杯拆装清洗佩戴丝绸手套；厂家设置禁止改动；测试结束待降温再取出油杯；禁止私自拆机维修
