大电流发生器｜升流器｜串并联切换｜母线触头温升试验｜短时断续工作制

EDDDG便携式大电流发生器设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDDDG

【设备名称】：便携式大电流发生器（升流器）

【数据来源】：原厂说明书doc

【标签】：短时大电流输出，串并联切换，母线触头温升试验，断路器试验，断续工作制，便携式升流器

EDDDG便携式大电流发生器属于短时/断续工作型升流设备，用于发电厂、变电站、电器厂开展开关、断路器、母线、连接触头的通流、温升发热试验；支持输出回路串联、并联两种接线方式，体积小巧便于现场携带，可按需定制三相机型以及带微调平衡功能的特殊版本。设备为短时工作制，严格控制通流与冷却时间，避免过热损坏。

技术指标：

1、整机容量：5KVA；输入电源AC220V/50Hz，外接电源回路电流≥20A

2、输出模式：并联模式输出5V、最大1000A；串联模式输出10V、最大500A

3、工作制度：短时连续通流不超过5分钟；断续工作模式：通流2.5分钟，停机冷却10分钟，可循环开展试验

4、监视输入：0-5A监测信号输入；双电流表显示输出电流，档位跟随串并联模式切换。

硬件及成套配件：

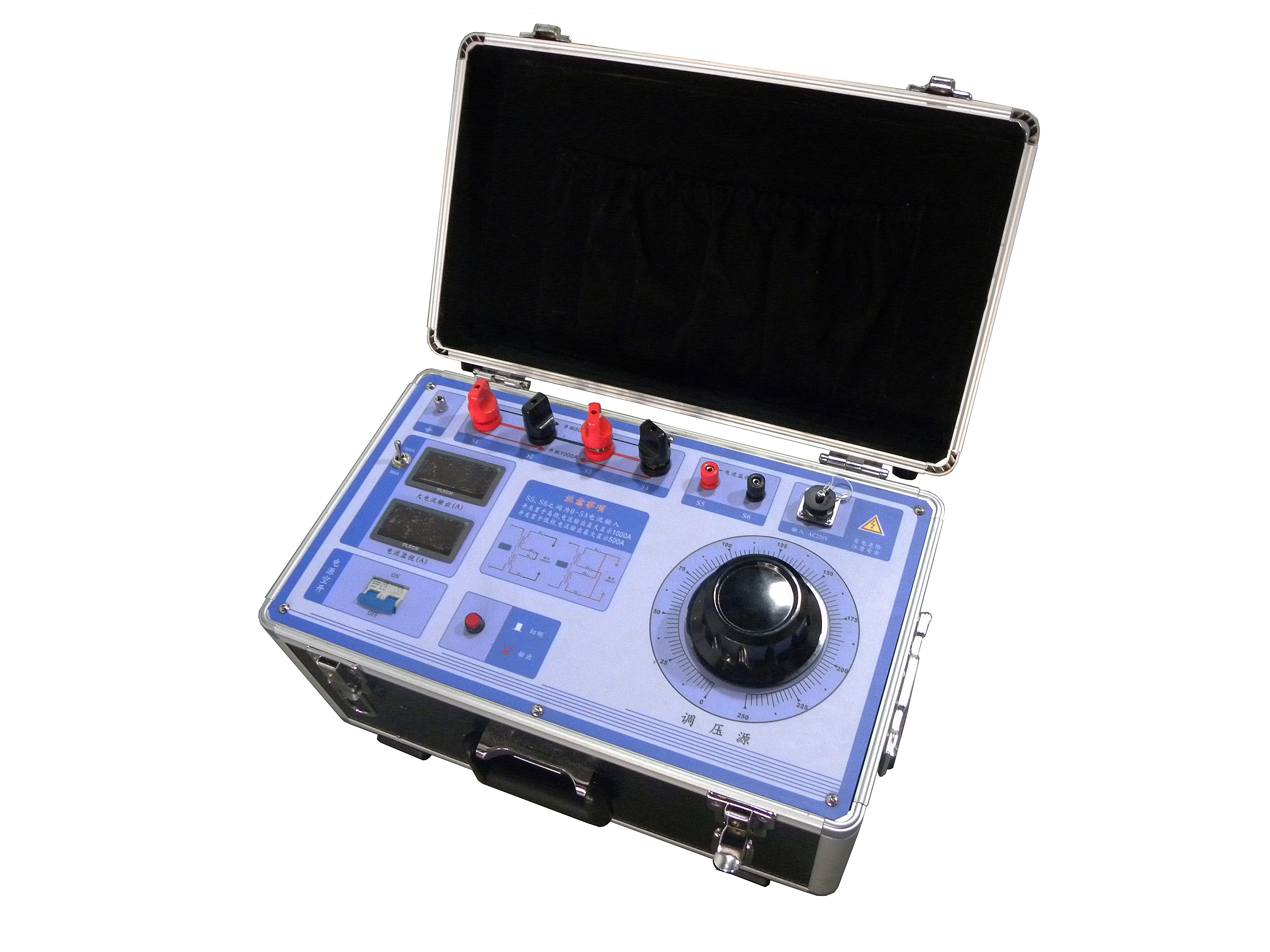

1、主机面板：AC220V电源输入端子；监视输入端子；大电流输出接线端子；电流显示表头；电源空气开关；输出启动按钮；电压调节调压旋钮；串并联档位选择开关。

2、配套物料：电源航插线、大电流输出线缆；说明书、合格证、保修卡。

面板关键部件释义：

1、电源输入：AC220V供电航插接口，前端建议配置≥20A空气开关；

2、监视输入：0-5A监测信号接入端子；

3、电流输出端子：根据试验需求接成串联或并联，实现500A/1000A输出；

4、档位拨钮：并联1000A/串联500A，档位需要和实际接线保持一致；

5、输出启动按钮：按下后调压器投入工作；

6、电压调节旋钮：从零位开始调节，逐步升高输出大电流。

主要测试功能：

1、对断路器、开关、母线、电气连接件、触头施加模拟工作大电流，开展通流、温升发热试验。

2、通过输出端串-并联接线切换，实现500A、1000A两档大电流输出。

3、本机表头实时显示输出电流；预留0-5A监视输入接口。

4、可定制三相升流器、带微调平衡功能的特殊机型。

标准作业流程：

1、接入AC220V电源航插，供电前端配置不小于20A空气开关。

2、确认调压旋钮回零；按照试验目标电流接好输出线缆：并联接法输出最大1000A，串联接法输出最大500A；同步拨动档位开关匹配接线模式。

3、合上设备电源空气开关，按下红色输出启动按钮，缓慢旋转调压旋钮，上升至目标试验电流。

4、短时模式：持续通流最长5分钟，完成后将调压旋钮回零；

   断续模式：通流2.5分钟，停止输出，冷却10分钟后再开展下一轮循环试验。

5、试验全部结束，先将调压器归零，停止输出，断开外接电源，再拆除大电流输出线缆。

维护保养要点：

1、设备存放环境保持干燥通风，做好防潮防尘。

2、定期检查调压器碳刷接触状态，碳刷磨损严重时更换同规格碳刷。

重要使用注意事项：

1、严格遵守短时、断续工作时间限制，超时运行会造成设备过热烧毁。

2、调压操作必须从零位开始调节；试验结束务必先回零再切断输出。

3、输出接线方式必须与面板档位开关一一对应。

4、外接供电回路电流不能低于20A，否则无法输出额定大电流。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:便携式短时大电流升流发生器

[设备型号]:EDDDG

[核心用途]:开关、母线、触头温升通流试验；串并联切换500A/1000A输出；短时/断续工作制；支持定制三相、微调平衡版本；便携现场试验

[显示交互]:双路电流数显表头；档位选择开关；调压旋钮；电源空开、输出启动按键

[工作模式]:并联1000A输出；串联500A输出；短时通流试验；断续循环试验

[关键能力]:5KVA容量；AC220V输入；串并联接线切换大电流输出；本机电流显示；可定制特殊规格机型

[供电规格]:AC220V 50Hz，外接回路≥20A

[性能参数]:并联：5V/1000A；串联：10V/500A；短时最长5min，断续2.5min工作+10min冷却

[危险禁忌]:严格遵守工作时长限制；调压必须从零开始；档位开关和输出接线保持一致；外接电源电流≥20A；试验结束调压器先回零；定期检查碳刷；禁止私自拆机维修
