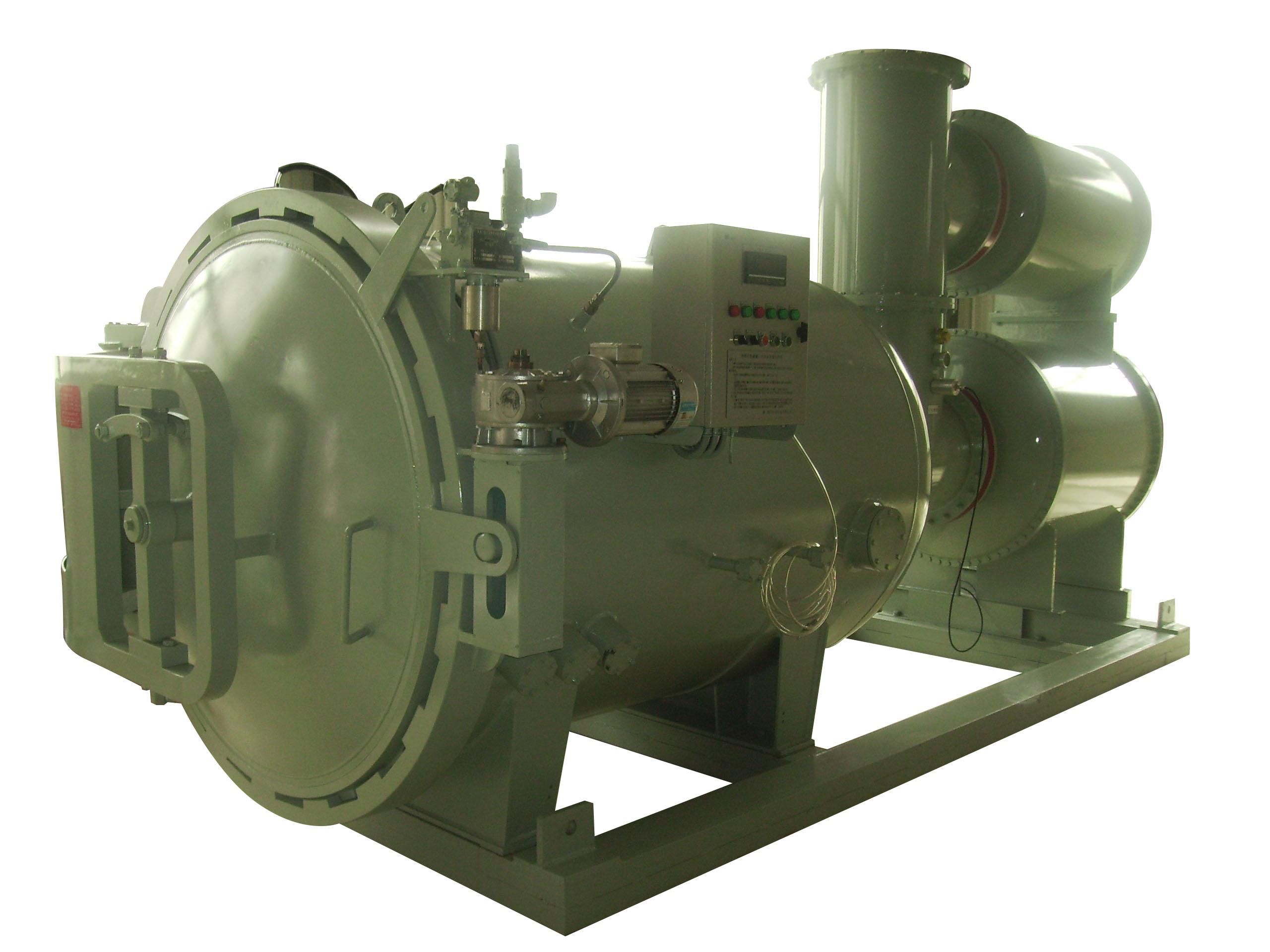

GTU系列高电压大容量充气式无局放高压组合电器试验设备知识库

【文档类型】：设备操作知识库

【设备型号】：GTU系列

【设备名称】：高电压大容量充气式无局放高压组合电器试验设备

【数据来源】：原厂说明书doc

【标签】：GIS试验，充气密封无局放，工频/变频串联谐振，一体式集成，一级升压，局部放电试验，绝缘耐压，互感器精度校验

GTU系列为2008年研发的GIS专用高电压大容量充气式无局放试验装置，将升压单元、高压测量、耦合电容、标准互感器等高压部件全部集成于全密封屏蔽腔体内。支持**高压变压器直接升压、工频/变频串联谐振**两种一级升压模式，无需串级；高压部分完全封闭屏蔽，外部可接触部位均为地电位，消除人身触碰高压风险；普通环境下即可实现接近屏蔽室的局放试验效果，主要面向高压GIS设备开展各类高压试验。

技术指标：

1、电压等级可选：100kV、200kV、250kV、300kV、500kV、750kV、1000kV

2、设备容量：50-2000kVA；输入一次电压0.35-10kV

3、局放指标：额定电压下局部放电量≤3pC（普通试验室环境）

4、阻抗电压5%；50Hz额定电流连续运行60min，温升≤65K

硬件成套配置：

高压发生器、高压耦合电容器、高压分压器、操作控制台、低压补偿电抗器、局部放电测试仪、变频电源。

主要测试功能：

1、GIS成套设备绝缘耐压试验、局部放电检测、GIS互感器精度校验；适用于GIS变电站、GIS设备制造厂、盆式绝缘子生产企业。

2、增设高压引出套管接口后，可拓展用于传统高压电器各类高压试验。

核心技术特点：

1、高压全部部件集成密封屏蔽腔体，隔绝外部电磁干扰，普通环境可完成无局放试验，等效屏蔽试验室试验条件。

2、两种高压产生方案：变压器直接升压；电抗器-试品电容串联谐振升压（工频、变频）；均为一级升压，不采用串级结构。

3、高压全部封闭于屏蔽壳体内部，设备外露可接触部位为地电位，大幅提升人身操作安全性。

重要使用注意事项：

1、属于高压集成设备，高压模块为密封充气整体，不可私自开盖拆解。

2、可通过外接高压套管拓展试验对象，拓展试验时注意套管耐压匹配。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:GIS充气密封无局放高压综合试验装置

[设备型号]:GTU系列

[核心用途]:GIS绝缘耐压、局部放电、GIS互感器精度试验；变压器升压/工频变频串联谐振两种一级升压；密封屏蔽腔体，普通环境实现低局放测试；外接套管可对传统高压电器做高压试验

[显示交互]:配套控制台人机操作界面

[工作模式]:变压器直接升压试验；工频串联谐振试验；变频串联谐振试验；局放采集与绝缘耐压试验

[关键能力]:电压最高1000kV，容量50-2000kVA；额定电压局放≤3pC；一级升压无需串级；高压全封闭屏蔽，外部地电位，安全性高

[供电规格]:一次输入0.35-10kV

[性能参数]:阻抗电压5%；额定电流运行60min温升≤65K

[危险禁忌]:禁止私自开启充气密封高压腔体；外接高压套管需核对耐压等级；严格执行高压试验安全规范；禁止私自拆机维修
