ED0616A型直流电源纹波系数测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0616A

【设备名称】：直流电源纹波系数测试仪

【数据来源】：原厂说明书doc

【标签】：直流充电机纹波测试，直流总电压，纹波电压有效值，纹波系数，DSP高速采样，RS232上位机，手持式锂电，阀控蓄电池充电机检测

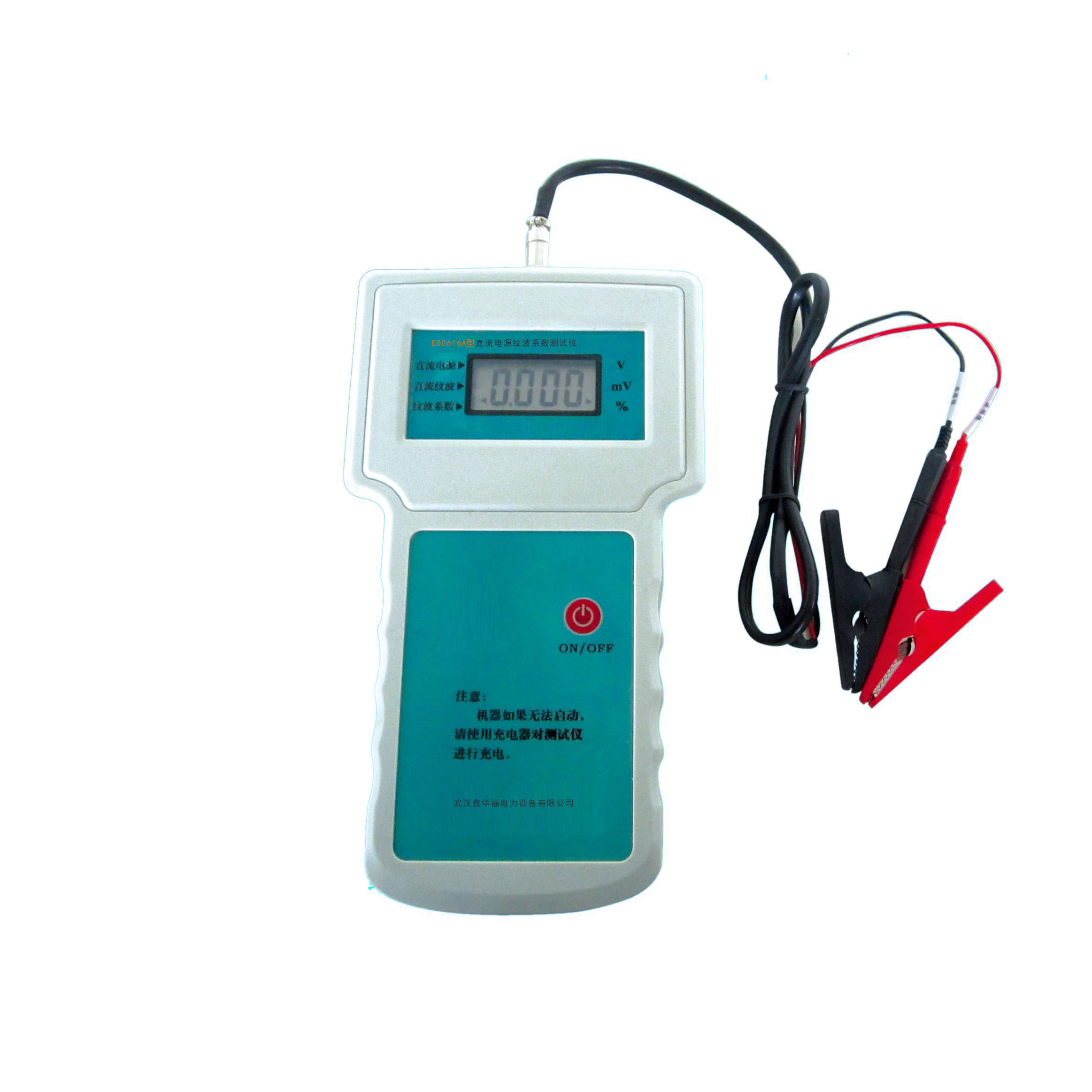

ED0616A型直流电源纹波系数测试仪为手持式锂电供电检测仪表，主要用于电力直流屏充电机测试，测量直流电源总电压、纹波电压有效值并自动计算纹波系数，用来评判充电机输出品质，排查因纹波过大造成阀控蓄电池损坏隐患；采用DSP高速采样处理，采样速率1000KHZ，4位液晶同步显示三项参数；配备RS232串口，可连接电脑上位机软件实时采集、保存试验数据，适合变电站直流电源现场巡检。

技术指标：

1、直流总电压测量：DC24-280V，测量精度优于1%

2、纹波电压：0-9999mV，精度优于2%

3、纹波系数测量范围：0-100%；纹波系数计算公式：纹波系数=(纹波电压÷总电压)×100%

4、采样速率1000KHZ；4位液晶显示；内置可充电锂电池；充电时长小于4小时

5、通讯接口：RS232九针串口，配套上位机软件进行数据接收与存储

硬件及成套配件：

1、主机单元：手持式机身；4位液晶显示屏（直流电压V、纹波mV、纹波系数%）；正常绿灯、低电量告警红灯；底部4芯测量接口、RS232通讯口、充电电源接口；电源开关机按键。

2、采样测试线缆：红夹接被测直流正极，绿夹接负极，黑夹接被测地；RS232通讯线缆。

3、配套物料：国标电源线、上位机软件光盘；说明书、合格证、检验报告、保修卡、质量反馈单。

面板关键部件释义：

1、液晶显示屏：从上至下依次显示直流总电压(V)、纹波电压(mV)、纹波系数(%)。

2、指示灯：绿灯-设备正常；红灯-电池欠压告警，需要充电。

3、4芯测量接口：连接采样测试夹，红(+)、绿(-)、黑(地)。

4、RS232接口：连接电脑，运行上位机软件，实现实时数据读取、保存。

5、充电接口：内置锂电池充电，充电时长≤4小时，充电状态尽量避免开机测试。

主要测试功能：

1、直流电源（直流屏充电机）实时测量：直流总电压、纹波电压有效值，自动运算纹波系数。

2、DSP高速采样，1000KHZ采样速率，完整捕捉交流脉动分量。

3、RS232通讯对接PC上位机，串口选择COM口，实时接收、显示、保存测试数据。

4、锂电池手持式现场测量，适合变电站现场直流充电机巡检评估。

标准作业流程：

1、接线：测试夹红夹接待测直流电源正极，绿夹接负极，黑夹可靠接被测系统地。

2、按下电源按键开机，液晶屏同步显示直流电压、纹波电压、纹波系数。

3、如需电脑记录：RS232线缆连接仪器与电脑，打开上位机软件，选择对应COM串口，点击开始接收，可保存测试数据。

4、测试完毕关闭仪器电源，拆除测试夹。

5、充电注意：充电时长控制4小时以内，充电过程尽量不运行测试；长期闲置设备每月完成一次充放电，保护锂电池寿命。

重要使用注意事项：

1、测量电压不可超出DC24-280V量程。

2、红灯点亮代表电池亏电，及时充电；充电时尽量不要开展测量工作。

3、仪器轻拿轻放，避免摔落损坏采样电路。

4、长期搁置，每月进行一次完整充放电维护锂电池。

保修条款：发货起三个月缺陷包换；12个月质量保修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:手持式直流电源纹波系数测试仪

[设备型号]:ED0616A

[核心用途]:直流屏充电机现场检测；测直流总电压、纹波有效值，自动计算纹波系数；DSP高速采样；RS232上位机数据采集保存；锂电手持式，用于阀控蓄电池充电机品质评估

[显示交互]:4位数字液晶；三行同步显示电压(V)、纹波(mV)、纹波系数(%)；正常绿灯、低电量红灯告警

[工作模式]:直流电源纹波实时测量；RS232上位机通讯，接收保存试验数据；锂电池便携现场测试

[关键能力]:DC24-280V宽量程；1000KHZ高速采样；自动计算纹波系数；手持式锂电；电脑软件记录导出

[供电规格]:内置可充电锂电池，充电时长＜4h；长期使用每月充放电维护

[性能参数]:电压精度优于1%；纹波精度优于2%；纹波系数0-100%

[危险禁忌]:不可超DC24-280V量程；充电尽量避免测试；红灯提示及时充电；长期存放每月充放电；轻拿轻放防摔；禁止私自拆机维修
