EDSB-3带电电缆识别仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDSB-3

【设备名称】：带电电缆识别仪

【数据来源】：原厂说明书doc

【标签】：电缆沟多根电缆甄别，PSK相位编码，带电电缆不停电识别，发射接收卡钳，声光指示，不受电缆长度限制，抗工频干扰

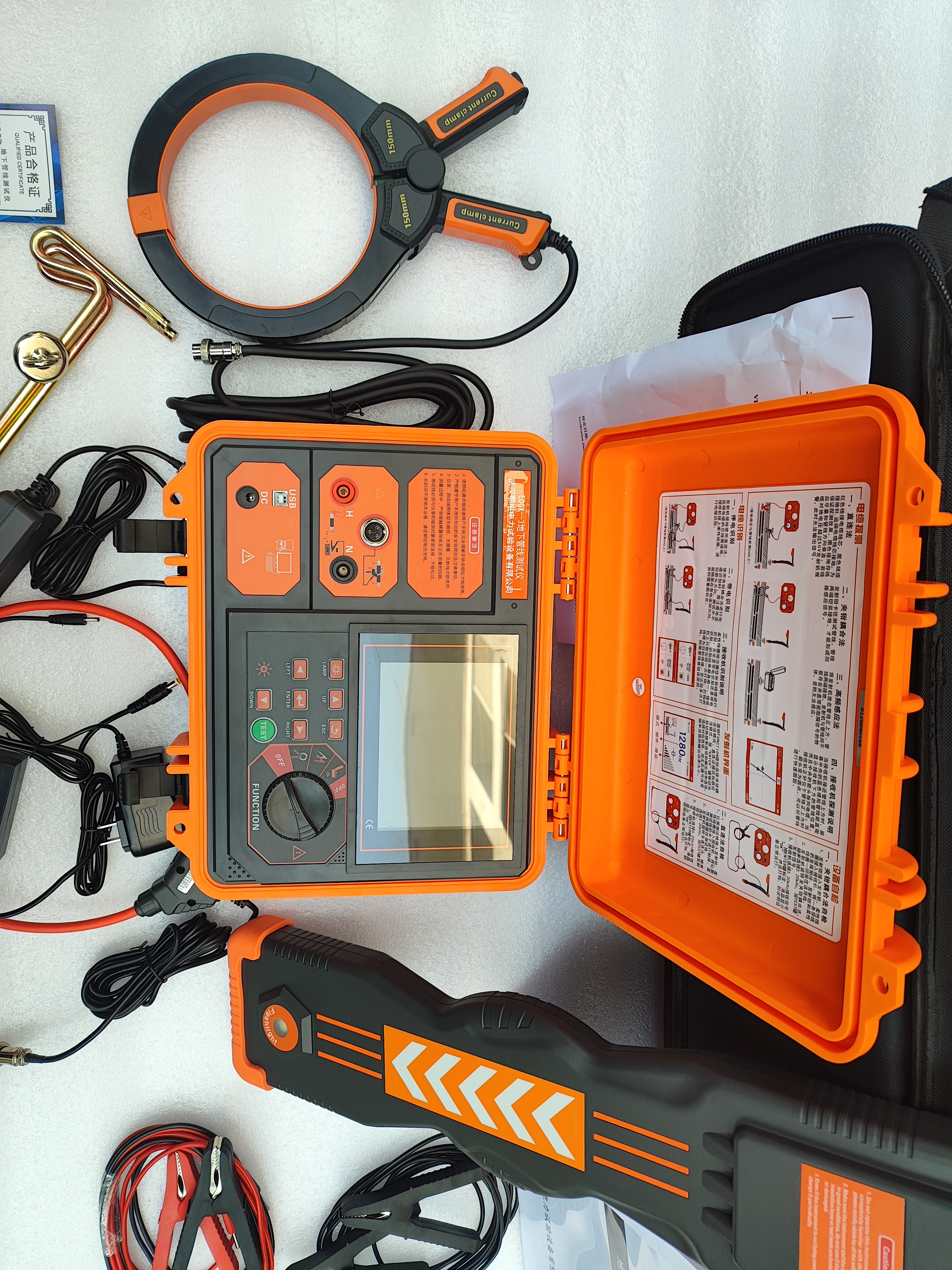

EDSB-3带电电缆识别仪由发射机、接收机、发射卡钳、接收卡钳整套组成，采用PSK相位编码解码技术，专门用于电缆沟、隧道内多条并行电缆现场甄别，可对运行带电电缆不停电识别，也支持停电电缆识别；利用相位特征区分目标电缆与其他电缆，目标电缆接收机指针右偏+声光提示，其余电缆指针左偏无提示，识别结果唯一；不受电缆总长限制，适合电缆迁改、检修、故障处理现场。要求被识别电缆回路接地电阻≤50Ω。

技术指标：

1、发射机

-最大脉冲峰值输出电流20A；脉冲重复频率1次/2秒

-供电：2800mAh锂电池；整机重量≤10kg

-发射卡钳口径Φ150mm；接地回路电阻50Ω时感应电流≥4mA

2、接收机

-供电：2节5号干电池；整机重量0.2kg

-接收灵敏度：接地回路电阻小于50Ω可可靠识别

硬件及成套配件：

1、发射机主机：锂电池供电，发射信号输出接线端子；电源开关。

2、发射卡钳A：大口径Φ150mm，带方向箭头，耦合编码信号到被测电缆。

3、接收机主机：模拟表头、声光告警单元，电源开关。

4、接收卡钳B：带方向箭头，拾取电缆相位编码信号。

5、配套物料：连接线；说明书、合格证、保修卡。

面板关键部件释义：

1、发射卡钳箭头：指向电缆终端，决定信号相位方向。

2、接收卡钳箭头：测试时必须统一指向电缆终端；

3、接收机表头：目标电缆-指针右偏+声光告警；非目标电缆-指针左偏，无声光。

主要测试功能：

1、带电运行电缆不停电识别，无需断开电缆接地线，不接触高压相线，非接触卡钳耦合信号。

2、停电电缆识别：除铠装两端接地，还需要电缆芯线两端可靠接地。

3、PSK编码软硬件滤波，抑制现场50Hz工频不平衡电流、分布电容干扰。

4、识别结果唯一：多条电缆里面仅有目标电缆右偏声光提示，其余全部左偏无提示；理论不受电缆长度限制。

标准作业流程：

1、将发射卡钳A卡在待识别电缆，卡钳箭头指向电缆终端；带电电缆保证电缆两端铠装可靠接地；停电电缆要求铠装、芯线两端均可靠接地。

2、接好发射卡钳接线，打开发射机电源。

3、在距离发射点大于2米位置，用接收卡钳B卡在同一根电缆，接收卡钳箭头同样指向电缆终端；目标电缆应表头右偏，声光提示；若箭头反向则左偏无声光，以此确认方向。

4、到电缆沟识别位置，保持接收卡钳箭头统一指向电缆终端，逐条卡测沟内所有电缆；**表头右偏、声光报警即为目标电缆，其余电缆左偏无提示**。

重要使用注意事项：

1、电缆中间存在分支或者接地点，仅可识别接地点/分支点靠近发射机一侧的区段。

2、电缆铠装中间断线，仪器无法完成识别。

3、接地回路电阻必须≤50Ω，否则灵敏度不足。

4、接收卡钳箭头方向必须统一指向电缆终端，方向搞反会造成判读错误。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:带电电缆识别仪（卡钳耦合式）

[设备型号]:EDSB-3

[核心用途]:电缆沟多条并行电缆甄别；带电电缆不停电识别；PSK相位编码抗工频干扰；发射/接收卡钳；表头偏转+声光判读；识别结果唯一；不受电缆长度限制

[显示交互]:接收机模拟指针表头；声光告警提示；卡钳方向标识箭头

[工作模式]:带电电缆识别；停电电缆识别；相位信号耦合接收；现场逐条甄别多条电缆

[关键能力]:PSK编码解码抗50Hz干扰；大口径Φ150发射卡钳；目标电缆右偏声光、其余左偏无声光；接地电阻≤50Ω条件下可靠工作

[供电规格]:发射机2800mAh锂电池；接收机2节5号干电池

[性能参数]:发射峰值20A，脉冲1次/2s；接收机重0.2kg；发射机≤10kg

[危险禁忌]:中间有接地/分支只能识别发射机侧；铠装断线不能识别；带电电缆两端铠装可靠接地，停电电缆芯线也要两端接地；接收卡钳箭头必须指向电缆终端；禁止私自拆机维修
