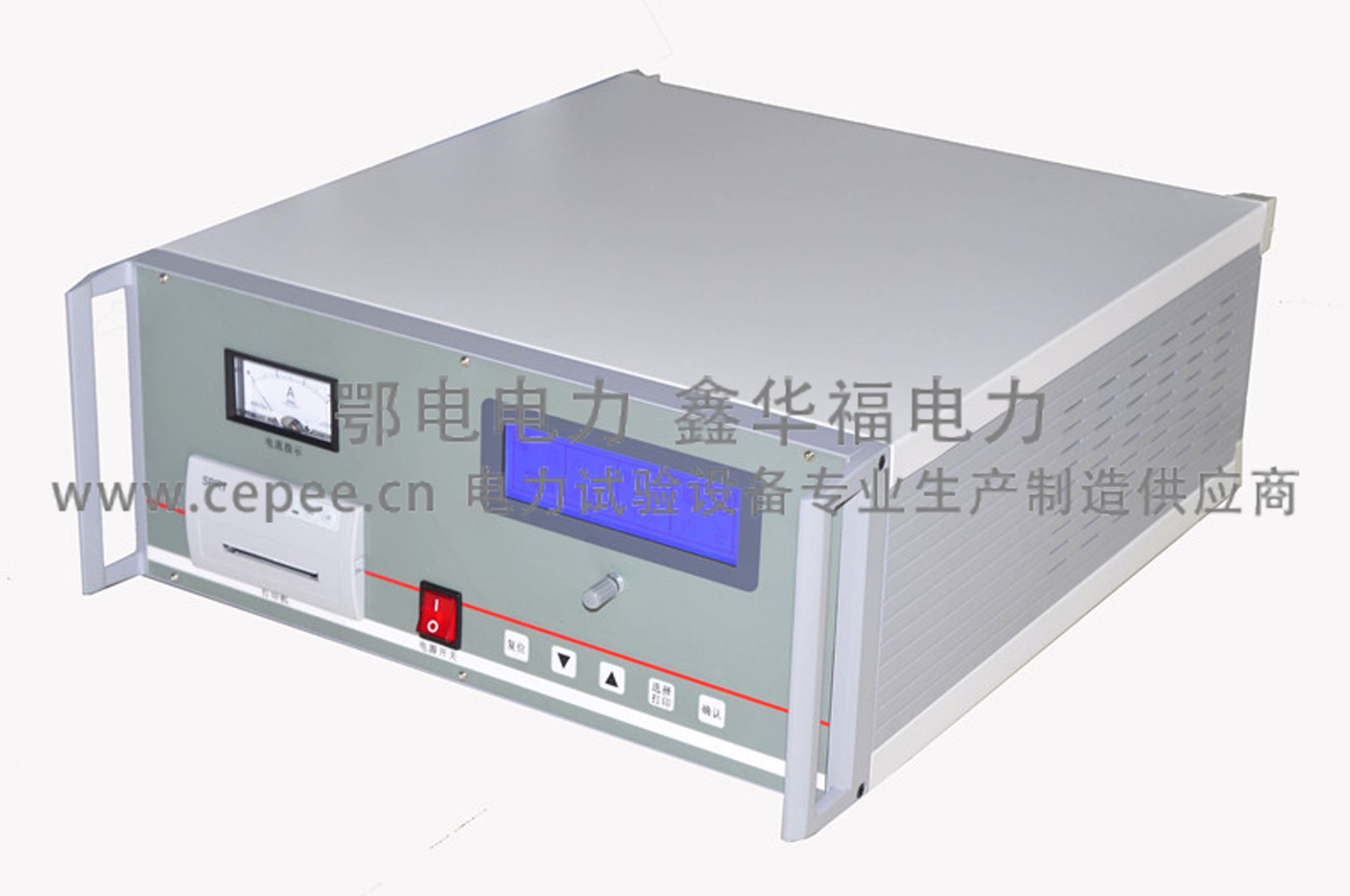

ED0204B-20/40型变压器温升直阻测试仪

发布时间:2017-05-16 点击量:

产品简介

适用于变压器交接、大修项目中绕组的直流电阻测试项目
参考标准: DL/T845.3-2004

整机由高速单片机控制,自动化程度高,操作简便
采用立式机箱结构,便于现场使用
有声响放电报警,放电指示清晰,减少误操作

产品简介


变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路,可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符,引出线是否有断裂,多股导线并绕是否有断股等情况。

为了满足变压器直流电阻快速测量的需要,武汉鑫华福电力设备公司研制的ED0204B-20/40变压器温升直阻测试仪。

ED0204B-20/40变压器温升直阻测试仪采用全新电源技术,具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。

ED0204B-20/40变压器温升直阻测试仪整机由高速单片机控制,自动化程度高,具有自动放电和放电报警功能。

ED0204B-20/40变压器温升直阻测试仪测试精度高,操作简便,可实现变压器直阻的快速测量。

产品别称

直流电阻速测仪、变压器直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪


产品特点

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,仪器采用全新电源技术,具有体积小、重量轻、输出电流大等特点。整机由单片机控制,自动完成自检、数据处理、显示等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。

ED0204B-20型变压器温升直阻测试仪输出电压40V,电流20A,是专为三芯五柱大型变压器温升测量而设计,充电和测量速度快,能满足变压器温升试验对时间的要求,双通道测量,实时采样,打印输出,使温升试验不再成为难题。

技术特点

● 仪器输出电流大,电压高达40V。
● 双通道测量,同时测量高低压电阻值。
● 具有完善的保护电路,可靠性强。
● 卧式结构,便于变压器厂现场操作。
● 具有音响放电报警,放电指示清晰,减少误操作。
● 具有定时打印输出功能,可满足温升曲线试验需求。

技术参数

技术参数

● 输出电流:ED0204B-40:40A、20A、10A、5A
      ED0204B-20:20A、10A、5A、2.5A
● 测试范围:
40A:50μΩ~1Ω
20A:100μΩ~2Ω
10A:500μΩ~4Ω
5A:1mΩ~8Ω
2.5A:2mΩ~16Ω
● 分 辨 率:最小可达0.1μΩ
● 测试精度:0.2%
● 外形尺寸:420×500×180(mm)

环境条件
● 工作温度:-20℃~40℃
● 工作湿度:<80%RH,不结露
● 工作电压:AC220V±10%
● 工作频率:50HZ

设备成套性

ED0204B-20型变压器温升直阻测试仪 1台
测试线 1套
接地线 1根
打印纸 2卷
数据线 1根
保险管 若干
电源线 1根
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份
ED0204-20型变压器直阻测试仪测试线夹ED0204-20型变压器直阻测试仪测试线夹
ED0204B-20型变压器温升直阻测试仪绿色测试线夹      ED0204B-20型变压器温升直阻测试仪红色测试线夹
ED0204-3型变压器直流电阻速测仪电源线ED0204-3型变压器直流电阻速测仪接地线
ED0204B-20型变压器温升直阻测试仪三芯电源线          ED0204B-20型变压器温升直阻测试仪接地线
ED0204-20型变压器直阻测试仪数据通信线ED0204-3型变压器直流电阻速测仪保险管
ED0204B-20型变压器温升直阻测试仪数据通信线         ED0204B-20型变压器温升直阻测试仪电源备用保险管


 ED0204B-20型变压器温升直阻测试仪热敏打印纸       ED0204B-20型变压器温升直阻测试仪附件测试线包
