无局放变频串联谐振耐压装置介绍

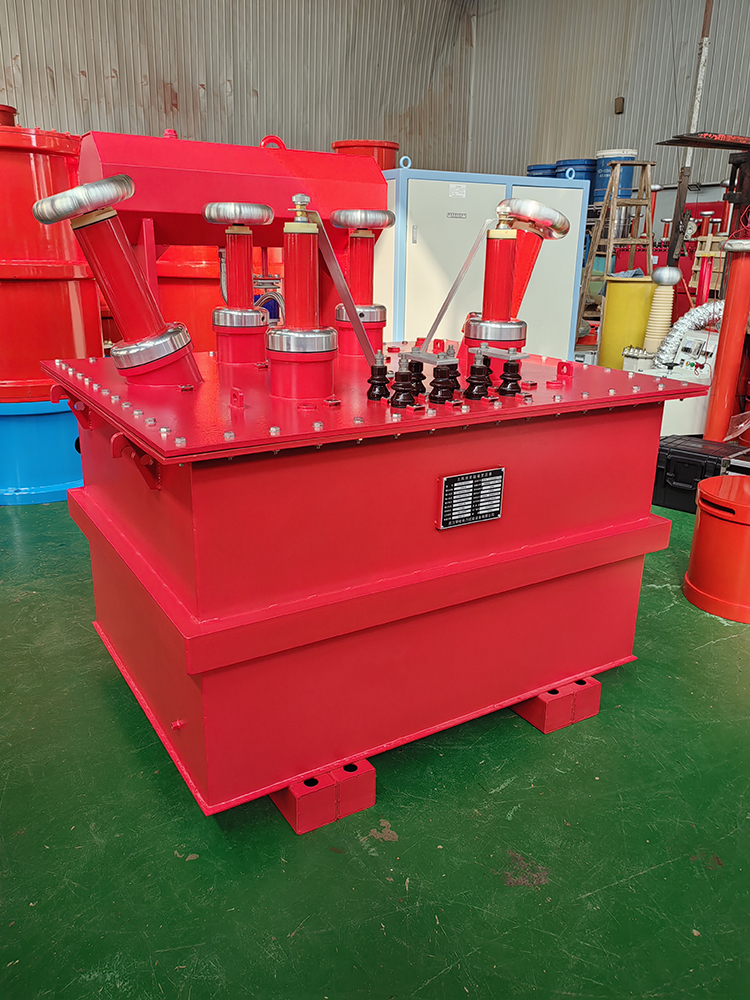

无局放变频串联谐振耐压装置是电力系统高压试验的核心设备，通过变频谐振技术实现无局部放电的工频耐压测试，解决传统试验方法中强电场干扰、局部放电导致绝缘损伤等难题。以下从技术原理、产品特征、应用场景、技术参数四个方面进行详细介绍：

一、技术原理

无局放变频串联谐振耐压装置采用高保真线性功放原理，结合数字滤波技术，将系统局放量控制在≤5pC（特殊需求可定制≤2pC），远低于国家标准（通常≤10pC）。其核心原理是通过调节电源频率，使电抗器与被试品发生串联谐振，从而在较低输入功率下产生高电压，满足试验需求。

二、产品特征

局放量小：成套装置局放量小，可以保证系统局放量在5pC范围内（特殊要求可订制），确保试验结果的准确性。

绝缘性能优越：外壳采用环氧树脂浇注，玻璃丝缠绕的无晕高压绝缘外筒，确保在高压环境下无电晕放电，避免对试验结果产生干扰。

保护功能齐全：集成过压、过流、闪络、短路保护功能，响应时间≤10ms，确保设备在异常工况下自动断电，保护被试品和试验人员安全。

智能化程度高：

试验前自动检测回路状态，实时显示电压、电流、频率等参数，避免误操作。

内置大容量存储器，可保存1000组以上试验数据，支持按时间、设备类型分类查询。

自动生成高压U/T（电压-时间）、I/T（电流-时间）曲线，直观分析绝缘性能变化趋势。

通过U盘或光纤通讯将数据传输至PC端，生成Word/Excel格式报告，支持打印输出。

便携性与扩展性强：

小容量机型（如5kW）采用铝型材机箱，重量≤30kg，单人可搬运。

大容量机型（如450kW）采用分体式结构，支持吊装运输。

可根据试验需求灵活配置电抗器、分压器等模块，满足不同电压等级（如110kV、220kV、500kV）的测试要求。

三、应用场景

无局放变频串联谐振耐压装置适用于对绝缘要求极高的设备，如超高压变压器、GIS（气体绝缘开关设备）、高压电缆等。具体应用场景包括：

感应耐压试验：通过变频电源输出高频电压，在变压器绕组中产生感应电动势，检验绕组匝间绝缘性能。

局放测试：在耐压试验过程中同步监测局部放电量，定位绝缘缺陷位置。

串联谐振升压：利用电抗器与电缆电容形成谐振回路，在较低输入功率下实现高压输出，避免大容量试验变压器对电缆的冲击。

长电缆测试：支持长达数十公里的电缆交流耐压试验，如海底电缆、城市轨道交通电缆。

绝缘性能验证：对GIS内部SF6气体绝缘结构进行工频耐压测试，确保无局部放电。

四、技术参数

以下是一些常见的技术参数，可根据实际需要进行调整和定制：

输入电源：三相380V±10%，50Hz（支持单相220V输入）。

输出电压：0-350V连续可调（通过励磁变压器升压至试验电压，如100kV、200kV、500kV）。

输出频率：20-300Hz（频率分辨率0.1Hz，不稳定度≤0.05%）。

波形质量：标准正弦波，畸变率≤1.0%。

局放量：额定电压下≤5pC（2pC以下可定制）。

冷却方式：强迫风冷（噪声≤65dB）。

运行时间：额定工况下连续运行60min（特殊需求可延长至3小时）。

过压能力：1.1倍额定电压下持续60s无闪络、击穿。

保护功能：过压、过流、闪络、短路、接地保护。

数据接口：光纤通讯+USB接口，支持PC端软件分析。
